¿Cuáles son las ventajas clave de los rodamientos de bolas de contacto de cuatro puntos en la maquinaria moderna?

Resumen del artículo: Rodamientos de bolas de cuatro puntos de contactoSon componentes esenciales en sistemas mecánicos exigentes debido a su geometría de soporte de carga única, diseño compacto y capacidad para manejar cargas axiales en ambas direcciones. Este artículo explora su diseño, beneficios mecánicos, aplicaciones clave, ventajas comparativas sobre alternativas y consejos de mantenimiento, proporcionando una guía completa para ingenieros, diseñadores y profesionales de adquisiciones.

Las referencias para detalles técnicos provienen de especialistas en rodamientos de la industria (por ejemplo, NSK, SKF, RKB) para garantizar la precisión objetiva y los conocimientos sobre las mejores prácticas.

Tabla de contenido

• Definición y qué los hace únicos
• Diseño de ingeniería y mecánica
• Ventajas clave
• Aplicaciones industriales
• Tabla de comparación de especificaciones
• Mantenimiento y mejores prácticas
• Preguntas frecuentes
• Conclusión

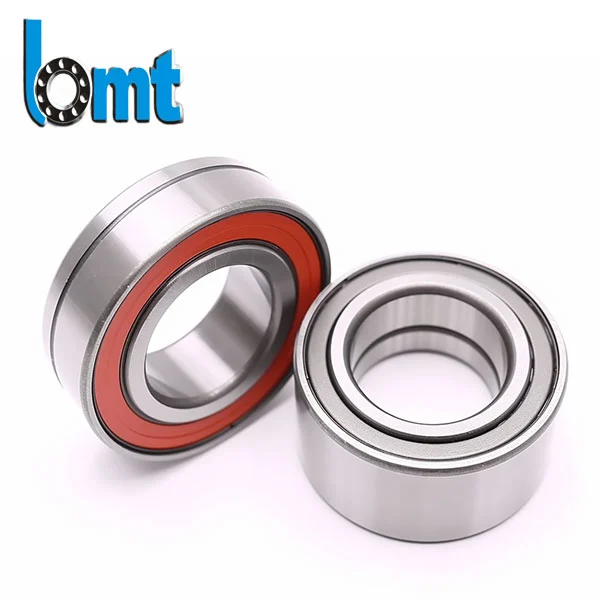

Definición: rodamientos de bolas de contacto de cuatro puntos

Rodamientos de bolas de cuatro puntos de contactoson una clase deRodamientos radiales de bolas de contacto angular de una hileracon pistas de rodadura especializadas que permiten que cada bola entre en contacto simultáneamente con los anillos interior y exterior en cuatro puntos bajo carga radial.

A diferencia de los rodamientos estándar de ranura profunda o de doble hilera, estos rodamientos:

• Puede soportar cargas axiales en ambas direcciones.
• Acomoda cargas combinadas (axial + radial) en espacios compactos.
• Proporciona alta rigidez debido a la geometría de contacto única.

Diseño de ingeniería y mecánica

En el centro de los rodamientos de cuatro puntos de contacto se encuentra la geometría de sus pistas de rodadura y la configuración de bolas:

• Anillo interior dividido:Permite un mayor número de bolas y estructura separable.
• Ángulo de contacto:Normalmente alrededor de 35°, lo que mejora la capacidad de carga axial.
• Forma de la pista de rodadura:Las canaletas en forma de melocotón o de arco gótico crean cuatro puntos de carga distintos bajo carga radial.

Los cuatro puntos de contacto entre bolas y anillos proporcionan una distribución equilibrada de la fuerza, lo que hace que estos rodamientos sean adecuados para cargas axiales pesadas incluso en escenarios de empuje bidireccional.

Ventajas clave de los rodamientos de bolas de contacto de cuatro puntos

Los siguientes son beneficios principales que hacen que estos rodamientos sean ideales para aplicaciones industriales modernas:

1. Manipulación de carga en doble dirección

Los rodamientos de contacto de cuatro puntos pueden soportar cargas axiales en ambas direcciones sin necesidad de rodamientos emparejados, a diferencia de los rodamientos de contacto angular tradicionales.

2. Huella axial compacta

En comparación con los rodamientos de contacto angular de dos hileras, estos rodamientos requieren significativamente menos espacio axial, una gran ventaja en equipos con espacio limitado.

3. Alta capacidad de carga y rigidez

La combinación de un mayor número de elementos rodantes y un ángulo de contacto optimizado aumenta la capacidad de carga y la rigidez, mejorando la precisión de la máquina y la capacidad de respuesta bajo carga.

4. Montaje y mantenimiento simplificados

El diseño separable permite que el anillo exterior con el conjunto de bolas y jaula se instale independientemente de las mitades del anillo interior, lo que simplifica la instalación y el mantenimiento.

5. Alternativa rentable

En muchos diseños, un único rodamiento de contacto de cuatro puntos puede reemplazar dos rodamientos de contacto angular, lo que reduce el número de piezas y la complejidad del inventario.

¿Dónde se utilizan los rodamientos de bolas de contacto de cuatro puntos?

Estos rodamientos se adoptan en diversos sectores industriales debido a su versatilidad y rendimiento:

• Sistemas de automatización y robótica.
• Motores eléctricos y equipos de generación de energía.
• Bombas, compresores y cajas de cambios.
• Maquinaria pesada como grúas y equipos de manipulación de materiales.
• Máquinas herramienta que requieren soporte de carga axial bidireccional

Tabla de especificaciones y comparación

Guía de mantenimiento y mejores prácticas

Para maximizar la vida útil, siga estas prácticas:

• Lubricación adecuada:La lubricación regular con aceite o grasa adaptada a las condiciones de carga y velocidad garantiza un funcionamiento suave.
• Monitoreo de temperatura:Evite la exposición prolongada por encima de las temperaturas de funcionamiento nominales.
• Ajuste del juego axial:Un espacio libre adecuado evita el desgaste prematuro o el sobrecalentamiento.

Preguntas frecuentes

P1: ¿En qué se diferencian los rodamientos de bolas de cuatro puntos de contacto de los rodamientos rígidos de bolas?

R: Si bien los rodamientos rígidos soportan cargas radiales y axiales limitadas, los rodamientos de cuatro puntos de contacto tienen una forma específica para soportar cargas axiales bidireccionales y se ajustan de forma compacta donde las alternativas de doble hilera serían demasiado grandes.

P2: ¿Qué es un ángulo de contacto típico y por qué es importante?

R: El ángulo de contacto típico es de alrededor de 35°, lo que equilibra la capacidad de carga radial y axial y contribuye a la rigidez.

P3: ¿Se pueden utilizar estos rodamientos a altas velocidades?

R: Sí, su diseño permite un rendimiento de alta velocidad, aunque las clasificaciones específicas dependen del tamaño, la lubricación y las condiciones de aplicación.

P4: ¿Existen series o códigos estándar para nombrar estos rodamientos?

R: Sí, la denominación de los rodamientos incluye series de dimensiones, códigos de apertura y designaciones de material/jaula, comúnmente estandarizados entre los fabricantes.

Conclusión

Los rodamientos de bolas de cuatro puntos se destacan como una solución robusta, versátil y que ahorra espacio para la maquinaria moderna. Desde soporte de carga axial bidireccional hasta instalación simplificada y número reducido de piezas, estos rodamientos ofrecen importantes ventajas de diseño y rendimiento para una amplia gama de aplicaciones.

Si está evaluando opciones de rodamientos para su próximo diseño mecánico o proyecto industrial, considere buscar asesoramiento de expertos sobre estrategias de selección e implementación de rodamientos.
