Cuando la maquinaria agrícola trabaja bajo carga continua, vibración, polvo, humedad y terreno irregular, la rueda y el conjunto giratorio deben permanecer estables durante todo el ciclo de trabajo.TMOsuministrosBAA-0003 Unidades de Centro Agrícolapara aplicaciones de equipos agrícolas, proporcionando una solución integrada de cubo y cojinete diseñada en torno a dimensiones de montaje precisas, soporte de carga, rendimiento de sellado y operación de rotación confiable.
Elegir la unidad de cubo agrícola adecuada puede influir directamente en el tiempo de actividad del equipo, los requisitos de mantenimiento y el rendimiento del conjunto de ruedas. Las unidades de buje agrícola BAA-0003 están diseñadas como conjuntos de buje de rodamiento integrado para maquinaria agrícola y equipos relacionados. La configuración presenta un diámetro interior de 30 mm, un diámetro exterior de 117 mm, una altura total de 60 mm, un diámetro de patrón de pernos de 98 mm y cuatro orificios de montaje M12 × 1,25. Con una capacidad de carga dinámica básica listada de 44,9 kN y una capacidad de carga estática básica de 34 kN, la unidad proporciona parámetros mensurables para diseñadores de equipos, fabricantes de maquinaria agrícola, distribuidores de repuestos y equipos de mantenimiento. Esta guía explica cómo funciona la configuración BAA-0003, qué especificaciones merecen atención, dónde se utilizan comúnmente las unidades de centro agrícola y qué deben evaluar los compradores antes de realizar un pedido.
Tabla de contenido
- ¿Qué papel desempeña una unidad de centro agrícola?
- ¿Cómo se diseña el BAA-0003 para equipos agrícolas?
- ¿Cuáles son las principales especificaciones BAA-0003?
- ¿Qué factores de rendimiento importan en el campo?
- ¿Qué máquinas pueden utilizar unidades de cubo agrícola?
- ¿Cómo pueden los compradores combinar BAA-0003 con su equipo?
- ¿Cómo se puede mantener el desempeño de la unidad del centro agrícola?
- ¿Por qué considerar BAA-0003 para proyectos OEM?
- Preguntas frecuentes
- Consideraciones finales para los compradores
¿Qué papel desempeña una unidad de centro agrícola?
El cubo es un punto de conexión crítico entre el conjunto giratorio de una máquina y su estructura de soporte. En equipos agrícolas, esta conexión puede estar expuesta a cargas cambiantes, golpes de terreno irregular, contaminación del suelo, humedad y ciclos operativos prolongados.
Una unidad de cubo agrícola integra la estructura de soporte y montaje en un solo conjunto. Este diseño puede simplificar la construcción de equipos en comparación con el abastecimiento y el ensamblaje de múltiples componentes de rodamientos independientes. También brinda a los ingenieros una interfaz de montaje definida que se puede evaluar durante el diseño de la máquina o la selección de piezas de repuesto.
Las funciones principales de una unidad central incluyen:
- Soporte de ruedas, discos o componentes relacionados en rotación.
- Manejo de cargas radiales generadas durante la operación del equipo.
- Proporcionar una interfaz estable entre el conjunto giratorio y la estructura de la máquina.
- Mantener una rotación controlada durante ciclos de trabajo repetidos.
- Ayudar a proteger los componentes internos de los rodamientos de la contaminación ambiental.
- Facilitar el reemplazo durante el mantenimiento del equipo.
Para los fabricantes de maquinaria agrícola, estas funciones hacen que la unidad de cubo sea más que un simple componente de rodamiento. Sus dimensiones y características mecánicas deben concordar con la estructura completa de la máquina.
¿Cómo se diseña el BAA-0003 para equipos agrícolas?

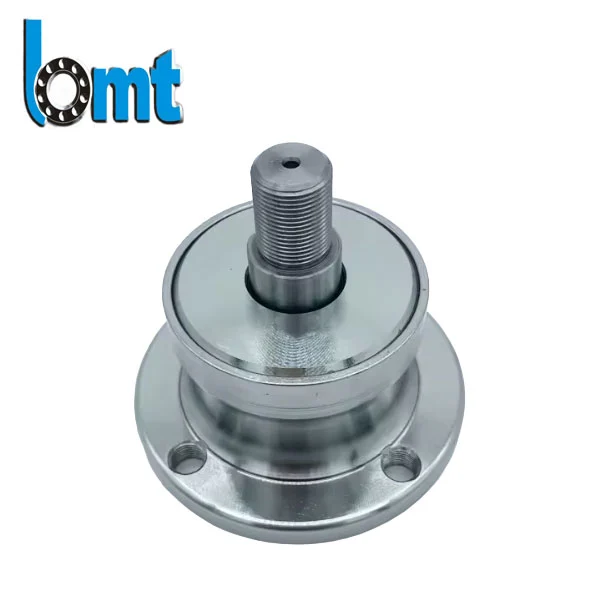

BAA-0003 está configurado como una unidad de cubo agrícola integrada con dimensiones de montaje y rodamiento definidas. Este enfoque permite a los compradores evaluar el componente basándose en interfaces mensurables en lugar de depender únicamente de una descripción general del rodamiento.
El orificio de 30 mm proporciona la interfaz de montaje central, mientras que el diámetro exterior de 117 mm define la envoltura externa del conjunto. El diámetro del patrón de pernos de 98 mm y cuatro puntos de montaje M12 × 1,25 proporcionan la conexión entre el cubo y la estructura correspondiente de la máquina.
Esta combinación dimensional es importante porque los equipos agrícolas frecuentemente tienen un espacio de instalación limitado. Una unidad central que cumpla con los requisitos de carga pero que no coincida con la geometría de montaje disponible no puede proporcionar un reemplazo práctico.
El diseño integrado también puede simplificar la planificación del mantenimiento. En lugar de tratar los componentes individuales de rodamiento, carcasa y montaje como piezas completamente separadas, el conjunto del cubo se puede manejar como una unidad de reemplazo definida cuando surgen requisitos de servicio.
¿Cuáles son las principales especificaciones BAA-0003?
Las especificaciones técnicas proporcionan el punto de partida para determinar si una unidad central es apropiada para una máquina en particular. La siguiente tabla resume los parámetros clave de BAA-0003.
| Parámetro | Especificación BAA-0003 | Por qué es importante |
|---|---|---|
| Diámetro interior | 30mm | Determina la compatibilidad con el eje o la interfaz de montaje central. |
| Diámetro exterior | 117mm | Define la envolvente de instalación externa. |
| Altura total | 60mm | Influye en el espacio de instalación axial. |
| Diámetro del patrón de pernos | 98 milímetros | Determina la posición del círculo de montaje. |
| Patrón de montaje | 4×M12×1,25 | Debe corresponder a la estructura de montaje del equipo. |
| Clasificación de carga dinámica básica | 44,9kN | Proporciona una referencia para la capacidad de carga dinámica. |
| Clasificación de carga estática básica | 34kN | Proporciona una referencia para carga estacionaria o de baja velocidad. |
| Velocidad máxima indicada | Hasta 1.000 RPM | Debe compararse con la velocidad de funcionamiento real. |
Estas cifras deben tratarse como parámetros de selección de productos en lugar de límites operativos universales. El rendimiento real depende de la distribución de la carga, la precisión de la instalación, la lubricación, la temperatura, la contaminación, la velocidad de funcionamiento y el sistema mecánico completo.
Antes de realizar el pedido, los equipos de ingeniería deben comparar las dimensiones con el componente original, los dibujos del equipo o las medidas de instalación. Este paso puede evitar problemas de compatibilidad evitables.
¿Qué factores de rendimiento importan en el campo?
La maquinaria agrícola opera en un entorno donde el rendimiento de los componentes puede cambiar significativamente en comparación con las aplicaciones limpias en interiores. El conjunto del cubo puede sufrir vibraciones repetidas, cambios repentinos de carga, agua, partículas de tierra y fluctuaciones de temperatura.
Manejo de carga
La capacidad de carga es uno de los primeros parámetros que los ingenieros deben examinar. La configuración BAA-0003 tiene una clasificación de carga dinámica básica listada de 44,9 kN y una clasificación de carga estática básica de 34 kN. Estos valores proporcionan puntos de referencia útiles al evaluar si la unidad es adecuada para una carga mecánica particular.
Sellado y protección contra la contaminación
El polvo y la humedad son causas comunes del deterioro de los rodamientos. Una construcción de cubo sellado puede ayudar a aislar los componentes internos del rodamiento de los contaminantes externos. Sin embargo, el rendimiento del sellado siempre debe considerarse junto con las condiciones ambientales reales de la máquina.
Estabilidad rotacional
Los conjuntos de ruedas y discos requieren una rotación constante. La fricción excesiva, la desalineación, la contaminación o la instalación incorrecta pueden introducir vibraciones y acelerar el desgaste. Por lo tanto, es esencial seleccionar un buje con la precisión dimensional adecuada e instalarlo correctamente.
Compatibilidad de instalación
Incluso una unidad central técnicamente capaz puede no ser adecuada si sus dimensiones de montaje no coinciden con las del equipo. El diámetro del orificio, el círculo de pernos, la especificación de la rosca, la altura total y el espacio libre circundante deben verificarse antes de la compra.
¿Qué máquinas pueden utilizar unidades de cubo agrícola?
Las unidades de cubo agrícola se utilizan en diferentes tipos de maquinaria donde ruedas, discos, rodillos u otros componentes giratorios requieren soporte de rodamiento. La aplicación adecuada depende de las especificaciones mecánicas del equipo.
- Gradas de discos:Los conjuntos de discos giratorios pueden colocar cargas continuas en los componentes del cubo y del cojinete durante la preparación del suelo.
- Sembradoras y equipos de siembra:Los mecanismos giratorios seleccionados pueden requerir conjuntos de cubos de rodamientos compactos.
- Maquinaria de labranza:La resistencia del suelo y el terreno irregular pueden crear cargas y vibraciones cambiantes.
- Remolques agrícolas:Los conjuntos de soporte de ruedas requieren mazas y cojinetes que coincidan correctamente.
- Implementos agrícolas:Varios implementos utilizan conjuntos giratorios que requieren un soporte mecánico confiable.
- Proyectos OEM de maquinaria agrícola:Las unidades de concentrador integradas se pueden incorporar a nuevos diseños de equipos donde las dimensiones y los requisitos de rendimiento sean compatibles.
En lugar de elegir un concentrador basándose únicamente en la industria prevista, los ingenieros deben verificar la carga, la velocidad, las dimensiones y el entorno de instalación reales del equipo objetivo.
¿Cómo pueden los compradores combinar BAA-0003 con su equipo?
Un proceso de selección estructurado puede reducir el riesgo de pedir una unidad central agrícola incompatible. Los compradores pueden comenzar con la interfaz física y luego evaluar las condiciones operativas.
- Mida la interfaz del eje:Confirme si el orificio requerido corresponde al orificio BAA-0003 de 30 mm.
- Verifique el círculo de montaje:Verifique el diámetro del patrón de pernos de 98 mm con el dibujo de la máquina.
- Confirmar los requisitos del hilo:Verificar que los cuatro puntos de montaje M12 × 1,25 correspondan con el equipo.
- Medir el espacio disponible:Confirme que el diámetro exterior de 117 mm y la altura de 60 mm encajen dentro del área de instalación.
- Calcular cargas de trabajo:Considere tanto las cargas operativas normales como las cargas de choque temporales.
- Compruebe la velocidad de funcionamiento:Compare la velocidad real de la máquina con las condiciones operativas nominales de la unidad central.
- Evaluar la exposición ambiental:Considere el agua, el polvo, el suelo, los fertilizantes, los productos químicos y la temperatura.
- Discuta los requisitos especiales:Los compradores de OEM deben comunicar cualquier especificación requerida de grasa, marca, eje, patrón de pernos o empaque.
Para compras de reemplazo, es útil comparar la unidad central antigua con el componente nuevo, pero la similitud física por sí sola no debe considerarse suficiente. Las dimensiones técnicas y los requisitos de aplicación deben confirmarse antes de la instalación.
¿Cómo se puede mantener el desempeño de la unidad del centro agrícola?
La instalación correcta es tan importante como la selección del producto. Un cubo correctamente especificado aún puede experimentar un desgaste prematuro si se instala incorrectamente o se opera en condiciones inadecuadas.
Los equipos de mantenimiento deben considerar las siguientes prácticas:
- Limpie la superficie de montaje antes de la instalación.
- Revise el eje y los componentes acoplados en busca de daños o desgaste excesivo.
- Utilice herramientas de instalación adecuadas en lugar de aplicar impactos incontrolados al rodamiento.
- Siga los requisitos de ajuste del fabricante del equipo.
- Inspeccione el área de sellado en busca de daños después de la instalación.
- Supervise vibraciones, ruidos, calor o resistencias rotacionales inusuales.
- Revise los pernos de montaje periódicamente cuando el programa de mantenimiento del equipo lo requiera.
- Reemplace los componentes cuando el desgaste o daño puedan afectar el funcionamiento seguro de la máquina.
Las máquinas que operan en ambientes particularmente húmedos, polvorientos o químicamente agresivos pueden requerir atención adicional al sellado y la lubricación. Los compradores deben comunicar las condiciones laborales al proveedor al solicitar una recomendación técnica.
¿Por qué considerar BAA-0003 para proyectos OEM?
Para los fabricantes de equipos agrícolas, las decisiones de compra a menudo se basan en algo más que el precio unitario. La coherencia, el control dimensional, la capacidad de producción, la personalización, la inspección y el soporte técnico pueden tener un impacto significativo en el valor total de la adquisición.
La información de producto de BMT identifica la gestión de calidad según ISO 9001:2015 e IATF 16949:2016. El proceso de producción indicado también incluye la trazabilidad del material y la inspección previa al envío, con controles que cubren las dimensiones, la rotación de los rodamientos y la integridad del sellado.
Estos controles son relevantes para los compradores OEM porque la producción repetida requiere componentes con interfaces consistentes. Una desviación dimensional que es insignificante en una compra de reemplazo aislada puede convertirse en un problema importante cuando cientos o miles de máquinas usan el mismo componente.
TMO también indica opciones de personalización para requisitos seleccionados, incluido el marcado del logotipo OEM, especificaciones de grasa, dimensiones del eje y configuraciones de patrones de pernos. Los requisitos personalizados deben confirmarse con el proveedor antes de la producción.
Para los compradores internacionales, también vale la pena considerar la capacidad de fabricación y la experiencia en suministro. BMT cuenta con más de 20 años de experiencia en la fabricación de rodamientos, una instalación de producción de 80.000 m², más de 200 líneas de producción CNC y exportaciones a más de 60 países.
Preguntas frecuentes
¿Para qué se utilizan las Unidades de Centro Agrícola BAA-0003?
Las unidades de cubo agrícola BAA-0003 están diseñadas para maquinaria agrícola y equipos relacionados que requieren un conjunto integrado de cojinete y cubo. Las aplicaciones potenciales incluyen ruedas, discos y conjuntos giratorios seleccionados donde las dimensiones y características de carga especificadas son adecuadas.
¿Cuál es el tamaño del orificio del BAA-0003?
El diámetro interior indicado de BAA-0003 es de 30 mm. Los compradores deben confirmar esta dimensión con el eje o la interfaz de montaje central antes de realizar el pedido.
¿Cuál es el patrón de pernos del BAA-0003?
La configuración BAA-0003 utiliza una disposición de montaje M12 × 1,25 de cuatro puntos con un diámetro de patrón de pernos listado de 98 mm. Se debe comprobar cuidadosamente la compatibilidad de las dimensiones de montaje del lado de la máquina.
¿Cuál es la capacidad de carga de BAA-0003?
La capacidad de carga dinámica básica indicada es de 44,9 kN, mientras que la capacidad de carga estática básica es de 34 kN. Estos valores son clasificaciones de referencia y no deben tratarse como sustitutos de los cálculos de ingeniería específicos de la aplicación.
¿Se puede personalizar BAA-0003 para los fabricantes de maquinaria agrícola?
Hay opciones de personalización seleccionadas disponibles para los requisitos del OEM, incluidas marcas, especificaciones de grasa y ciertas configuraciones dimensionales o de montaje. El alcance exacto de la personalización debe confirmarse con BMT según el diseño del equipo.
¿Qué información debo proporcionar al solicitar una cotización?
Los compradores pueden proporcionar la cantidad requerida, el tipo de equipo, el modelo de cubo existente, el dibujo técnico, el diámetro del eje, el patrón de pernos, la carga esperada, la velocidad de operación, el entorno de trabajo y cualquier requisito de embalaje o marcado OEM. Proporcionar información completa ayuda al proveedor a evaluar la compatibilidad de manera más eficiente.
Consideraciones finales para los compradores
Se debe seleccionar una unidad de cubo agrícola como parte del sistema completo de la máquina en lugar de como un componente de rodamiento aislado. Para BAA-0003, el diámetro interior de 30 mm, el diámetro exterior de 117 mm, la altura total de 60 mm, el diámetro del patrón de pernos de 98 mm, los cuatro puntos de montaje M12 × 1,25 y las capacidades de carga indicadas proporcionan una base técnica clara para la evaluación del producto. Cuando se combina con prácticas adecuadas de sellado, instalación, inspección y mantenimiento, una unidad de cubo correctamente adaptada puede respaldar un funcionamiento estable en aplicaciones agrícolas exigentes. Para los fabricantes OEM, distribuidores y compradores de repuestos de maquinaria agrícola que buscan una solución de suministro confiable, obtenga más información sobre las unidades centrales agrícolas BAA-0003 ycontacto TMOpara consultas técnicas, requisitos de OEM, evaluación de muestras y soporte para pedidos al por mayor.
