¿Cómo puede la carcasa del chumacera adecuada mejorar el rendimiento de los rodamientos y la confiabilidad del equipo?

Resumen del artículo: A píldoraow bloque de viviendaEs un componente mecánico crítico que soporta ejes giratorios, asegura rodamientos y ayuda a mantener la alineación en equipos industriales. Elegir la carcasa adecuada implica evaluar el material, el diámetro del eje, la compatibilidad de los rodamientos, las dimensiones de montaje, las condiciones de funcionamiento y los requisitos de mantenimiento.TMOproporciona soluciones de alojamiento tipo chumacera para sistemas de transmisión industriales, maquinaria agrícola, bombas, transportadores y motores eléctricos, ayudando a los compradores a identificar componentes adecuados para sus equipos y necesidades operativas.

Tabla de contenido

1. ¿Qué es una carcasa tipo chumacera?
2. ¿Cómo funciona una carcasa tipo chumacera?
3. ¿Qué materiales y diseños están disponibles?
4. ¿Dónde se utilizan las carcasas tipo chumacera?
5. ¿Cómo se elige la carcasa tipo chumacera adecuada?
6. Comparación de selección de carcasas de soporte
7. Mejores prácticas de instalación y mantenimiento
8. Problemas comunes y soluciones prácticas
9. Preguntas frecuentes
10. Conclusión: encuentre una carcasa de soporte adecuada

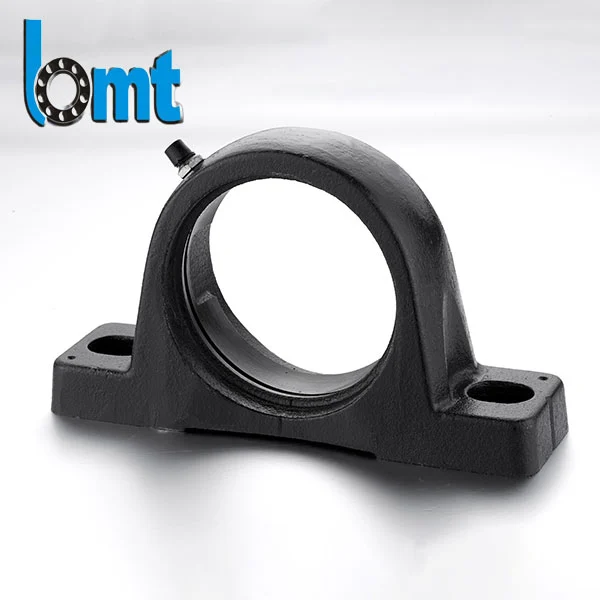

¿Qué es una carcasa tipo chumacera?

Una carcasa de chumacera es un componente de soporte mecánico diseñado para sostener un rodamiento y asegurar un eje giratorio al marco de una máquina o a una superficie de montaje. Proporciona un punto de instalación estable y al mismo tiempo ayuda al rodamiento a mantener su posición prevista durante el funcionamiento. Dependiendo del diseño, el conjunto también puede incorporar sellos, cubiertas, provisiones de lubricación y accesorios de montaje.

En aplicaciones industriales, los términosalojamiento del bloque de almohadasyunidad de rodamiento de chumaceraa veces se usan indistintamente. Sin embargo, no siempre describen exactamente el mismo producto. Una carcasa es el cuerpo estructural, mientras que una unidad de rodamiento completa normalmente incluye la carcasa y un inserto de rodamiento compatible.

La distinción es importante a la hora de comprar componentes de repuesto. Los compradores que soliciten una carcasa únicamente deben verificar las dimensiones del rodamiento y la disposición de montaje por separado. Quienes busquen un conjunto listo para instalar deben confirmar que el rodamiento, el mecanismo de bloqueo y la carcasa sean compatibles.

Una carcasa seleccionada adecuadamente puede contribuir a un soporte confiable del eje, un mantenimiento manejable y una operación consistente de la máquina. Por lo tanto, es un componente importante en el diseño del equipo y no simplemente un soporte de montaje.

¿Cómo funciona una carcasa tipo chumacera?

La carcasa está fijada a una base rígida de la máquina, mientras que el rodamiento instalado en su interior soporta el eje giratorio. A medida que el eje gira, el cojinete se adapta al movimiento relativo entre el eje y la estructura estacionaria. La carcasa transfiere cargas operativas a la superficie de montaje y ayuda a mantener el rodamiento en la posición correcta.

Un conjunto de cojinete de chumacera típico realiza varias funciones:

• Soporte del eje:Mantiene el eje giratorio en su posición prevista.
• Transmisión de carga:Transfiere cargas soportadas desde el rodamiento al marco de la máquina.
• Estabilidad de montaje:Proporciona un punto de fijación seguro para el conjunto de rodamientos.
• Soporte de alineación:Ayuda a mantener la posición diseñada del eje cuando las superficies de montaje y la instalación son correctas.
• Protección contra la contaminación:Los sellos o cubiertas compatibles pueden ayudar a reducir la entrada de polvo, humedad y otros contaminantes.
• Acceso de mantenimiento:Dependiendo del diseño, los accesorios de lubricación y los accesorios de montaje accesibles pueden simplificar el servicio.

Algunos insertos de rodamiento tienen una superficie exterior esférica que permite una autoalineación limitada dentro de la carcasa. Esta característica puede adaptarse a pequeñas desviaciones angulares, pero no debe considerarse como un sustituto de la alineación correcta del eje, el montaje adecuado o el soporte estructural adecuado.

Para obtener más información sobre componentes compatibles, explore la gama de productos de rodamientos de BMT e identifique la configuración adecuada para su aplicación.

¿Qué materiales y diseños están disponibles?

El material y la construcción de la carcasa influyen en la capacidad de carga, la rigidez, la resistencia a la corrosión, el peso y los requisitos de mantenimiento. La mejor elección depende del entorno operativo y de las cargas transmitidas a través del conjunto de rodamientos.

1. Carcasa de soporte de hierro fundido

El hierro fundido se utiliza ampliamente en soportes de rodamientos industriales en general porque ofrece una rigidez útil, buenas características de amortiguación de vibraciones y un equilibrio práctico entre rendimiento y costo. Se considera comúnmente para transportadores, equipos agrícolas, bombas, motores eléctricos y otras maquinarias que operan en condiciones industriales ordinarias.

Sin embargo, la capacidad de carga real depende del diseño de la carcasa, la calidad del material, la selección del rodamiento, la disposición de montaje y las condiciones de funcionamiento. Una carcasa de hierro fundido no debe seleccionarse únicamente por el material.

2. Carcasa de chumacera de acero inoxidable

El acero inoxidable puede ser apropiado para equipos expuestos a la humedad, limpieza frecuente o sustancias corrosivas. A menudo se considera para maquinaria de procesamiento de alimentos, equipos marinos y determinadas aplicaciones de manipulación de productos químicos.

Los compradores deben verificar el grado del acero inoxidable y evaluar todo el conjunto, incluidos los rodamientos, los sellos, el lubricante y los sujetadores. La resistencia a la corrosión está determinada por la especificación completa del material y el entorno de servicio, no simplemente por la descripción del producto.

3. Diseños de viviendas divididas y de una sola pieza

Las carcasas de una pieza proporcionan una estructura relativamente sencilla para muchas aplicaciones estándar. Las carcasas divididas tienen una tapa y una base separadas, lo que puede hacer que la inspección y el reemplazo de los rodamientos sean más convenientes cuando la disposición del eje dificulta el desmontaje.

Para aplicaciones industriales más pesadas, la información de productos de BMT incluye las familias de carcasas SN500, SN600 y SNL. Estas series tienen diferentes dimensiones y disposiciones de rodamientos compatibles, por lo que se debe comparar el modelo exacto con las especificaciones del equipo.

Al evaluar una vivienda, considere estos detalles de diseño:

• Construcción de una sola pieza o dividida.
• Dimensiones de montaje de la base y posiciones de los orificios de los pernos.
• Dimensiones del asiento del rodamiento y compatibilidad del diámetro del eje.
• Disposiciones de sellado y cobertura.
• Requisitos de acceso y servicio de lubricación.
• Compatibilidad con el rodamiento y manguito adaptador especificados.

¿Dónde se utilizan las carcasas tipo chumacera?

Las carcasas de soporte se utilizan siempre que los ejes giratorios requieran un soporte seguro y una disposición de montaje práctica. Su versatilidad los hace adecuados para una amplia gama de maquinaria industrial y comercial.

• Sistemas transportadores:Soporte de ejes giratorios en equipos de manipulación de materiales y conjuntos de transmisión relacionados.
• Maquinaria agrícola:Ayude a soportar componentes giratorios en equipos expuestos al polvo, vibraciones y cargas de trabajo cambiantes.
• Zapatillas:Proporciona soporte de rodamientos para disposiciones de ejes compatibles en sistemas industriales de manejo de fluidos.
• Motores eléctricos:Conjuntos de eje de soporte donde la configuración de carcasa seleccionada coincide con el diseño mecánico.
• Equipos de fabricación:Proporciona soporte de montaje para rodillos, ejes de transmisión y otros mecanismos giratorios.
• Minería y maquinaria pesada:Apoye disposiciones de rodamientos adecuadas cuando la resistencia, el sellado y las capacidades de carga de la carcasa cumplan con los requisitos de la aplicación.

Las condiciones ambientales pueden afectar significativamente la especificación adecuada. Los entornos con mucho polvo pueden requerir un sellado más eficaz, mientras que los entornos húmedos o corrosivos pueden requerir materiales resistentes a la corrosión adecuados. Las altas vibraciones y cargas de impacto también requieren una evaluación cuidadosa del cojinete, la carcasa, los pernos de montaje y la estructura de soporte.

¿Cómo se elige la carcasa tipo chumacera adecuada?

La selección de la carcasa de chumacera adecuada comienza con los requisitos operativos reales de la máquina. Una carcasa que se ajuste al eje puede seguir siendo inadecuada si sus dimensiones de montaje, capacidad de carga, disposición de sellado o compatibilidad de rodamientos no coinciden con la aplicación.

Paso 1: Confirme el diámetro del eje

Identifique el diámetro del eje y el orificio del rodamiento requerido. Para rodamientos de agujero cónico, verifique el manguito adaptador y la disposición de montaje adecuados. No asuma que dos carcasas son intercambiables simplemente porque sus formas externas parecen similares.

Paso 2: verificar la compatibilidad de los rodamientos

Confirme la designación del rodamiento, las dimensiones, los requisitos de espacio interno, el método de bloqueo y la disposición de lubricación. La carcasa y el rodamiento deben ser compatibles como un conjunto completo.

Paso 3: Calcular las cargas operativas

Evalúe cargas radiales, cargas axiales, cargas de impacto, velocidad del eje y servicio operativo. Verifique las clasificaciones de rodamientos y las especificaciones de la carcasa del fabricante en lugar de confiar en descripciones generales de materiales.

Paso 4: evaluar el entorno

Considere la temperatura, la humedad, el polvo, la exposición al agua, los productos químicos y los procedimientos de limpieza. Seleccione el material de la carcasa y la disposición del sellado que se adapten a estas condiciones.

Paso 5: Verifique las dimensiones de instalación

Compare la longitud total, el ancho, la altura, la altura del centro del eje, el espacio entre los orificios de montaje y los tamaños de los pernos con la máquina existente. La compatibilidad dimensional es particularmente importante al reemplazar un componente descontinuado o dañado.

Paso 6: considere el mantenimiento a largo plazo

Evalúe los intervalos de lubricación, la accesibilidad, los procedimientos de reemplazo y la disponibilidad de repuestos. Una carcasa que simplifique la inspección y el servicio puede reducir el esfuerzo de mantenimiento durante la vida útil del equipo.

Comparación de selección de carcasas de soporte

La siguiente tabla proporciona una comparación práctica de materiales y diseños de viviendas comunes. Pretende ser una guía de selección preliminar; la elección final debe basarse en especificaciones verificadas del producto.

Como referencia, la página de productos publicada de BMT enumera SN505 con un diámetro de eje de 20 mm, SN510 con un diámetro de eje de 45 mm y SN520 con un diámetro de eje de 90 mm. Estos ejemplos pertenecen a la serie de viviendas SN listada. Consulte siempre la tabla de dimensiones completa y confirme la combinación de rodamientos requerida antes de realizar el pedido.

Vea las especificaciones de la carcasa tipo bloque de almohada BMT para revisar los modelos de carcasa enumerados y sus dimensiones técnicas correspondientes.

Mejores prácticas de instalación y mantenimiento

La instalación correcta ayuda a que la carcasa y el rodamiento funcionen según lo previsto. Incluso un componente bien fabricado puede experimentar un desgaste prematuro cuando la base de montaje es desigual, el eje está desalineado o la lubricación es inadecuada.

Lista de verificación de instalación

• Inspeccione la carcasa, el asiento del cojinete, el eje y la superficie de montaje en busca de daños o contaminación.
• Verifique el modelo de carcasa, la designación del rodamiento, el diámetro del eje y las dimensiones de montaje.
• Asegúrese de que la superficie de montaje sea lo suficientemente plana, rígida y limpia.
• Coloque la carcasa con cuidado y alinee el eje con el equipo conectado.
• Apriete los sujetadores de montaje al torque especificado usando la secuencia recomendada.
• Instale los componentes de rodamiento y bloqueo de acuerdo con las instrucciones del fabricante.
• Aplique el lubricante especificado y verifique que los sellos y tapas estén correctamente instalados.
• Gire el eje manualmente cuando sea seguro y práctico, luego realice una prueba de funcionamiento controlada.

Mantenimiento de rutina

Durante las inspecciones programadas, controle los ruidos inusuales, las vibraciones, los cambios de temperatura, el estado del lubricante, los sujetadores flojos y la contaminación visible. Establezca intervalos de mantenimiento de acuerdo con la velocidad de operación, la carga, el entorno y las recomendaciones del fabricante.

La lubricación excesiva también puede crear problemas, incluido el exceso de calor en algunas condiciones operativas. Utilice el tipo y cantidad de lubricante recomendados en lugar de aplicar grasa indiscriminadamente.

Problemas comunes y soluciones prácticas

Reconocer las señales de advertencia tempranas ayuda a los equipos de mantenimiento a investigar los problemas de rodamientos y alojamientos antes de que provoquen un tiempo de inactividad prolongado.

• Vibración excesiva:Verifique la alineación del eje, la rigidez del montaje, la seguridad de los sujetadores, el estado de los cojinetes y el equilibrio de la máquina.
• Temperatura de funcionamiento anormal:Investigue la lubricación, la carga de los rodamientos, la fricción del sello, la alineación y la velocidad de operación.
• Desgaste prematuro de los rodamientos:Revise el control de contaminación, los procedimientos de instalación, los ajustes del eje, la lubricación y las condiciones de carga.
• Corrosión:Verifique la exposición ambiental, la idoneidad del material, la protección de la superficie y la efectividad del sellado.
• Montaje suelto:Inspeccione la base, los pernos de montaje, el marco de soporte y cualquier evidencia de fricción o movimiento.
• Fallos repetidos de reemplazo:Verifique la causa raíz original en lugar de reemplazar la carcasa sin revisar el rodamiento y las condiciones de operación.

Estos síntomas pueden tener múltiples causas. Una inspección sistemática de todo el conjunto giratorio es más eficaz que asumir que la propia carcasa es siempre responsable.

Preguntas frecuentes

1. ¿Cuál es el propósito principal de una vivienda tipo chumacera?

Su objetivo principal es sostener y soportar un rodamiento compatible, asegurar el conjunto del eje giratorio a una superficie de montaje y transferir cargas operativas a la estructura de soporte.

2. ¿Cuál es la diferencia entre una carcasa de chumacera y un cojinete de chumacera?

Una carcasa de chumacera es el componente estructural que aloja el rodamiento. Una unidad de cojinete de chumacera generalmente se refiere al producto ensamblado, incluida la carcasa y el inserto de cojinete. La terminología del producto varía según el fabricante, así que confirme si la cotización cubre la carcasa sola o la unidad completa.

3. ¿Qué material es mejor para una carcasa tipo chumacera?

El hierro fundido es una opción común para aplicaciones industriales generales debido a su rigidez y características de amortiguación de vibraciones. El acero inoxidable puede ser más apropiado cuando la resistencia a la corrosión es importante. La selección final depende de las cargas, el entorno, las dimensiones y las especificaciones del fabricante.

4. ¿Cómo encuentro el tamaño correcto de carcasa del chumacera?

Comience con el diámetro del eje y la designación del rodamiento. Luego verifique las dimensiones de la carcasa, el espacio entre los orificios de montaje, la altura del centro del eje, la compatibilidad de los rodamientos y la disposición de bloqueo. Para compras de reemplazo, compare el número de pieza original y el dibujo dimensional.

5. ¿Puede una carcasa de soporte soportar la desalineación del eje?

Algunas unidades de soporte utilizan insertos de cojinetes autoalineantes que pueden adaptarse a una desalineación angular limitada. El rango permitido depende del diseño del rodamiento. Una desalineación excesiva aún puede causar vibración, carga desigual y fallas prematuras.

6. ¿Con qué frecuencia se debe dar mantenimiento al conjunto de cojinetes de chumacera?

No existe un intervalo de mantenimiento universal. Los programas de inspección y lubricación deben reflejar el tipo de rodamiento, la velocidad de funcionamiento, la carga, la temperatura, el nivel de contaminación y las recomendaciones del fabricante. Las unidades selladas de por vida pueden tener requisitos de servicio diferentes a los de los diseños relubricables.

7. ¿BMT admite los requisitos de carcasas de soportes OEM o a granel?

La página de productos de BMT identifica OEM y compras al por mayor como opciones admitidas. Los compradores deben proporcionar el modelo, las dimensiones, la disposición de los rodamientos, el material, la cantidad y los detalles de la aplicación requeridos para confirmar la disponibilidad y las especificaciones adecuadas.

Conclusión: encuentre una carcasa de soporte adecuada

Una selección confiable de soportes tipo chumacera comienza con dimensiones precisas, rodamientos compatibles, materiales apropiados y una comprensión clara del entorno operativo. Prestar atención a las capacidades de carga, la alineación del eje, la calidad del montaje, el sellado y la lubricación puede ayudar a mejorar la confiabilidad del equipo y simplificar el mantenimiento.

TMO ofrece soluciones de carcasas tipo chumacera para una variedad de aplicaciones de maquinaria y transmisiones industriales, con información técnica publicada que cubre múltiples series y dimensiones de carcasas. Ya sea que esté reemplazando un componente existente o buscando carcasas para equipos nuevos, compare los requisitos técnicos cuidadosamente antes de tomar una decisión de compra.

¿Busca una carcasa tipo bloque de almohadas confiable para su próximo proyecto? Visite la página del producto BMT Pillow Block Housing para revisar las especificaciones disponibles. Comparta sus dibujos, dimensiones del eje, modelo de rodamiento, condiciones de funcionamiento y cantidad del pedido con nuestro equipo.Contáctenoshoy para analizar su aplicación, confirmar la compatibilidad del producto y solicitar una cotización para sus requisitos de carcasa de soporte.
