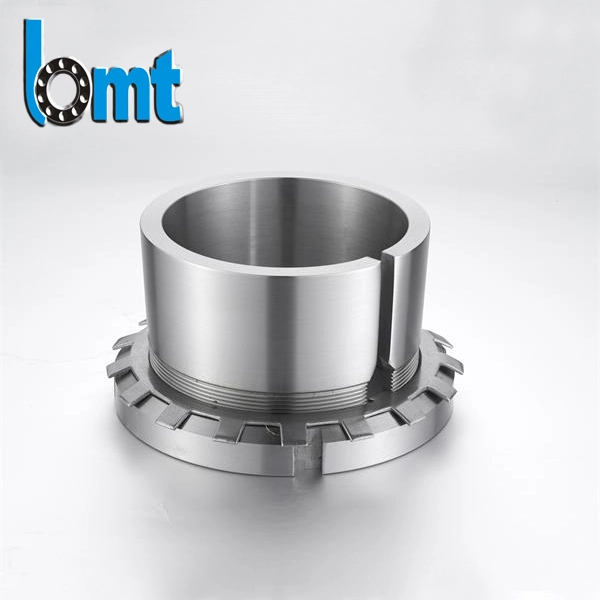

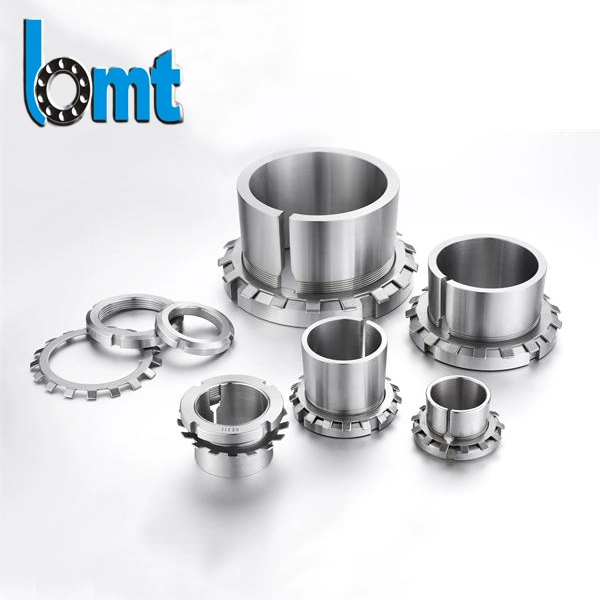

Mangas adaptadoras

Los manguitos adaptadores son componentes mecánicos esenciales para montar rodamientos de agujero cónico en ejes cilíndricos. Permiten una instalación y desmontaje seguro y eficiente de rodamientos, reduciendo el tiempo de montaje y mejorando la precisión de la alineación. Diseñadas para simplificar la instalación y al mismo tiempo mantener el rendimiento, estas fundas se utilizan ampliamente en diversos sectores industriales. BMT es una marca confiable en componentes mecánicos de precisión que ofrece una variedad de productos que cumplen con los estándares SKF e ISO.

Enviar Consulta

Descripción del Producto

Características del producto

Los manguitos adaptadores de BMT Company cuentan con conos mecanizados de alta precisión que se corresponden con el orificio interno del rodamiento. Cada manguito viene con una contratuerca y una arandela o clip de seguridad para asegurar el rodamiento en el lugar correspondiente. Están diseñados para usarse tanto en ejes planos como escalonados y son apropiados para aplicaciones con cargas de moderadas a pesadas. Las dimensiones y materiales estandarizados garantizan que las fundas sean duraderas, resistentes a la corrosión y se puedan reutilizar múltiples veces sin pérdida de rendimiento.

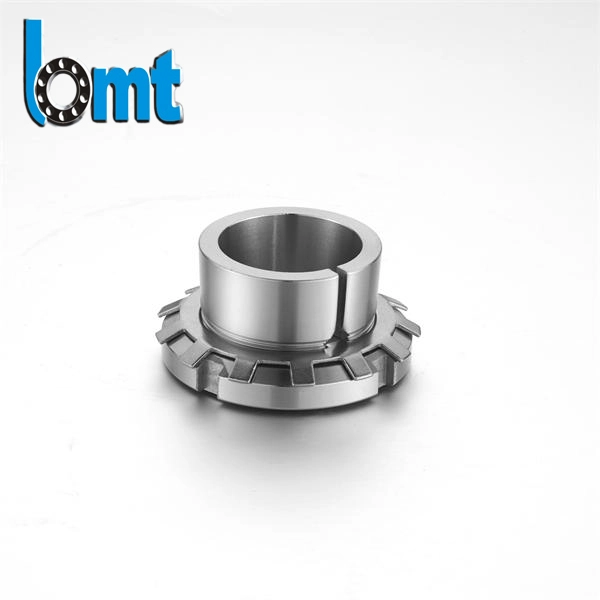

Adapter Sleeves

Parámetros técnicos

Manguitos adaptadores y manguitos de extracción: Adaptador H200, 300, H2000, 3000

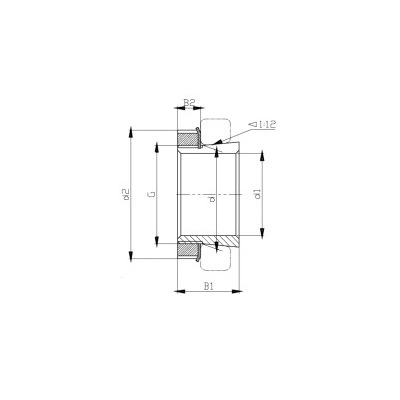

Adaptar el tamiz	Eje d1	Dimensiones (mm)					Composición
Adaptar el tamiz	Mmm	d	d2	Bi	B2	G	Manga	Tuerca ciega	arandela de seguridad	Tarjeta de bloqueo
H204	17	20	32	24	7	M20X1	A204	KM4	MB04
H205	20	25	38	26	8	M25X1. 5	A205	KM5	MB05
H206	25	30	45	27	8	M30X1. 5	A206	KM6	MB06
H207	30	35	52	29	9	M35X1. 5	A207	KM7	MB07
H208	35	40	58	31	10	M40X1. 5	A208	KM8	MB08
H209	40	45	65	33	11	M45X1. 5	A209	KM9	MB09
H210	45	50	70	35	12	M50X1. 5	A210	KM10	MB10
H211	50	55	75	37	12	M55X2	A211	KM11	MB11
H212	55	60	80	38	13	M60X2	A212	KM12	MB12
H213	60	65	85	40	14	M65X2	A213	Km13	MB13
H214	60	70	92	41	14	M70X2	A214	KM14	MB14
H215	65	75	98	43	15	M75X2	A215	Km15	MB15
H216	70	80	105	46	17	M80X2	A216	KM16	MB16
H217	75	85	110	50	18	M85X2	A217	KM17	MB17
H218	80	90	120	52	18	M90X2	A218	El	MB18
H219	85	95	125	55	19	M95X2	A219	Ko19	MB19
H220	90	100	130	58	20	M100X2	A220	KM20	MB20
H221	95	105	140	60	20	M105X2	A221	KM21	MB21
H222	100	110	145	63	21	M110X2	A222	KM22	MB22
H304	17	20	32	28	7	M20X1	A304	KM4	MB04
H305	20	25	38	29	8	M25X1. 5	A305	KM5	MB05
H306	25	30	45	31	8	M30X1. 5	A306	KM6	MB06
H307	30	35	52	35	9	M35X1. 5	A307	KM7	MB07
H308	35	40	58	36	10	M40X1. 5	A308	KM8	MB08
H309	40	45	65	39	11	M45X1. 5	A309	KM9	MB09
H310	45	50	70	42	12	M50X1. 5	A310	KM10	MB10
H311	50	55	75	45	12	M55X2	A311	KM11	MB11
H312	55	60	80	47	13	M60X2	A312	KM12	MB12
H313	60	65	85	50	14	M65X2	A313	Km13	MB13
H314	60	70	92	52	14	M70X2	A314	KM14	MB14
H315	65	75	98	55	15	M75X2	A315	Km15	MB15
H316	70	80	105	59	17	M80X2	A316	KM16	MB16
H317	75	85	110	63	18	M85X2	A317	KM17	MB17
H318	80	90	120	65	18	M90X2	A318	El	MB18
H319	85	95	125	68	19	M95X2	A319	Ko19	MB19
H320	90	100	130	71	20	M100X2	A320	KM20	MB20
H321	95	105	140	74	20	M105X2	A321	KM21	MB21
H322	100	110	145	77	21	M110X2	A322	KM22	MB22
H2304	17	20	32	31	7	M20X1	A2304	Km04	MB04
H2305	20	25	38	35	8	M25X1. 5	A2305	KM05	MB05
H2306	25	30	45	38	8	M30X1. 5	A2306	KM06	MB06
H2307	30	35	52	43	9	M35X1. 5	A2307	KM07	MB07
H2308	35	40	58	46	10	M40X1. 5	A2308	KM08	MB08
H2309	40	45	65	50	11	M45X1. 5	A2309	Ko09	MB09
H2310	45	50	70	55	12	M50X1. 5	A2310	KM10	MB10
H2311	50	55	75	59	12	M55X2	A2311	KM11	MB11
H2312	55	60	80	62	13	M60X2	A2312	KM12	MB12
H2313	60	65	85	65	14	M65X2	A2313	Km13	MB13
H2314	60	70	92	68	14	M70X2	A2314	KM14	MB14
H2315	65	75	98	73	15	M75X2	A2315	Km15	MB15
H2316	70	80	105	78	17	M80X2	A2316	KM16	MB16
H2317	75	85	110	82	18	M85X2	A2317	KM17	MB17
H2318	80	90	120	86	18	M90X2	A2318	El	MB18
H2319	85	95	125	90	19	M95X2	A2319	Ko19	MB19
H2320	90	100	130	97	20	M100X2	A2320	KM20	MB20
H2321	95	105	140	101	20	M105X2	A2321	KM21	MB21
H2322	100	110	145	105	21	M110X2	A2322	KM22	MB22
H2324	110	120	155	112	22	M120X2	A2324	KM24	MB24
H2326	115	130	165	121	23	M130X2	A2326	km2	MB26
H2328	125	140	180	131	24	M140X2	A2328	KM28	MB28
H2330	135	150	195	139	26	M150X2	A2330	KM30	MB30
H2332	140	160	210	147	28	M160X3	A2332	KM32	MB32
H2334	150	170	220	154	29	M170X3	A2334	KM34	MB34
H2336	160	180	230	161	30	M180X3	A2336	KM36	MB36
H2338	170	190	240	169	31	M190X3	A2338	KM38	MB38
H2340	180	200	250	176	32	M200X3	A2340	KM40	MB40
H2344	200	220	280	186	44	T220X4	A2344	HM44		MS44
H2348	220	240	300	199	46	T240X4	A2348	HM48		MS48
H2352	240	260	330	211	49	T260X4	A2352	HM52		MS52
H2356	260	280	350	224	51	T280X4	A2356	HM56		MS56
H3120	90	100	130	76	20	M100X2	A3120	KM20	MB20
H3122	100	110	145	81	21	M110X2	A3122	KM22	MB22
H3124	110	120	155	88	22	M120X2	A3124	KM24	MB24
H3126	115	130	165	92	23	M130X2	A3126	km2	MB26
H3128	125	140	180	97	24	M140X2	A3128	KM28	MB28
H3130	135	150	195	111	26	M150X2	A3130	KM30	MB30
H3132	140	160	210	119	28	M160X3	A3132	KM32	MB32
H3134	150	170	220	122	29	M170X3	A3134	KM34	MB34
H3136	160	180	230	131	30	M180X3	A3136	KM36	MB36
H3138	170	190	240	141	31	M190X3	A3138	KM38	MB38
H3140	180	200	250	150	32	M200X3	A3140	KM40	MB40
H3144	200	220	280	161	44	T220X4	A3144	KM44		MS44
H3148	220	240	300	172	46	T240X4	A3148	KM48		MS48
H3152	240	260	330	190	49	T260X4	A3152	KM52		MS52
H3156	260	280	350	195	51	T280X4	A3156	KM56		MS56
H3160	280	300	380	208	53	T300X4	A3160	KM60		MS60
H3164	300	320	400	226	56	T320X5	A3164	KM64		MS64
H3168	320	340	440	254	72	T340X5	A3168	KM68		MS68
H3172	340	360	460	259	75	T360X5	A3172	KM72		MS72
H3176	360	380	490	264	77	T380X5	A3176	KM76		MS76
H3180	380	400	520	272	82	T400X5	A3180	KM80		MS80
H3184	400	420	540	304	90	T420X5	A3184	KM84		MS84
H3188	410	440	560	307	90	T440X5	A3188	KM88		MS88
H3192	430	460	580	326	95	T460X5	A3192	KM92		MS92
H3196	450	480	620	335	95	T480X5	A3196	KM96		MS96
H3024	110	120	145	72	22	M120X2	A3024	KML24	MBL24
H3026	115	130	155	80	23	M130X2	A3026	KML26	MBL26
H3028	125	140	165	82	24	M140X2	A3028	KML28	MBL28
H3030	135	150	180	87	26	M150X2	A3030	Kl3030	MBL30
H3032	140	160	190	93	28	M160X3	A3032	KML32	MBL32
H3034	150	170	200	101	29	M170X3	A3034	KML34	MBL34
H3036	160	180	210	109	30	M180X3	A3036	KML36	MBL36
H3038	170	190	220	112	31	M190X3	A3038	KML38	MBL38
H3040	180	200	240	120	32	M200X3	A3040	km40	MBL40
H3044	200	220	260	126	41	T220X4	A3044	KML44		MSL44
H3048	220	240	290	133	46	T240X4	A3048	Kmma		MSL48
H3052	240	260	310	145	46	T260X4	A3052	KML52		MSL52
H3056	260	280	330	152	50	T280X4	A3056	KML56		MSL56
H3060	280	300	360	168	54	T300X4	A3060	KML60		MSL60
H3064	300	320	380	171	55	T320X5	A3064	KML64		MSL64
H3068	320	340	400	187	58	T340X5	A3068	KML68		MSL68
H3072	340	360	420	188	58	T360X5	A3072	KML72		MSL72
H3076	360	380	450	193	62	T380X5	A3076	KML76		MSL76
H3080	380	400	470	210	66	T400X5	A3080	KML80		MSL80
H3084	400	420	490	212	66	T420X5	A3084	KML84		MSL84
H3088	410	440	520	228	77	T440X5	A3088	KML88		MSL88
H3092	430	460	540	234	77	T460X5	A3092	KML92		MSL92
H3096	450	480	560	237	77	T480X5	A3096	KML96		MSL96

Mangas adaptadoras y mangas de extracción: Manga adaptadora H3200
Adaptar el tamiz	Dimensiones (mm)						Composición
Adaptar el tamiz	d1	d	d2	Bi	b2	G	tamiz	Tuerca ciega	Tarjeta de bloqueo
H3260	280	300	380	240	53	T300X4	A3260	HM60	MS60
H3264	300	320	400	258	56	T320X5	A3264	HM64	MS64
H3268	320	340	440	288	72	T340X5	A3268	HM68	MS68
H3272	340	360	460	299	75	T360X5	A3272	HM72	MS72
H3276	360	380	490	310	77	T380X5	A3276	HM76	MS76
H3280	380	400	520	328	82	T400X5	A3280	HM80	MS80
H3284	400	420	540	352	90	T420X5	A3284	HM84	MS84
H3288	410	440	560	361	90	T440X5	A3288	HM88	MS88
H3292	430	460	580	382	95	T460X5	A3292	HM92	MS92
H3296	450	480	620	397	95	T480X5	A3296	HM96	MS96

Manguitos adaptadores y manguitos de retirada:Manguitos de retirada Serie AH
Manga adaptadora	Dimensión (mm)										Tuerca ciega
Manga adaptadora	d1	d	B3	B4	D1	D2	a	b	f	G	Tuerca ciega
AH208	35	40	25	27	41.5	41	9	6	2	M45x1.5	Ko09
AH209	40	45	26	29	46.67	46	9	6	2	M50x1.5	KM10
AH210	45	50	28	31	51.15	51	10	7	2	M55x2	KM11
AH211	50	55	29	32	56.83	56	10	7	3	M60x2	KM12
AH212	55	60	32	35	62	61.5	11	8	3	M65x2	Km13
AHX213	60	65	32.5	36	67.08	66.5	11	8	3	M70x2	KM14
AHX214	65	70	33.5	37	72.17	71.5	11	8	3	M75x2	Km15
AHX215	70	75	34.5	38	77.25	76.5	11	8	3	M80x2	KM16
AH216	75	80	35.5	39	82.33	81.5	11	8	3	M90x2	El
AH217	80	85	38.5	42	87.5	87	12	9	3	M95x2	Ko19
AH218	85	90	40	44	92.67	92	12	9	3	M100x2	KM20
AH219	90	95	43	47	97.83	97	13	10	4	M105x2	KM21
AH220	95	100	45	49	103	102.5	13	10	4	M110x2	KM22
AH222	105	110	50	54	113.33	112.5	14	11	4	M120x2	KM24
AH224	115	120	53	57	123.5	123	15	12	4	M130x2	km2
AH226	125	130	53	57	133.5	133	15	12	4	M140x2	KM28
AH228	135	140	56	61	143.75	143	16	13	4	M150x2	KM30
AH230	145	150	60	65	154	153.5	17	14	4	M160x3	KM32
AH232	150	160	64	69	164.25	163	18	15	5	M170x3	KM34
AH234	160	170	69	74	174.58	173	19	16	5	M180x3	KM36
AH236	170	180	69	74	184.58	183	19	16	5	M190x3	KM38
AHX238	180	190	73	78	194.58	193	23	17	5	M200x3	KM40
AHX240	190	200	77	82	204.83	203	24	18	5	Tr210x4	KM42
AHX244	200	220	85	91	225.58	224	24	18	5	Tr230x4	KM46
AHX248	220	240	96	102	246.17	245	28	22	5	Tr260x4	KM52
AHX252	240	260	105	111	266.83	265	29	23	6	Tr280x4	KM56
AHX256	260	280	105	113	287	286	29	23	6	tr300x4	KM60
AH3024	115	120	60	64	124	123.5	16	13	4	M130x2	KML26
AH3026	125	130	67	71	134.5	134	17	14	4	M140x2	KML28
AH3028	135	140	68	73	144.67	144	17	14	4	M150x2	Kl3030
AH3030	145	150	72	77	154.92	154	18	15	4	M160x3	KML32
AH3032	150	160	77	82	165.25	164	19	16	5	M170x3	KML34
AH3034	160	170	85	90	175.83	174	20	17	5	M180x3	KML36
AH3036	170	180	92	98	186.25	185	23	17	5	M190x3	KML38
AHX3038	180	190	96	102	196.5	195	24	18	5	M200x3	km40
AHX3040	190	200	102	108	206.92	205	25	19	5	Tr210x4	KM42
AHX3044	200	220	111	117	227.58	226	26	20	5	Tr230x4	KM46
AH3048	220	240	116	123	248	247	27	21	5	Tr260x4	HML52
AH3052	240	260	128	135	268.83	267	29	23	6	Tr280x4	HML56
AH3056	260	280	131	139	289.08	288	30	24	6	tr300x4	HML60
AH3060	280	300	145	153	310.08	309	32	26	6	Tr320x5	HML64
AHX3064	300	320	149	157	330.33	329	33	27	6	Tr340x5	HML68
AHX3068	320	340	162	171	351.42	350	34	28	6	Tr360x5	HML72
AHX3072	340	360	167	176	371.67	370	36	30	6	Tr380x5	HML76
AHX3076	360	380	170	180	391.92	390	37	31	6	Tr400x5	HML80
AHX3080	380	400	183	193	412.83	411	39	33	6	Tr420x5	HML84
AHX3084	400	420	186	196	433	432	40	34	8	Tr440x5	HML88
AHX3088	420	440	194	205	453.67	452	41	35	8	Tr460x5	HML92
AHX3092	440	460	202	213	474.17	473	43	37	8	Tr480x5	HML96
AHX3096	460	480	205	217	494.42	493	44	38	8	Tr500x5	HML/500
AH2308	35	40	40	43	42.75	42	10	7	2	M45x1.5	Ko09
AH2309	40	45	44	47	48.08	47.5	10	7	2	M50x1.5	KM10
AH2310	45	50	50	53	53.5	52	12	9	2	M55x2	KM11
AH2311	50	55	54	57	58.67	57	13	10	3	M60x2	KM12
AH2312	55	60	58	61	63.92	62	14	11	3	M65x2	Km13
AHX2313	60	65	61	64	69.08	68.5	15	12	3	M70x2	KM14
AHX2314	65	70	64	68	74.42	73.5	15	12	3	M75x2	Km15
AHX2315	70	75	68	72	79.75	79	15	12	3	M80x2	KM16
AH2316	75	80	71	75	85	84.5	15	12	3	M90x2	El
AH2317	80	85	74	78	90.17	89.5	16	13	3	M95x2	Ko19
AH2318	85	90	79	83	95.5	95	17	14	3	M100x2	KM20
AH2319	90	95	85	89	100.83	100	19	16	4	M105x2	KM21
AH2320	95	100	90	94	106.25	105	19	16	4	M110x2	KM22
AHX2322	105	110	98	102	116.92	116	19	16	4	M120x2	KM24
AHX2324	115	120	105	109	127.42	127	20	17	4	M130x2	km2
AHX2326	125	130	115	119	138.08	138	22	19	4	M140x2	KM28
AHX2328	135	140	125	130	148.92	148	23	20	4	M150x2	KM30
AHX2330	145	150	135	140	159.42	159	27	24	4	M160x3	KM32
AHX2332	150	160	140	146	169.92	168	27	24	5	M170x3	KM34
AHX2334	160	170	146	152	180.42	179	27	24	5	M180x3	KM36
AHX2336	170	180	154	160	190.92	189	29	26	5	M190x3	KM38
AHX2338	180	190	160	167	201.25	200	32	26	5	M200x3	KM40
AH2340	190	200	170	177	211.75	210	36	30	5	Tr220x4	KM44
AH2344	200	220	181	189	232.75	231	36	30	5	Tr240x4	KM48
AH2348	220	240	189	197	253.42	252	36	30	5	Tr260x4	KM52
AHX2352	240	260	205	213	274.75	273	36	30	6	Tr280x4	KM56
AHX2356	260	280	212	220	295.33	294	36	30	6	tr300x4	KM60
AH3218	85	90	63	67	94.5	94	13	10	3	M100x2	KM20
AH3219	90	95	67	71	99.75	99	14	11	4	M105x2	KM21
AH3220	95	100	73	77	105.25	104.5	14	11	4	M110x2	KM22
AHX3222	105	110	82	86	116	115.5	14	11	4	M120x2	KM24
AHX3224	115	120	90	94	126.5	126	16	13	4	M130x2	km2
AHX3226	125	130	98	102	137	136.5	18	15	4	M140x2	KM28
AHX3228	135	140	104	109	147.58	147	18	15	4	M150x2	KM30
AHX3230	145	150	114	119	158.25	157.5	20	17	4	M160x3	KM32
AHX3232	150	160	124	130	168.92	167	23	20	5	M170x3	KM34
AHX3234	160	170	134	140	179.42	178	27	24	5	M180x3	KM36
AHX3236	170	180	140	146	189.92	188	27	24	5	M190x3	KM38
AHX3238	180	190	145	152	200.08	199	31	25	5	M200x3	KM40
AH3240	190	200	153	160	210.75	209	31	25	5	Tr220x4	KM44
AHX3260	280	300	228	236	316.33	315	40	34	6	Tr320x5	HM64
AHX3264	300	320	246	254	337.67	336	42	36	6	Tr340x5	HM68
AHX3268	320	340	264	273	359.08	358	44	38	6	Tr360x5	HM72
AHX3272	340	360	274	283	379.75	378	46	40	6	Tr380x5	HM76
AHX3276	360	380	284	294	400.5	399	48	42	6	Tr400x5	HM80
AHX3280	380	400	302	312	421.83	420	50	44	6	Tr420x5	HM84
AHX3284	400	420	321	331	443.25	442	52	46	8	Tr440x5	HM88
AHX3288	420	440	330	341	463.92	462	54	48	8	Tr460x5	HM92
AHX3292	440	460	349	360	485.33	484	56	50	8	Tr480x5	HM96
AHX3296	460	480	364	376	506.5	505	58	52	8	Tr500x5	HM/500
AH3120	95	100	64	68	104.5	104	14	11	4	M110x2	KM22
AH3122	105	110	68	72	114.83	114	14	11	4	M120x2	KM24
AH3124	115	120	75	79	125.33	124	15	12	4	M130x2	km2
AH3126	125	130	78	82	135.58	135	15	12	4	M140x2	KM28
AH3128	135	140	83	88	145.92	145	17	14	4	M150x2	KM30
AHX3130	145	150	96	101	156.92	156	18	15	4	M160x3	KM32
AHX3132	150	160	103	108	167.42	166	19	16	5	M170x3	KM34
AHX3134	160	170	104	109	177	176	19	16	5	M180x3	KM36
AHX3136	170	180	116	122	188.33	187	22	19	5	M190x3	KM38
AHX3138	180	190	125	131	198.75	197	26	20	5	M200x3	KM40
AH3140	190	200	134	140	209.42	208	27	21	5	Tr220x4	KM44
AH3144	200	220	145	151	230.17	229	29	23	5	Tr240x4	KM48
AH3148	220	240	154	161	250.83	249	31	25	5	Tr260x4	KM52
AHX3152	240	260	172	179	272.25	271	32	26	6	Tr280x4	KM56
AHX3156	260	280	175	183	292.42	291	34	28	6	tr300x4	HM60
AHX3160	280	300	192	200	313.67	312	36	30	6	Tr320x5	HM64
AHX3164	300	320	209	217	335	334	37	31	6	Tr340x5	HM68
AHX3168	320	340	225	234	356.25	355	39	33	6	Tr360x5	HM72
AHX3172	340	360	229	238	376.42	375	41	35	6	Tr380x5	HM76
AHX3176	360	380	232	242	396.67	395	42	36	6	Tr400x5	HM80
AHX3180	380	400	240	250	417.17	416	44	38	6	Tr420x5	HM84
AHX3184	400	420	266	276	439.17	438	46	40	8	Tr440x5	HM88
AHX3188	420	440	270	281	459.42	458	48	42	8	Tr460x5	HM92
AHX3192	440	460	285	296	480.58	479	49	43	8	Tr480x5	HM96
AHX3196	460	480	295	307	501.33	500	51	45	8	Tr500x5	HM/500
AH3024	115	120	60	64	124	123.5	16	13	4	ml 30x2	KML26
AH3026	125	130	67	71	134.5	134	17	14	4	ml 40x2	KML28
AH3028	135	140	68	73	144.67	144	17	14	4	ml 50x2	Kl3030
AH3030	145	150	72	77	154.92	154	18	15	4	M160x3	KNIL32
AH3032	150	160	77	82	165.25	164	19	16	5	M170x3	knil34
AH3034	160	170	85	90	175.83	174	20	17	5	M180x3	KNIL36
AH3036	170	180	92	98	186.25	185	23	17	5	M190x3	KNIL38
AHX3038	180	190	96	102	196.5	195	24	18	5	M200x3	km40
AHX3040	190	200	102	108	206.92	205	25	19	5	Tr210x4	KM42
AHX3044	200	220	111	117	227.58	226	26	20	5	Tr230x4	KM46
AH3048	220	240	116	123	248	247	27	21	5	Tr260x4	HML52
AH3052	240	260	128	135	268.83	267	29	23	6	Tr280x4	HML56
AH3056	260	280	131	139	289.08	288	30	24	6	tr300x4	HML60
AH3060	280	300	145	153	310.08	309	32	26	6	Tr320x5	HML64
AHX3064	300	320	149	157	330.33	329	33	27	6	Tr340x5	HML68
AHX3068	320	340	162	171	351.42	350	34	28	6	Tr360x5	HML72
AHX3072	340	360	167	176	371.67	370	36	30	6	Tr380x5	HML76
AHX3076	360	380	170	180	391.92	390	37	31	6	Tr400x5	HML80
AHX3080	380	400	183	193	412.83	411	39	33	6	Tr420x5	HINIL84
AHX3084	400	420	186	196	433	432	40	34	8	Tr440x5	ROT88
AHX3088	420	440	194	205	453.67	452	41	35	8	Tr460x5	HML92
AHX3092	440	460	202	213	474.17	473	43	37	8	Tr480x5	HML96
AHX3096	460	480	205	217	494.42	493	44	38	8	Tr500x5	HML/500

Manguitos adaptadores y manguitos de desmontaje: Manguitos de desmontaje serie OH
Adaptar el tamiz	Eje d1	Dimensiones (mm)							Ccmposición
Adaptar el tamiz	Mmm	d	d2	B1	B2	G1	A	G	tamiz	Tuerca ciega	Tarjeta de bloqueo
OH3144	200	220	280	161	44	M6	4.2	T220X4	A3144	KM44	MS44
OH3148	220	240	300	172	46	M6	4.2	T240X4	A3148	KM48	MS48
OH3152	240	260	330	190	49	M6	4.2	T260X4	A3152	KM52	MS52
OH3156	260	280	350	195	51	M6	4.2	T280X4	A3156	KM56	MS56
OH3160	280	300	380	208	53	M6	4.2	T300X4	A3160	KM60	MS60
OH3164	300	320	400	226	56	M6	4	T320X5	A3164	KM64	MS64
OH3168	320	340	440	254	72	M6	4	T340X5	A3168	KM68	MS68
OH3172	340	360	460	259	75	M6	4	T360X5	A3172	KM72	MS72
OH3176	360	380	490	264	77	M6	4	T380X5	A3176	KM76	MS76
OH3180	380	400	520	272	82	M6	4	T400X5	A3180	KM80	MS80
OH3184	400	420	540	304	90	M6	4	T420X5	A3184	KM84	MS84
OH3188	410	440	560	307	90	M8	6.5	T440X5	A3188	KM88	MS88
OH3192	430	460	580	326	95	M8	6.5	T460X5	A3192	KM92	MS92
OH3196	450	480	620	335	95	M8	6.5	T480X5	A3196	KM96	MS96
OH3044	200	220	260	126	41	M6	4.2	T220X4	A3044	KML44	MSL44
OH3048	220	240	290	133	46	M6	4.2	T240X4	A3048	Kmma	MSL48
OH3052	240	260	310	145	46	M6	4.2	T260X4	A3052	KML52	MSL52
OH3056	260	280	330	152	50	M6	4.2	T280X4	A3056	KML56	MSL56
OH3060	280	300	360	168	54	M6	4.2	T300X4	A3060	KML60	MSL60
OH3064	300	320	380	171	55	M6	4	T320X5	A3064	KML64	MSL64
OH3068	320	340	400	187	58	M6	4	T340X5	A3068	KML68	MSL68
OH3072	340	360	420	188	58	M6	4	T360X5	A3072	KML72	MSL72
OH3076	360	380	450	193	62	M6	4	T380X5	A3076	KML76	MSL76
OH3080	380	400	470	210	66	M6	4	T400X5	A3080	KML80	MSL80
OH3084	400	420	490	212	66	M6	4	T420X5	A3084	KML84	MSL84
OH3088	410	440	520	228	77	M8	6.5	T440X5	A3088	KML88	MSL88
OH3092	430	460	540	234	77	M8	6.5	T460X5	A3092	KML92	MSL92
OH3096	450	480	560	237	77	M8	6.5	T480X5	A3096	KML96	MSL96
OH2344	200	220	280	186	44	M6	4.2	T220X4	A2344	HM44	MS44
OH2348	220	240	300	199	46	M6	4.2	T240X4	A2348	HM48	MS48
OH2352	240	260	330	211	49	M6	4.2	T260X4	A2352	HM52	MS52
OH2356	260	280	350	224	51	M6	4.2	T280X4	A2356	HM56	MS56

Manguitos adaptadores y manguitos de extracción: manguitos de extracción serie AOH
Adaptar el tamiz	Dimensión (mm)							Tuerca ciega
Adaptar el tamiz	d1	L	b	ro	e	t	D1	Tuerca ciega
AOH2332	150	140	24	M6	4.5	7	M180X3	KM36
AOH2334	160	146	24	M6	4.5	7	M190X3	KM38
AOH2336	170	154	26	M6	4.5	7	M200X3	KM40
AOH2338	180	160	26	M6	4.5	7	T210X4	HM42
AOH2340	190	170	30	M6	4.5	7	T220X4	HM44
AOH2344	200	181	30	PT 1/8	8	12	T240X4	HM48
anualmente	220	189	30	PT 1/8	8	12	T260X4	HM52
AOH2352	240	205	30	PT 1/8	8	12	T290X4	HM58
AOH2356	260	212	30	PT 1/8	8	12	T310X5	HM62
AOH3132	150	103	16	M6	4.5	7	M180X3	KM36
AOH3134	160	104	16	M6	4.5	7	M190X3	KM38
AOH3136	170	116	19	M6	4.5	7	M200X3	KM40
AOH3138	180	125	20	M6	4.5	7	T210X4	HM42
Aah3140	190	134	21	M6	4.5	7	T220X4	HM44
AOH3144	200	145	23	PT 1/8	8	12	T240X4	HM48
ALOHIU314	220	154	25	PT 1/8	8	12	T260X4	HM52
AOH3152	240	172	26	PT 1/8	8	12	T290X4	HM58
AOH3156	260	175	28	PT 1/8	8	12	T310X4	HM62
AOH3160	280	192	30	PT 1/8	8	12	T330X5	HM66
AOH3164	300	209	31	PT 1/8	8	12	T350X5	HM70
Aah318	320	225	33	PT 1/8	8	12	T370X5	HM74
AOH3172	340	229	35	PT 1/8	8	12	T400X5	HM80
aoh3173	360	232	36	PT 1/8	8	12	T420X5	HM84
AoH3180	380	240	38	PT 1/8	8	12	T440X5	HM88
AOH3184	400	266	40	PT 1/8	8	12	T460X5	HM92
AOAH3188	420	270	42	PT 1/8	8	12	T480X5	HM96
AOH3192	440	285	43	PT 1/8	8	12	T510X6	HM102
Aah319	460	295	45	PT 1/8	8	12	T530X6	HM106
AOH3032	150	77	16	M6	4	7	M170X3	KM34
AOH3034	160	85	17	M6	4	7	M180X3	KM36
AOH3036	170	92	17	M6	4	7	M190X3	KM38
AOH3038	180	96	18	M6	4	7	T205X4	HM41
AOH3040	190	102	19	M6	4	7	T215X4	HM43
AOH3044	200	111	20	PT1/8	8	12	T235X4	HM47
AOH3048	220	116	21	PT1/8	8	12	T260X4	HM52
AOH3052	240	128	23	PT1/8	8	12	T280X4	HM56
AOH3056	260	131	24	PT1/8	8	12	T300X4	HM60
AOH3060	280	145	26	PT1/8	8	12	T320X5	HM64
AOH3064	300	149	27	PT1/8	8	12	T345X5	HM69
AOIH'68	320	162	28	PT1/8	8	12	T365X5	HM73
AOH3072	340	167	30	PT1/8	8	12	T385X5	HM77
AOH3076	360	170	31	PT1/8	8	12	T410X5	HM82
AOH3080	380	183	33	PT1/8	8	12	T430X5	hm86
AOH3084	400	186	34	PT1/8	8	12	T450X5	HM90
AOH3088	420	194	35	PT1/8	8	12	T470X5	HM94
AOH3092	440	202	37	PT1/8	8	12	T490X5	HM98
AOH3096	460	205	38	PT1/8	8	12	T520X6	HM104
AOH3232	150	124	20	M6	4.5	7	M180X3	KM36
AOH3234	160	134	24	M6	4.5	7	M190X3	KM38
AOH3236	170	140	24	M6	4.5	7	M200X3	KM40
AOH3238	180	145	25	M6	4.5	7	T210X4	HM42
Un año224	190	153	25	M6	4.5	7	T220X4	HM44
AOH3260	280	228	34	PT1/8	8	12	T330X5	HM66
AOH3264	300	246	36	PT1/8	8	12	T350X5	HM70
AOH3268	320	264	38	PT1/8	8	12	T370X5	HM74
AOH3272	340	274	40	PT1/8	8	12	T400X5	HM80
AOH3276	360	284	42	PT1/8	8	12	T420X5	HM84
Una naranja38	380	302	44	PT1/8	8	12	T440X5	HM88
AoHAIHA CASA2	400	321	46	PT1/8	8	12	T460X5	HM92
AOH3288	420	330	48	PT1/8	8	12	T480X5	HM96
AOH3292	440	349	50	PT1/8	8	12	T510X5	HM102
un ante22	460	364	52	PT1/8	8	12	T530X5	HM106

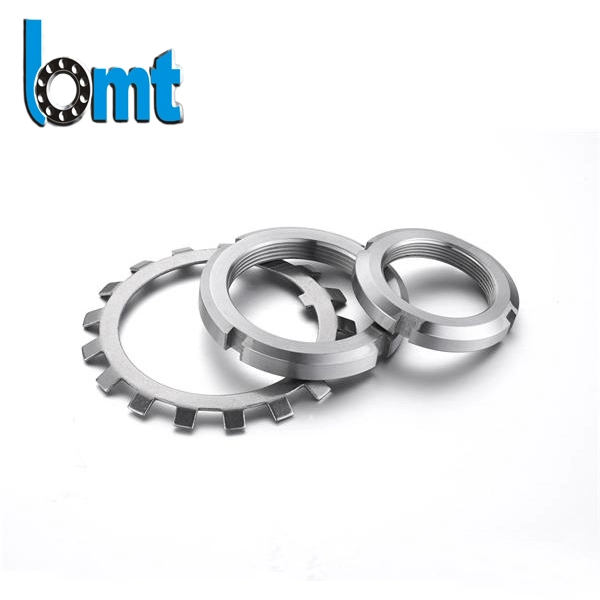

Manguitos adaptadores y manguitos de extracción: tuercas de seguridad
modelo
apriete la tuerca del tornillo			tamaño
Derecha	mano izquierda		d2G	dm	b1	Y	m	n
KM0	KM0L	MEGABYTE	M10X0.75	18	4	13.5	3	2
KM1	kml1l	MB1	M12X1	22	4	17	3	2
KM2	KM2L	MB2	M15X1	25	5	21	4	2
KM3	KM3L	MB3	M17X1	28	5	24	4	2
KM4	KM4L	MB4	M20X1	32	6	26	4	2
KM5	KM5L	MB5	M25X1.5	38	7	32	5	2
KM6	KM6L	MB6	M30X1.5	45	7	38	5	2
KM7	KM7L	MB7	M35X1.5	52	8	44	5	2
KM8	KM8L	MB8	M40X1.5	58	9	50	6	2.5
KM9	KM9L	MB9	M45X1.5	65	10	56	6	2.5
KM10	KM10L	MB10	M50X1.5	70	11	61	6	2.5
KM11	KM11L	MB11	M55X2	75	11	67	7	3
KM12	KM12L	MB12	M60X2	80	11	73	7	3
Km13	KM13L	MB13	M65X2	85	12	79	7	3
KM14	KM14L	MB14	M70X2	92	12	85	8	3.5
Km15	KM15L	MB15	M75X2	98	13	90	8	3.5
KM16	KM16L	MB16	M80X2	105	15	95	8	3.5
KM17	Km18	MB17	M85X2	110	16	102	8	3.5
El	KM18L	MB18	M90X2	120	16	108	10	4
Ko19	Km19l	MB19	M95X2	125	17	113	10	4
KM20	KM20L	MB20	M100X2	130	18	120	10	4
KM21	KM21L	MB21	M105X2	140	18	126	12	5
KM22	KM22L	MB22	M110X2	145	19	133	12	5
KM23	KM23L	MB23	M115X2	150	19	137	12	5
KM24	Km28	MB24	M120X2	155	20	138	12	5
Km2	km2s	MB25	M125X2	160	21	148	12	5
km2	KM26L	MB26	M130X2	165	21	149	12	5
KM27	Km27l	MB27	M135X2	175	22	160	14	6
KM28	KM28L	MB28	M140X2	180	22	160	14	6
KM29	KM29L	MB29	M145X2	190	24	171	14	6
KM30	KM30L	MB30	M150X2	195	24	171	14	6
KM31	KM31L	MB31	M155X3	200	25	182	16	7
KM32	KM32L	MB32	M160X3	210	25	182	16	7
KM33	KM33L	MB33	M165X3	210	26	193	16	7
KM34	KM34L	MB34	M170X3	220	26	193	16	7
KM36	KM36L	MB36	M180X3	230	27	203	18	8
KM38	KM38L	MB38	M190X3	240	28	214	18	8
KM40	KM40L	MB40	M200X3	250	29	226	18	8
KML24	MBL24		M120X2	145	20	135	12	5
KML26	MBL26		M130X2	155	21	145	12	5
KML28	MBL28		M140X2	165	22	155	12	5
Kl3030	MBL30		M150X2	180	24	170	14	5
KML32	MBL32		M160X3	190	25	180	14	5
KML34	MBL34		M170X3	200	26	190	16	5
KML36	MBL36		M180X3	210	27	200	16	5
KML38	MBL38		M190X3	220	28	210	16	5
km40	MBL40		M200X3	240	29	220	18	8

Manguitos adaptadores y manguitos de extracción: anillo de bloqueo FRM
Anillo de localización	Tamaño		Anillo de localización	Tamaño		Anillo de localización	Tamaño
Anillo de localización	D	B	Anillo de localización	D	B	Anillo de localización	D	B

FRM 52/4.5	52	4.5	FRM 140/5	140	5	FRM 225/10	225	10
Marco 52/6	52	6	FRM 140/8,5	140	8.5	FRM 230/15	230	15
			140/10	140	10	FRM 230/13	230	13
FRM 62/3	62	3	FRM 140/12,5	140	12.5	FRM 230/25	230	25
Marco 62/5	62	5	140/16	140	16
FRM 62/6.5	62	6.5				Marcos 240/5	240	5
Marco 62/7	62	7	Desde 150/5	150	5	Marcos 240/10	240	10
			FRM 150/9	150	9	FRM 240/20	240	20
FRM 72/3	72	3	150/10 francos	150	10	250/5 francos	250	5
FRM 72/5	72	5	FRM 150/12,5	150	12.5
FRM 72/7	72	7	FRM 150/13	150	13	250/15 francos	250	15
FRM 72/8	72	8	FRM 150/16,5	150	16.5	250/28 francos	250	28

FRM 80/4	80	4	FRM 160/5	160	5	Marcos 260/5	260	5
Marcos 80/8	80	8	FRM 160/6.3	160	6.3	Marcos 260/10	260	10
Marcos 80/9	80	9	FRM 160/10	160	10	FRM 260/20,5	260	20.5
FRM 80/10,5	80	10.5	FRM 160/12,5	160	12.5
			FRM 160/14	160	14	Marcos 270/5	270	5
FRM 85/4	85	4	FRM 160/17,5	160	17.5	FRM 270/16,5	270	16.5
Marcos 85/6	85	6				FRM 270/30,5	270	30.5
			FRM 170/5	170	5
FRM 90/4	90	4	FRM 170/12,5	170	12.5	Marcos 280/5	280	5
Marcos 90/9	90	9	FRM 170/14,5	170	14.5	Marcos 280/10	280	10
FRM 90/10,5	90	10.5	FRM 170/18	170	18	FRM 280/22,5	280	22.5

FRM 100/4	100	4	FRM 180/4,85	180	4.85	Marcos 290/5	290	5
Marcos 100/9,5	100	9.5	FRM 180/5	180	5	Marcos 290/10	290	10
Marcos 100/11,5	100	11.5	FRM 180/10	180	10	FRM 290/17	290	17
			Marcos 180/12	180	12	Marcos 290/33	290	33
FRM 110/4	110	4	FRM 180/14,5	180	14.5
FRM 110/10	110	10	FRM 180/18	180	18	300/5 francos	300	5
FRM 110/10,5	110	10.5				300/10 francos	300	10
FRM 110/13	110	13	FRM 190/5	190	5	300/25 francos	300	25
			FRM 190/15,5	190	15.5
FRM 120/4	120	4				Marco 310/10	310	10
Marcos 120/10	120	10	FRM 200/5.1	200	5.1
FRM 120/11	120	11	FRM 200/6,5	200	6.5	Marcos 320/5	320	5
FRM 120/14	120	14	200/10 marcos francos	200	10	FRM 320/10	320	10
			FRM 200/13,5	200	13.5	FRM 320/26,5	320	26.5
FRM 125/4	125	4	FRM 200/17,5	200	17.5
Desde 125/7,5	125	7.5	Marcos 200/21	200	21	Marcos 340/5	340	5
						340/10 marcos francos	340	10
FRM 130/5	130	5	FRM 210/10	210	10
FRM 130/8	130	8
130/10	130	10	Marco 215/5	215	5
FRM 130/12,5	130	12.5	FRM 215/6.5	215	6.5
FRM 130/15,5	130	15.5	215/14	215	14
			FRM 215/19,5	215	19.5
			FRA 215/23	215	23

Manguitos adaptadores y manguitos de extracción: arandelas de seguridad
ARTÍCULO	TAMAÑO
ARTÍCULO	d	ds	s	Y	E	F	K
MBL24	120	151	2	135	14	115	12
MBL26	130	161	2	145	14	125	12
MBL28	140	171	2	155	16	135	14
MBL30	150	188	2	170	16	145	14
MBL32	160	199	2.5	180	18	154	16
MBL34	170	211	2.5	190	18	164	16
MBL36	180	221	2.5	200	20	174	18
MBL38	190	231	2.5	210	20	184	18
MBL40	200	248	2.5	222	20	194	18

Puntos de venta principales

- Compatible con todos los rodamientos de orificio cónico estándar

- Ahorra tiempo y mano de obra durante el montaje y desmontaje.

- Reduce la necesidad de mecanizado preciso del eje

- Permite un posicionamiento flexible del rodamiento.

- Cumple con las especificaciones ISO y SKF

- Reducción de stock debido a la estandarización.

Aplicaciones de rodamientos

Los manguitos adaptadores son adecuados para su uso en una amplia gama de industrias y tipos de equipos. Funcionan perfectamente con motores eléctricos, ventiladores, bombas, cajas de cambios, sistemas de transporte, trituradoras, maquinaria textil y turbinas eólicas. Los manguitos proporcionan un montaje confiable de rodamientos en entornos con desplazamiento axial, vibración o cargas radiales pesadas. Debido a su flexibilidad, los ingenieros y los equipos de mantenimiento pueden utilizarlos en ensamblajes nuevos o modernizar maquinaria existente con modificaciones mínimas.

Seguro de calidad

BMT Company garantiza que cada funda adaptadora se fabrique bajo un estricto control de calidad, siguiendo completamente los protocolos ISO 9001:2015. Desde el abastecimiento de materias primas hasta la inspección final, persistimos en mantener una tolerancia cero a los defectos. Cada producto se prueba en cuanto a precisión dimensional, acabado superficial y dureza para garantizar que cumpla con los estándares internacionales. Se ofrecen etiquetas claras y trazabilidad del producto para facilitar la gestión y el reemplazo del inventario.

Preocupaciones del cliente

Los clientes suelen preocuparse por la compatibilidad, la durabilidad y la facilidad de uso. Los manguitos adaptadores de BMT Company abordan estas preocupaciones con tamaños claramente etiquetados, fabricación de precisión y ajuste universal con las principales marcas de rodamientos. Nuestras fundas reducen los errores de instalación, minimizan el tiempo de inactividad y permiten el reemplazo en campo sin necesidad de herramientas avanzadas o capacitación. También brindamos soporte técnico superior y orientación sobre aplicaciones para ayudarlo a elegir la funda adecuada.

Parámetro técnico

Manguito adaptador No. Diámetro del eje (mm)	Diámetro interior de la manga (mm)	Exterior	Diámetro (mm)	Ancho (mm)	Carga dinámica (N)	Carga estática (N)
H306	25	30	40	38	20000	12000
H307	30	35	45	40	24000	14000
H308	35	40	50	42	28000	16000
H309	40	45	55	45	32000	18000
H310	45	50	60	47	36000	21000
H311	50	55	65	50	40000	24000
H312	55	60	70	52	44000	26000
H313	60	65	75	55	48000	29000
H314	65	70	80	58	52000	32000
H315	70	75	85	60	56000	35000

Ventajas del producto

- Reutilizable y rentable

- Simplifica el inventario y las adquisiciones.

- Garantiza una mejor distribución de la carga y alineación del eje.

- Aplicaciones de modernización ideales y nuevas

- Reduce el desgaste de los ejes.

- Alta resistencia a golpes, corrosión y vibraciones.

Instrucciones de uso para el rendimiento

1. Limpiar completamente el eje y el manguito.

2. Deslice el manguito adaptador sobre el eje hasta la posición correspondiente a la derecha.

3. Monte el rodamiento sobre el manguito y apriete manualmente la contratuerca.

4. Apriete más la tuerca usando un gancho o una llave inglesa.

5. Instale la arandela de seguridad para asegurar la tuerca.

6. Verifique la alineación de los rodamientos y haga funcionar la máquina a baja velocidad para realizar pruebas.

7. Vuelva a verificar el ajuste después del período de operación inicial.

¿Por qué elegir BMT?

Los manguitos adaptadores de BMT Companys ofrecen una forma inteligente, eficiente y económica de montar rodamientos en ejes cilíndricos. Ahora son una opción popular para industrias de todo el mundo debido a su compatibilidad global, simplicidad de uso y cumplimiento de los estándares SKF. Con fabricación de alta precisión, calidad con certificación ISO y un compromiso con la satisfacción del cliente, BMT Company garantiza que su maquinaria funcione de manera más fluida, durante más tiempo y con menos tiempo de inactividad. Elija las fundas adaptadoras de BMT Company para mejorar su rendimiento y confiabilidad hoy.

Etiquetas calientes: Mangas adaptadoras

Categoría relacionada

Enviar Consulta

Datos de contacto



DIRECCIÓN

No.183, Longfeng, al oeste de la zona industrial de Zhangting, Yuyao, Ningbo, China


Teléfono

+86-15990260649


Correo electrónico

info@demy-bearing.com

Envíe especificaciones para rodamientos industriales, rodamientos rígidos de bolas, rodamientos de rodillos cónicos y más. El equipo de BMT responde en 24 horas con precios competitivos para rodamientos duraderos.
