Alojamiento de bloque de almohada

Las carcasas de chumacera de BMT del fabricante chino son unidades integradas de rodamientos y carcasas. Están diseñados para proporcionar soporte estable para ejes giratorios en varios sistemas mecánicos. Se utiliza ampliamente en maquinaria agrícola, sistemas transportadores y equipos industriales. Cuenta con una carcasa robusta y un inserto de rodamiento, y es fácil de instalar y alinear, lo que ayuda a reducir la deflexión del eje durante la operación.

Enviar Consulta

Descripción del Producto

En qué consiste este producto

La carcasa de chumacera consta de un cuerpo de carcasa, un rodamiento (a menudo es un rodamiento de bolas o un rodamiento de rodillos esféricos) y accesorios de montaje, como pernos. La carcasa está diseñada con una base o brida para una fijación segura a marcos o superficies, mientras que el cojinete interior aloja el eje giratorio. Algunos modelos están diseñados con sellos o cubiertas que se utilizan para proteger el rodamiento de contaminantes como el polvo y la humedad, lo cual es útil en entornos de trabajo hostiles.

El material de la carcasa se elige por su rigidez y resistencia a la corrosión: el hierro fundido es común para aplicaciones generales, mientras que el acero inoxidable se puede utilizar en maquinaria de procesamiento de alimentos o entornos marinos. Desde el uso práctico, este diseño integrado simplifica la configuración del soporte del eje y ayuda a mantener la alineación, lo que ayuda a un funcionamiento más suave.

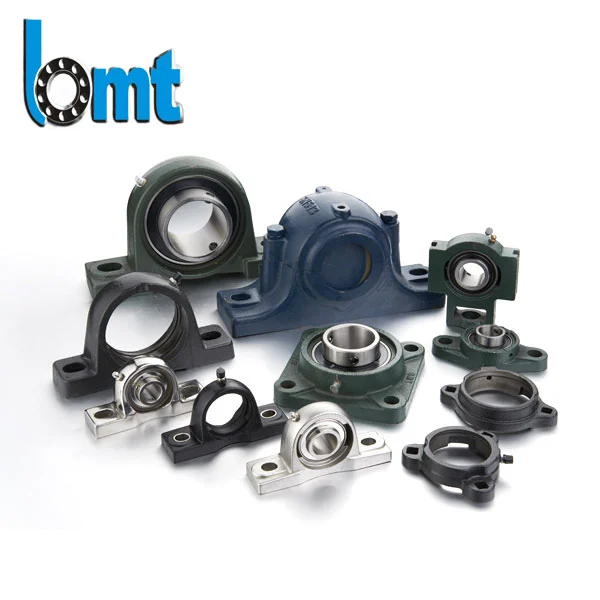

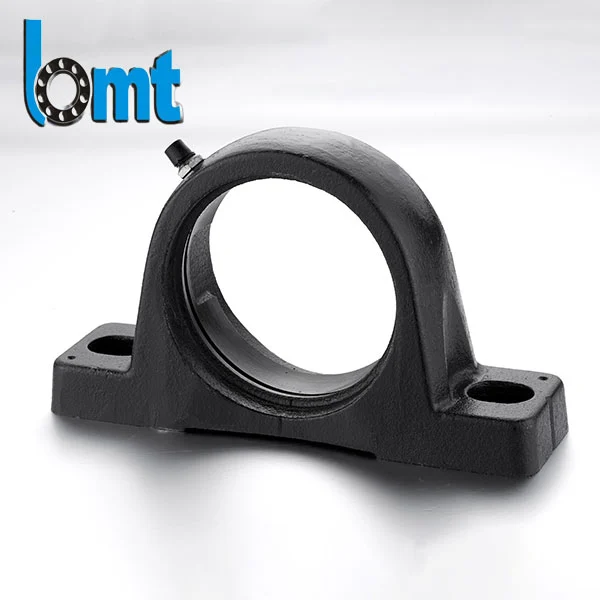

Pillow Block Housing

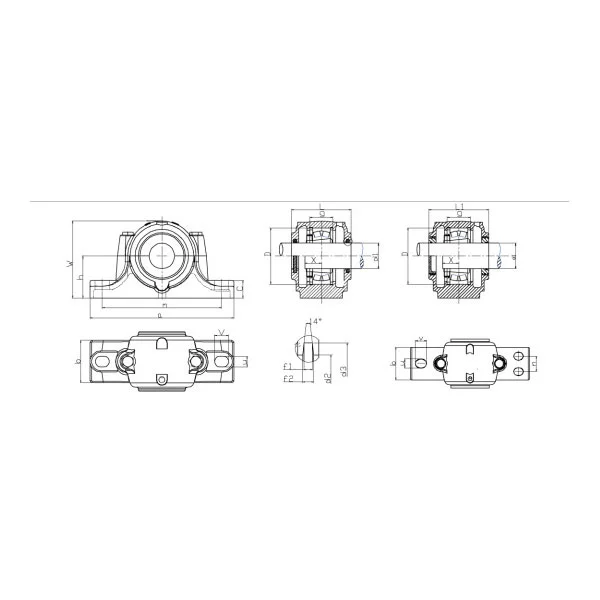

Parámetros técnicos

Bloque de plomada y carcasa: SN500, 600, SSN500, 600
Vivienda No.	Eje en el que está	Dimensiones (mm)																Rodamiento No.		Manga adaptadora		Anillo de localización
Vivienda No.	milímetros	D H8	a	b	c	gramos H12	hh12	L	W	m	S	u	V	d2 H12	d3 H12	ser H13	f2	Rodamiento No.		Manga adaptadora		Número	CANTIDAD
SN505	20	52	165	46	22	25	40	67	75	130	M12	15	20	21.5	31	3	4.2	1205K 2205K	22205K	H205 H305	HE205 HE305	SR52X5 SR52X7	2 1
SN506	25	62	185	52	22	30	50	77	90	150	M12	15	20	26.5	38	4	5.4	1206K 2206K	22206K	H206 H306	HE206 HE306	SR62X 7 SR62X 10	2 1
SN507	30	72	185	52	22	33	50	82	95	150	M12	15	20	31.5	43	4	5.4	1207K 2207K	22207K	H207 H307	HE207 HE307	SR72X8 SR72X 1 0	2 1
SN508	35	80	205	60	25	33	60	85	110	170	M12	15	20	36.5	48	4	5.4	1208K 2208K	22208K	H208 H308	HE208 HE308	SR80X 7.5 SR80X 10	2 1
SN509	40	85	205	60	25	31	60	85	112	170	M12	16	20	41.5	63	4	5.4	1209K 2209K	22209K	H209 H309	HE209 HE309	SR85X6 SR85X8	2 1
SN510	45	90	205	60	25	33	60	90	115	170	M12	16	20	46.5	68	4	5.4	1210K 2210K	22210K	H210 H310	HE210 HE310	SR90X6.5 SR90X 10	2 1
SN511	50	100	255	70	28	33	70	95	130	210	M16	18	23	51.5	67	5	6.9	1211K 2211K	22211K	H211 H311	HE211 HE311	SR100X6 SR100X8	2 1
SN512	55	110	255	70	30	38	70	105	135	210	M16	18	23	56.5	72	5	6.9	1212K 2212K	22212K	H212 H312	HE212 HE312	SR110X8 SR110X10	2 1
SN513	60	120	275	80	30	43	80	110	150	230	M16	18	23	62	77	5	6.8	1213K 2213K	22213K	H213 H313	HE213 HE313	SR120X10 SR120X12	2 1
SN515	65	130	280	80	30	41	80	115	155	230	M16	18	23	67	82	5	6.8	1215K 2215K	22215K	H215 H315	HE215 HE315	SR130X8 SR130X10	2 1
SN516	70	140	315	90	32	43	95	120	175	260	M20	22	27	72	89	6	8.1	1216K 2216K	22216K	H216 H316	HE216 HE316	SR140X8. 5SR140X10	2 1
SN517	75	150	320	90	32	46	95	125	185	260	M20	22	27	77	94	6	8.1	1217K 2217K	22217K	H217 H317	HE217 HE317	SR150X9 SR150X10	2 1
SN518	80	160	345	100	35	62.4	100	145	195	290	M20	22	27	82	99	6	8.1	1218K 2218K	22218K 23218K	H218 H318 H2318	HE218 HE318 HE2318	SR160X16. 2 SR160X11.2 SR160X10	2 2 1
SN519	85	170	345	100	35	53	112	140	210	290	M20	22	27	87	104	6	8.1	1219K 2219K	22219K	H219 H319	HE219 HE319	SR170X10. 5SR170X10	2 1
SN520	90	180	380	110	40	70.3	112	160	218	320	M24	26	32	92	111	7	9.3	2220K	22220K 23220K	H320 H2320	HE320 HE2320	SR180X12. 1SR180X10	2 1
SN522	100	200	410	120	45	80	125	175	240	350	M24	26	32	102	125	8	10.8	2222K	22222K 23222K	H322 H2322	HE322 HE2322	SR200X13. 5SR200X10	2 1
SN524	110	215	410	120	45	86	140	185	270	350	M24	26	32	113	135	8	10.7		22224K 23224K	H3124 H2324	HE3124 HE2324	SR215X14 SR215X10	2 1
SN526	115	230	445	130	50	90	150	190	290	380	M24	28	36	118	140	8	10.7		22226K 23226K	H3126 H2326	HE3126 HE2326	SR230X13 SR230X10	2 1
SN528	125	250	500	150	50	98	150	205	305	420	M30	33	42	128	154	9	12.2		22228K 23228K	H3128 H2328	HE3128 HE2328	SR250X15 SR250X10	2 1
SN530	135	270	530	160	60	106	160	220	325	450	M30	33	42	138	164	9	12.2		22230K 23230K	H3130 H2330	HE3130 HE2330	SR270X16. 5 SR270X10	2 1
SN532	140	290	550	160	60	114	170	235	345	470	M30	33	42	143	173	10	13.7		22232K 23232K	H3132 H2332	HE3132 HE2332	SR290X17 SR290X10	2 1
SN605	20	62	185	52	22	34	50	80	90	150	M12	15	20	21.5	31	3	4.2	1305K 2305K		H305 H2305	HE305 HE2305	SR62X8. 5SR62X10	2 1
SN606	25	72	185	52	22	37	50	82	95	150	M12	15	20	26.5	38	4	5.4	1306K 2306K		H306 H2306	HE306 HE2306	SR72X9 SR72X10	2 1
SN607	30	80	205	60	25	41	60	90	110	170	M12	15	20	31.5	43	4	5.4	1307K 2307K		H307 H2307	HE307 HE2307	SR80X10 SR80X10	2 1
SN608	35	90	205	60	25	43	60	95	115	170	M1 2	15	20	36.5	48	4	5.4	1308K 2308K	21308K 22308K	H308 H2308	HE308 HE2308	SR90X10 SR90X10	2 1
SN609	40	100	255	70	28	46	70	105	130	210	M16	18	23	41.5	53	4	5.4	1309K 2309K	21309K 22309K	H309 H2309	HE309 HE2309	SR100X10.5 SR100X10	2 1
SN610	45	110	255	70	30	50	70	115	135	210	M1 6	18	23	46.5	58	4	5.4	1310K 2310K	21310K 22310K	H310 h2310	He310 es un	SR110X11.5 SR110X10	2 1
SN611	50	120	275	80	30	53	80	120	150	230	M16	18	23	51.5	67	5	6.9	1311K 2311K	21311K 22311K	H311 H2311	HE311 HE2311	SR120X12 SR120X10	2 1
SN612	55	130	280	80	30	56	80	125	155	230	M1 6	18	23	56.5	72	5	6.9	1312K 2312K	21312K 22312K	H312 H231 2	HE312 HE2312	SR130X12.5 SR130X10	2 1
SN613	60	140	315	90	32	58	95	130	175	260	M20	22	27	62	77	5	6.8	1313K 2313K	21313K 22313K	H313 H2313	HE313 HE2313	SR140X12.5 SR140X10	2 1
SN615	65	160	345	100	35	65	100	140	195	290	M20	22	27	67	82	5	6.8	1315K 2315K	21315K 22315K	H315 H2315	HE315 HE2315	SR160X14 SR160X10	2 1
SN616	70	170	345	100	35	68	112	145	212	290	M20	22	27	72	89	6	8.1	1316K 2316K	21316K 22316K	H316 H2316	HE316 HE2316	SR170X14.5 SR170X10	2 1
SN617	75	180	380	110	40	70	112	155	218	320	M24	26	32	77	94	6	8.1	1317K 2317K	21317K 22317K	H317 H2317	HE317 HE2317	SR180X14.5 SR180X10	2 1
SN618	80	190	400	110	33	74	112	160	230	320	M24	26	35	82	99	6	8.1	1318K 2318K	22318K	H318 H2318	HE318 HE2318	SR190X15.5 SR190X10	2 1
SN619	85	200	420	120	36	77	125	170	245	350	M24	26	35	87	104	6	8.1	1319K 2319K	22319K	H319 H2319	HE319 HE2319	SR200X16 SR200X10	2 1
SN620	90	215	420	120	38	83	140	175	280	350	M24	26	35	92	111	7	9.3	1320K 2320K	22320K	H320 HE2320	HE320 HE2320	SR215X18 SR215X10	2 1
SN622	100	240	460	130	40	90	150	190	300	390	M24	28	38	102	125	8	10.8	1322K 2322K	22322K	H322 H2322	HE322 HE2322	SR240X20 SR240X10	2 1
SN624	110	260	540	160	50	96	160	205	325	450	M30	33	42	113	135	8	10.7		22324K	H2324	HE2324	SR260X10	2 1
SN626	115	280	560	160	50	103	170	215	350	470	M30	33	42	118	140	8	10.7		22326K	H2326	HE2326	SR280X 10	2 1
SN628	125	300	630	170	55	112	180	235	375	520	M30	35	45	128	154	9	12.2		22328K	H2328	HE2328	SR300X10	2 1
SN630	135	320	680	180	55	118	190	245	395	560	M30	35	45	138	164	9	12.2		22330K	H2330	HE2330	SR320X 10	2 1
SN632	140	340	710	190	60	124	200	255	415	580	M36	42	52	143	173	10	13.7		22332K	H2332	HE2332	SR340X10	2 1

Bloque de plomada y carcasa: SNL200
Número de vivienda	eje d	h	a	e	b	u	v	c	w	L	d1	d2	j	F	g	D	S	Cojinete	Anillo de localización
Número de vivienda	eje d	h	a	e	b	u	v	c	w	L	d1	d2	j	F	g	D		Cojinete	tamaño	cantidad
SNL 205	25	40	165	130	46	13	20	19	74	67	36.5	44.5	7.5	5	25	52	M10	1205 2205 22205	SR525 SR523,5 SR52*3,5	2 2 2
SNL 206	30	50	185	150	52	15	20	22	89	77	46.5	54.5	7.5	5	32	62	M12	1206 2206 22206	SR628 SR626 SR62*6	2 2 2
SNL 207	35	50	185	150	52	15	20	22	93	82	56.5	64.5	7.5	5	34	72	M12	1207 2207 22207	SR728,5 SR725,5 SR72*5,5	2 2 2
SNL 208	40	60	205	170	60	15	20	25	108	85	62	70.5	7.5	5	39	80	M12	1208 2208 22208	SR8010,5 SR808 SR80*8	2 2 2
SNL 209	45	60	205	170	60	15	20	25	109	85	67	75.5	8.5	5	30	85	M12	1209 2209 22209	SR855.5 SR857 SR85*7	2 1 1
SNL 210	50	60	205	170	60	15	20	25	113	90	72	80.5	8.5	5	41	90	M12	1210 2210 22210	SR9010,5 SR909 SR90*9	2 2 2
SNL 211	55	70	255	210	70	18	24	28	128	95	77	85.5	8.5	5	44	100	M16	1211 2211 22211	SR10011,5 SR1009,5 SR100*9,5	2 2 2
SNL 212	60	70	255	210	70	18	23	30	134	105	87	95.5	8.5	5	48	110	M16	1212 2212 22212	SR11013 SR11010 SR110*10	2 2 2
SNL 213	65	80	275	230	80	18	24	30	149	110	92.5	101	8.5	5	51	120	M16	1213 2213 22213	SR12014 SR12010 SR120*10	2 2 2
SNL 215	75	80	280	230	80	18	24	30	155	115	102.5	111	8.5	5	56	130	M16	1215 2215 22215	SR13015,5 SR13012,5 SR130*12,5	2 2 2
SNL 216	80	95	315	260	90	22	28	32	177	120	108	116.5	10.5	5	58	140	M20	1216 2216 22216	SR14016 SR14012,5 SR140*12,5	2 2 2
SNL 217	85	95	320	260	90	22	28	32	183	125	120.5	112	10.5	5	61	150	M20	1217 2217 22217	SR15016,5 SR15012,5 SR150*12,5	2 2 2
SNL 218	90	100	345	290	100	22	28	35	194	140	120	128.5	9	5	65	160	M20	1218 2218 22218	SR16017,5 SR16012,5 SR160*12,5	2 2 2

Número de vivienda	ejecútelo		h	a	e	b	u	v	c	w	L	L2	d1	d2	j	F	g	D	S	Número de rodamiento	Anillo de localización
Número de vivienda	y	base de datos	h	a	e	b	u	v	c	w	L	L2	d1	d2	j	F	g	D	S	Número de rodamiento	Número	CANTIDAD
SNL305	25	30	50	185	150	52	15	20	22	89	77	89	46.5	54.5	7.5	5	32	62	M12	1305 2305 21305	SR627,5 SR624 SR62*7,5	2 2 2
SNL306	30	35	50	185	150	52	15	20	22	93	82	94	46.5	54.5	7.5	5	34	72	M12	1306 2306 21306	SR727,5 SR723,5 SR72*7,5	2 2 2
SNL307	35	45	60	205	170	60	15	20	25	108	85	99	62	70.5	7.5	5	39	80	M12	1307 2307 21307	SR809 SR804 SR80*9	2 2 2
SNL308	40	50	60	205	170	60	15	20	25	113	90	102	62	70.5	8.5	5	41	90	M12	1308 2308 21308 22308	SR909 SR904 SR909 SR904	2 2 2 2
SNL309	45	55	70	255	210	70	18	23	28	128	95	107	67	75.5	8.5	5	44	100	M16	1309 2309 21309 22309	SR1009,5 SR1004 SR1009,5 SR1004	2 2 2 2
SNL310	50	60	70	255	210	70	18	23	30	134	105	117	72	80.5	8.5	5	48	110	M16	1310 2310 21310 22310	SR11010,5 SR1104 SR11010,5 SR1104	2 2 2 2
SNL311	55	65	80	275	230	80	18	24	30	149	110	122	77	85.5	8.5	5	51	120	M16	1311 2311 21311 22311	SR12011 SR1204 SR12011 SR1204	2 2 2 2
SNL312	60	70	80	280	230	80	18	26	30	155	115	127	87	95.5	8.5	5	56	130	M16	1312 2312 21312 22312	SR13012,5 SR1305 SR13012,5 SR1305	2 2 2 2
SNL313	65	75	95	315	260	90	22	29	32	177	120	138	92.5	101	10.5	5	58	140	M20	1313 2313 21313 22313	SR14012,5 SR1405 SR14012,5 SR1405	2 2 2 2
SNL314	70	80	95	320	260	90	22	30	32	183	125	143	97.5	106	10.5	5	61	150	M20	1314 2314 21314 22314	SR15013 SR1505 SR15013 SR1505	2 2 2 2
SNL315	75	85	100	345	290	100	22	27	35	194	140	158	102.5	111	10.5	5	65	160	M20	1315 2315 21315 22315	SR16014 SR1605 SR16014 SR1605	2 2 2 2
SNL316	80	90	112	345	290	100	22	27	35	212	145	163	131	141	11.5	6	68	170	M20	1316 2316 21316 22316	SR17014,5 SR1705 SR17014,5 SR1705	2 2 2 2
SNL317	85	95	112	380	320	110	26	32	40	218	160	178	137.5	147.5	11.5	6	70	180	M24	1317 2317 21317 22317	SR18014,5 SR1805 SR18014,5 SR1805	2 2 2 2
SNL319	95	110	125	410	350	120	26	32	45	242	175	191	147.5	157.5	11.5	6	80	200	M24	1319 2319 21319 22319	SR20017,5 SR2006,5 SR20017,5 SR2006,5	2 2 2 2
SNL320	100	115	140	410	350	120	26	32	45	271	185	199	157.5	167.5	11.5	6	86	215	M24	1320 2320 21320 22320	SR21519,5 SR2156,5 SR21519,5 SR2156,5	2 2 2 2

Bloque de plomada y carcasa: SNL500
Número de vivienda	eje d	h	a	e	b	u	v	c	w	L	d1	d2	j	F	g	D	S	Cojinete	Manga	Anillo de localización
Número de vivienda	eje d	h	a	e	b	u	v	c	w	L	d1	d2	j	F	g	D		Cojinete	Manga	parte no	cantidad
SNL505	20	40	165	130	46	15	20	19	74	67	31.5	39.5	7.5	5	25	52	M10	1205K	H205	SR52*5	2
SNL506	25	50	185	150	52	15	22	22	89	77	36.5	44.5	7.5	5	32	62	M10	1206K	H206	SR62*8	2
SNL507	30	50	185	150	52	15	20	22	93	82	46.5	54.5	7.5	5	34	72	M10	1207K 22207K	H207 H307	SR728,5 SR725,5	2 2
SNL508	35	60	205	170	60	15	20	25	108	85	51.5	59.5	7.5	5	39	80	M12	1208K 22208K	H208 H308	SR8010,5 SR808	2 2
SNL509	40	60	205	170	60	15	20	25	109	85	56.5	64.5	8.5	5	30	85	M12	1209K 22209K	H209 H309	SR855.5 SR857	2 1
SNL510	45	60	205	170	60	15	20	25	113	90	62	70.5	8.5	5	41	90	M12	1210K 22210K	H210 H310	SR9010,5 SR909	2 2
SNL511	50	70	255	210	70	18	23	28	128	95	67	75.5	8.5	5	44	100	M16	1211K 22211K	H211 H311	SR10011,5 SR1009,5	2 2
SNL512	55	70	255	210	70	18	23	30	134	105	72	80.5	8.5	5	48	110	M16	1212K 22212K	H212 H312	SR11013 SR11010	2 2
SNL513	60	80	275	230	80	18	24	30	149	110	77	85.5	8.5	5	51	120	M16	1213K 22213K	H213 H313	SR12014 SR12010	2 2
SNL515	65	80	280	230	80	18	26	30	155	115	87	95.5	8.5	5	56	130	M16	1215K 22215K	H215 H315	SR13015,5 SR13012,5	2 2
SNL516	70	95	315	260	90	22	29	32	177	120	92.5	101	10.5	5	58	140	M20	1216K 22216K	H216 H316	SR14016 SR14012,5	2 2
SNL517	75	95	320	260	90	22	30	32	183	125	97.5	106	10.5	5	61	150	M20	1217K 22217K	H217 H317	SR15016,5 SR15012,5	2 2
SNL518	80	100	345	290	100	22	27	35	194	140	102.5	111	10.5	5	65	160	M20	1218K 22218K 23218K	H218 H318 H2318	SR16017,5 SR16012,5 SR160*12,5	2 2 1
SNL519	85	112	345	290	100	22	27	35	212	145	131	141	11.5	6	68	170	M20	1219K 22219K	H219 H319	SR17018 SR17012,5	2 2
SNL520	90	112	380	320	110	26	32	40	218	160	137.5	147.5	11.5	6	70	180	M24	22220K 23220K	H320 H2320	SR18012 SR1809,7	2 1
SNL522	100	125	410	350	120	26	32	45	242	175	147.5	157.5	11.5	6	80	200	M24	1222K 22222K 23222K	H222 H322 H2322	SR20021 SR20013,5 SR200*10,2	2 2 1
SNL524	110	140	410	350	120	26	32	45	271	185	157.5	167.5	11.5	6	86	215	M24	22224K 23224K	H3124 H2324	SR21514 SR21510	2 1
SNL526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	13	6	90	230	M24	22226K 23226K	H3126 H2326	SR23013 SR23010	2 1
SNL528	125	150	500	420	150	35	42	50	302	205	177.5	187.5	13	6	98	250	M30	22228K 23228K	H3128 H2328	SR25015 SR25010	2 1
sl530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	13.5	6	106	270	M30	22230K 23230K	H3130 H2330	SR27016,5 SR27010	2 1
SNL532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	13.5	6	114	290	M30	22232K 23232K	H3132 H2332	SR29017 SR29010	2 1

Bloque de plomada y carcasa: SNL3000
Rodamiento No.	Diámetro del eje (d)	D	g	L	c	w	h	m	a	b	s	v	u	n	Cojinete	Manguito adaptador	Anillo de localización
Rodamiento No.	Diámetro del eje (d)	D	g	L	c	w	h	m	a	b	s	v	u	n	Cojinete	Manguito adaptador	Número	Cantidad
SNL 3036 TORTUGA	160	280	108	226	180	333	170	430	510	70	24	34	28	100	23036K	H3036	SR280*17	2
SNL 3038TURT	170	290	115	235	190	353	180	450	530	75	24	34	28	110	23038K	H3038	SR290*10	4
SNL 3040TURT	180	310	122	255	210	375	190	480	560	80	24	34	28	120	23040K	H3040	SR310*10	4
SNL 3044 TORTUGA	200	340	130	274	230	411	210	510	610	85	30	42	35	130	23044K	OH3044H	SR340*10	4
SNL 3048 TORTUGA	220	360	140	280	240	434	220	540	640	90	30	42	35	140	23048K	OH3048H	SR360*12	4
SNL 3052 TORTUGA	240	400	148	300	260	474	240	600	700	95	30	42	35	150	23052K	OH3052H	SR400*22	2
SNL 3056 TORTUGA	260	420	166	315	280	516	260	650	770	100	36	50	42	160	23056K	OH3056H	SR420*10	6
SNL 3060 TORTUGA	280	460	168	315	280	551	280	670	790	105	36	50	42	160	23060K	OH3060H	SR460*25	2
SNL 3064 TORTUGA	300	480	181	345	310	591	300	710	830	110	36	50	42	190	23064K	OH3064H	SR480*10	6
SNL 3068 TORTUGA	320	520	197	365	330	631	320	750	880	115	36	50	42	200	23068K	OH3068H	SR520*16	4
SNL 3072 TORTUGA	340	540	198	365	330	631	320	750	880	115	36	50	42	200	23072K	OH3072H	SR540*16	4
SNL 3076 FTURT	360	560	135	395	360	675	340	810	950	120	36	50	42	220	23076K	OH3076H	_	_
SNL 3080 FTURT	380	600	148	395	360	695	350	840	1000	120	36	50	42	220	23080K	OH3080H	_	_

Bloque de plomada y carcasa: SNL3100
Número de vivienda	eje d	D	a	b	c	g	h	L	W	m	n	u	v	J	S	Cojinete	Manga		Anillo de localización
Número de vivienda	eje d	D	a	b	c	g	h	L	W	m	n	u	v	J	S	Cojinete	Manga		Número de pieza	cantidad
SNL 3134	150	280	510	180	70	108	170	230	333	430	100	28	34	14	M24	23134K	H3134	HE3134	SR280*10	2
SNL 3136	160	300	530	190	75	116	180	240	353	450	110	28	34	15	M24	23136K	H3136	HE3136	SR300*10	2
SNL 3138	170	320	560	210	80	124	190	260	375	480	120	28	34	10	M24	23138K	H3138	HE3138	SR320*10	2
SNL 3140	180	340	610	230	85	132	210	280	411	510	130	35	42	10	M30	23140K	H3140	HE3140	SR340*10	2
SNL 3144	200	370	640	240	90	140	220	290	434	540	140	35	42	12	M30	23144K	H3144		SR370*10	2
SNL 3148	220	400	700	260	95	148	240	310	474	600	150	35	42	12	M30	23148K	H3148		SR4000*10	2
SNL 3152	240	440	770	280	100	164	260	320	516	650	160	42	50	13	M36	23152K	H3152		SR440*10	2
SNL 3156	260	460	790	280	105	166	280	320	551	670	160	42	50	16	M36	23156K	H3156		SR460*10	2
SNL 3160	280	500	830	310	110	180	300	350	591	710	190	42	50	22	M36	23160K	H3160		SR500*10	2
SNL 3164	300	540	880	330	115	196	320	370	631	750	200	42	50	23	M36	23164K	H3164		SR540*10	2

Bloque de plomada y carcasa: SN200, SN300
Vivienda No.	Diámetro del eje (mm)		Dimensiones (mm)															Rodamiento No.		Anillo de localización
Vivienda No.	d	De	D H8	a	b	c	gramos H12	hh12	L	W	m	u	V	d2 H12	d3 H12	f1 H12	f2	Rodamiento No.		Número	CANTIDAD
SN205	25	30	52	165	46	22	25	40	67	75	130	15	20	31.5	43	4	5.4	1205 2205	22205	SR52X5 SR52X7	2 1
SN206	30	35	62	185	52	22	30	50	77	90	150	15	20	36.5	48	4	5.4	1206 2206	22206	SR62X7 SR62X10	2 1
SN207	35	45	72	185	52	22	33	50	82	95	150	15	20	46.5	58	4	5.4	1207 2207	22207	SR72X8 SR72X10	2 1
SN208	40	50	80	205	60	25	33	60	85	110	170	15	20	51.5	67	5	6.9	1208 2208	22208	SR80X7.5 SR80X10	2 1
SN209	45	55	85	205	60	25	31	60	85	112	170	15	20	56.5	72	5	6.9	1209 2209	22209	SR85X6 SR85X8	2 1
SN210	50	60	90	205	60	25	33	60	90	115	170	15	20	62	77	5	6.8	1210 2210	22210	SR90X6.5 SR90X10	2 1
SN211	55	65	100	255	70	28	33	70	95	130	210	18	23	67	82	5	6.8	1211 2211	22211	SR100X6 SR100X8	2 1
SN212	60	70	110	255	70	30	38	70	105	135	210	18	23	72	89	6	8.1	1212 2212	22212	SR110X8 SR110X10	2 1
SN213	65	75	120	275	80	30	43	80	110	150	230	18	23	77	94	6	8.1	1213 2213	22213	SR120X10 SR120X12	2 1
SN214	70	80	125	275	80	30	44	80	115	155	230	18	23	82	99	6	8.1	1214 2214	22214	SR125X10 SR125X13	2 1
SN215	75	85	130	280	80	30	41	80	115	155	230	18	23	87	104	6	8.1	1215 2215	22215	SR130X8 SR130X10	2 1
SN216	80	90	140	315	90	32	43	95	120	175	260	22	27	92	111	7	9.3	1216 2216	22216	SR140X8.5 SR140X10	2 1
SN217	85	95	150	320	90	32	46	95	125	185	260	22	27	97	116	7	9.3	1217 2217	22217	SR150X9 SR150X10	2 1
SN218	90	100	160	345	100	35	62.4	100	145	195	290	22	27	102	125	8	10.8	1218 2218	22218 23218	SR160X16.2 SR160X11.2 SR160X10	2 2 1
SN219	95	110	170	345	100	35	53	112	140	210	290	22	27	113	135	8	10.7	1219 2219	22219	SR170X10.5 SR170X10	2 1
SN220	100	115	180	380	110	40	70.3	112	160	218	320	26	32	118	140	8	10.7	1220 2220	22220 23220	SR180X18.1 SR180X12.1 SR180X10	2 2 1
SN222	110	125	200	410	120	45	80	125	175	240	350	26	32	128	154	9	12.2	1222 2222	22222 23222	SR200X21 SR200X13.5 SR200X10	2 2 1
SN224	120	135	215	410	120	45	86	140	185	270	350	26	32	138	164	9	12.2		22224 23224	SR215X14 SR215X10	2 1
SN226	130	145	230	445	130	50	90	150	190	290	380	28	36	148	178	10	13.7		22226 23226	SR230X13 SR230X10	2 1
SN228	140	155	250	500	150	50	98	150	205	305	420	33	42	158	188	10	13.7		22228 23228	SR250X15 SR250X10	2 1
SN230	150	165	270	530	160	60	106	160	220	325	450	33	42	168	198	10	13.7		22230 23230	SR270X16.5 SR270X10	2 1
SN232	160	175	290	550	160	60	114	170	235	345	470	33	42	178	208	10	13.7		22232 23232	SR290X17 SR290X10	2 1
SN305	25	30	62	185	52	22	34	50	80	90	150	15	20	31.5	43	4	5.4	1305 2305		SR62X8.5 SR62X10	2 1
SN306	30	35	72	185	52	22	37	50	82	95	150	15	20	36.5	48	4	5.4	1306 2306		SR72X 9 SR72X 10	2 1
SN307	35	45	80	205	60	25	41	60	90	110	170	15	20	46.5	58	4	5. 4	1307 2307		SR80X10 SR80X10	2 1
SN308	40	50	90	205	60	25	43	60	95	115	170	15	20	51.5	67	5	6.9	1308 2308	21308 22308	SR90X10 SR90X10	2 1
SN309	45	55	100	255	70	28	46	70	105	130	210	18	23	56.5	72	5	6.9	1309 2309	21309 22309	SR100X10.5 SR100X10	2 1
SN310	50	60	110	255	70	30	50	70	115	135	210	18	23	62	77	5	6.8	1310 2310	21310 22310	SR110X11.5 SR110X10	2 1
SN311	55	65	120	275	80	30	53	80	120	150	230	18	23	67	82	5	6.8	1311 2311	21311 22311	SR120X12 SR120X10	2 1
SN312	60	70	130	280	80	30	56	80	125	155	230	18	23	72	89	6	8.1	1312 23 12	21312 22312	SR130X12.5 SR130X10	2 1
SN313	65	75	140	315	90	32	58	95	130	175	260	22	27	77	94	6	8.1	1313 2313	21313 22313	SR140X12.5 SR140X10	2 1
SN314	70	80	150	320	90	32	61	95	130	185	260	22	27	82	99	6	8.1	1314 2314	21314 22314	SR150X13 SR150X10	2 1
SN315	75	85	160	345	100	35	65	100	140	195	290	22	27	87	104	6	8.1	1315 2315	21315 22315	SR160X14 SR160X10	2 1
SN316	80	90	170	345	100	35	68	112	145	212	290	22	27	92	111	7	9.3	1316 2316	21316 22316	SR170X14.5 SR170X10	2 1
SN317	85	95	180	380	110	40	70	112	155	218	320	26	32	97	116	7	9.3	1317 2317	21317 22317	SR180X14.5 SR180X10	2 1
SN318	90	100	190	400	110	33	74	112	160	230	320	26	35	102	125	8	10.8	1318 2318	21318 22318	SR190X15.5 SR190X10	2 1
SN319	95	110	200	420	120	36	77	125	170	245	350	26	35	113	135	8	10.7	1319 2319	21319 22319	SR200X16 SR200X10	2 1
SN320	100	115	215	420	120	38	83	140	175	280	350	26	35	118	140	8	10.7	1320 2320	21320 22320	SR215X18 SR215X10	2 1
SN322	110	125	240	460	130	40	90	150	190	300	390	28	38	128	154	9	12.2	1322 2322	21322 22322	SR240X20 SR240X10	2 1
SN324	120	135	260	540	160	50	96	160	205	325	450	33	42	138	164	9	12.2		22324	SR260X10	1
SN326	130	150	280	560	160	50	103	170	215	350	470	33	42	153	183	10	13.7		22326	SR280X10	1
SN328	140	160	300	630	170	55	112	180	235	375	520	35	45	163	193	10	13.7		22328	SR300X10	1
SN330	150	170	320	680	180	55	118	190	245	395	560	35	45	173	203	10	13.7		22330	SR320X10	1
SN332	160	180	340	710	190	60	124	200	255	415	580	42	52	183	213	10	13.7		22332	SR340X10	1

Bloque de plomada y carcasa: SNU500, SNG500
Vivienda No.	Eje en el que está	Dimensiones (mm)																		Rodamiento No.	Manga adaptadora	Anillo de localización
	(mm)	Hh12	a	e	b	u	v	c	W	L	d1 H12	d2 H12	n	J	F	gramos H12	También H8	S			Manga adaptadora	Número	CANTIDAD
	(mm)	Hh12	a	e	b	u	v	c	W	L	d1 H12	d2 H12	n	J	F	gramos H12	También H8	-2	-4
SNU505	20	40	165	130	46	13	20	19	71	67	31.5	39.5		7.5	5	25	52	M10		1205K	H205	SR52X5	2
SNU506-605	25	50	185	150	52	13	22	22	87	77	36.5	44.5		7.5	5	32	62	M10		1206K	H206	SR62X5	2
SNU507-606	30	50	185	150	52	13	20	22	92	82	46.5	54.5		7.5	5	34	72	M10		1207K 22207K	H207 H307	SR72X8.5 SR72X5.5	2 2
SNU508-607	35	60	205	170	60	15	20	25	106	85	51.5	59.5		7.5	5	39	80	M12		1208K 22208K	H208 H308	SR80X10.5 SR80X8	2 2
SNU509	40	60	205	170	60	15	20	25	109	85	56.5	64.5		8.5	5	30	85	M12		1209K 22209K	H209 H309	SR85X5.5 SR85X7	2 1
SNU510-608	45	60	205	170	60	15	20	25	112	90	62	70.5		8.5	5	41	90	M12		1210K 22210K	H210 H310	SR90X10.5 SR90X9	2 2
SNU511-609	50	70	255	210	70	18	23	28	127	95	67	75.5	35	8.5	5	44	100	M16	M12	1211K 22211K	H211 H311	SR100X11.5 SR100X9.5	2 2
SNU512-610	55	70	255	210	70	18	23	30	133	105	72	80.5	35	8.5	5	48	110	M16	M12	1212K 22212K	H212 H312	SR110X13 SR110X10	2 2
SNU513-611	60	80	275	230	80	18	24	30	148	110	77	85.5	35	8.5	5	51	120	M16	M12	1213K 22213K	H213 H313	SR120X14 SR120X10	2 2
SNU515-612	65	80	280	230	80	18	26	30	154	115	87	95.5	40	8.5	5	56	130	M16	M12	1215K 22215K	H215 H315	SR130X15.5 SR130X12.5	2 2
SNU516-613	70	95	315	260	90	22	29	32	175	120	92.5	101	40	10.5	5	58	140	M20	M12	1216K 22216K	H216 H316	SR140X16 SR140X12 5	2 2
SNU517	75	95	320	260	90	22	30	32	181	125	97.5	106	50	10.5	5	61	150	M20	M12	1217K 22217K	H217 H317	SR150X16.5 SR150X12.5	2 2
SNU518-615	80	100	345	290	100	22	27	35	192	140	102.5	111	50	10.5	5	65	160	M20	M16	1218K 22218K 23218K	H218 H318 H2318	SR160X17.5 SR160X12.5 SR160X12.5	2 2 1
SNU519-616	85	112	345	290	100	22	27	35	209	145	131	141	50	11.5	6	68	170	M20	M16	1219K 22219K	H219 H319	SR170X18 SR170X12.5	2 2
SNU520-617	90	112	380	320	110	26	32	40	215	160	137.5	147.5	60	11.5	6	70	180	M24	M16	1220K 22220K 23220K	H220 H320 H2320	SR 180 X18 SR180X12 SR180 X9. 7	2 2 1
SNU522-619	100	125	410	350	120	26	32	45	239	175	147.5	157.5	70	11.5	6	80	200	M24	M16	1222K 22222K 23222K	H222 H322 H2322	SR200X21 SR200X13.5 SR200X10.2	2 2 1
SNU524-620	110	140	410	350	120	26	32	45	271	185	157.5	167.5	70	11.5	6	86	215	M24	M16	22224K 23224K	H3124 H2324	SR215 X14 SR215 X10	2 1
SNU526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	70	13	6	90	230	M24	M20	22226K 23226K	H3126 H2326	SR230X13 SR230X10	2 1
SNU528	125	150	500	420	160	35	42	50	302	205	177.5	187.5	80	13	6	98	250	M30	M24	22228K 23228K	H3128 H2328	SR250X15 SR250X10	2 1
SNU530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	90	13.5	6	106	270	M30	M24	22230K 23230K	H3130 H2330	SR270X16.5 SR270X10	2 1
SNU532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	90	13.5	6	114	290	M30	M24	22232K 23232K	H3132 H2332	SR290 X17 SR290 X10	2 1
SNG507-606	30	50	185	150	52	13	20	22	92	82	46.5	54.5		7.5	5	34	72	M10		1207K 22207K	H207 H307	SR72X8.5 SR72X5.5	2 2
SNG508-607	35	60	205	170	60	15	20	25	106	85	51.5	59.5		7.5	5	39	80	M12		1208K 22208K	H208 H308	SR80X10.5 SR80X8	2 2
SNG509	40	60	205	170	60	15	20	25	109	85	56.5	64.5		8.5	5	30	85	M12		1209K 22209K	H209 H309	SR85X5.5 SR85X7	2 1
SNG510-608	45	60	205	170	60	15	20	25	112	90	62	70.5		8.5	5	41	90	M12		1210K 22210K	H210 H310	SR90X10.5 SR90X9	2 2
SNG511-609	50	70	255	210	70	18	23	28	127	95	67	75.5	35	8.5	5	44	100	M16	M12	1211K 22211K	H211 H311	SR100X11.5 SR100X9.5	2 2
SNG512-610	55	70	255	210	70	18	23	30	133	105	72	80.5	35	8.5	5	48	110	M16	M12	1212K 22212K	H212 H312	SR110X13 SR110X10	2 2
SNG513-611	60	80	275	230	80	18	24	30	148	110	77	85.5	35	8.5	5	51	120	M16	M12	1213K 22213K	H213 H313	SR120X14 SR120X10	2 2
SNG515-612	65	80	280	230	80	18	26	30	154	115	87	95.5	40	8.5	5	56	130	M16	M12	1215K 22215K	H215 H315	SR130X15.5 SR130X12.5	2 2
SNG516-613	70	95	315	260	90	22	29	32	175	120	92.5	101	40	10.5	5	58	140	M20	M12	1216K 22216K	H216 H316	SR140X16 SR140X12.5	2 2
SNG517	75	95	320	260	90	22	30	32	181	125	97.5	106	50	10.5	5	61	150	M20	M12	1217K 22217K	H217 H317	SR150X16.5 SR150X12.5	2 2
SNG518-615	80	100	345	290	100	22	27	35	192	140	102.5	111	50	10.5	5	65	160	M20	M16	1218K 22218K 23218K	H218 H318 H2318	SR160X17.5 SR160X12.5 SR160X12.5	2 2 1
SNG519-616	85	112	345	290	100	22	27	35	209	145	131	141	50	11.5	6	68	170	M20	M16	1219K 22219K	H219 H319	SR170X18 SR170X12.5	2 2
SNG520-617	90	112	380	320	110	26	32	40	215	160	137.5	147.5	60	11.5	6	70	180	M24	M16	1220K 22220K 23220K	H220 H320 H2320	SR180X18 SR180X12 SR180X9.7	2 2 1
SNG522-619	100	125	410	350	120	26	32	45	239	175	147.5	157.5	70	11.5	6	R80	200	M24	M16	1222K 22222K 23222K	H222 H322 H2322	SR200X21 SR200X13.5 SR200X10.2	2 2 1
SNG524-620	110	140	410	350	120	26	32	45	271	185	157.5	167.5	70	11. 5	6	86	215	M24	M16	22224K 23224K	H3124 H2324	SR215X14 SR2I5X10	2 1
SNG526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	70	13	6	90	230	M24	M20	22226K 23226K	H3126 H2326	SR230X13 SR230X10	2 1
SNG528	125	150	500	420	150	35	42	50	302	205	177.5	187.5	80	13	6	98	250	M30	M24	22228K 23228K	H3128 H2328	SR250X15 SR250X10	2 1
SNG530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	90	13.5	6	106	270	M30	M24	22230K 23230K	H3130 H2330	SR270X16.5 SR270X10	2 1
SNG532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	90	13.5	6	114	290	M30	M24	22232K 23232K	H3132 H2332	SR290X17 SR290X10	2 1

Vivienda No.	Diámetro del eje (mm)	Dimensiones (mm)															Rodamiento No.	Manga adaptadora	Anillo de localización
Vivienda No.	D1	hh12	W	L	a	b	c	m	gramos H12	f1 H12	f2	d2 H12	d3 H12	V	u	s	Rodamiento No.	Manga adaptadora	Número	CANTIDAD
S3024K	110	112	215	150	390	110	40	320	56	8	10.7	113	135	30	36	M24	23024K	H3024	FR180/10	1
S3026K	115	125	239	160	420	120	45	350	62	8	10.7	118	140	30	36	M24	23026K	H3026	FR200/10	1
S3028K	125	140	259	170	420	120	45	350	63	9	12.2	128	154	30	36	M24	23028K	H3028	FR210/10	1
S3030K	135	150	278	175	460	130	45	380	66	9	12.2	138	164	30	36	M24	23030K	H3030	FR225/10	1
S3032K	140	150	288	190	470	130	50	390	70	10	13.7	143	173	30	36	M24	23032K	H3032	FR240/10	1
S3034K	150	160	320	200	540	160	55	450	77	10	13.7	153	183	36	48	M30	23034K	H3034	FR260/10	1
S3036K	160	170	340	210	560	160	55	470	84	10	13.7	163	193	36	48	M30	23036K	H3036	FR280/10	1
S3038K	170	170	353	210	560	160	55	470	85	10	13.7	173	203	36	48	M30	23038K	H3038	FR290/10	1
S3040K	180	180	373	235	615	170	60	515	92	10	13.7	183	213	36	48	M30	23040K	H3040	FR310/10	1
S3044K	200	200	408	255	690	190	70	580	100	11	15.5	203	240	42	50	M36	23044K	H3044	FR340/10	1
S3048K	220	210	433	265	720	200	75	610	102	11	15.5	223	260	42	50	M36	23048K	H3048	FR360/10	1
S3052K	240	240	485	285	820	220	80	680	114	12	17.3	243	286	52	70	M45	23052K	H3052	FR400/10	1
S3056K	260	250	505	295	860	230	80	720	116	12	17.3	263	306	52	70	M45	23056K	H3056	FR420/10	1

Bloque de plomada y carcasa: SD3000, SD500, 600
Vivienda No.	Ejecutarlo en	Dimensiones (mm)																	Rodamiento No.	Manga adaptadora	Anillo de localización		Junta tórica
Vivienda No.	Ejecutarlo en	D H8	a	b	c	gramos H12	hh12	L	W	m	n	u	V	s	d2 H12	d3 H12	ser H13	f2	Rodamiento No.	Manga adaptadora	Número	CANTIDAD	Número	CANTIDAD
SD3034	150	260	540	200	50	77	160	230	320	450	110	36	52	M30	153	183	10	13.8	23034K	H3034	SR260X10	1
SD3036	160	280	560	220	50	84	170	250	340	470	120	36	52	M30	163	193	10	13.8	23036K	H3036	SR280X 10	1
SD3038	170	290	560	220	50	85	170	250	345	470	120	36	52	M30	173	203	10	13.8	23038K	H3038	SR290X10	1
SD3040	180	310	620	230	60	92	180	270	360	510	140	36	52	M30	183	213	10	13.8	23040K	H3040	SR310X 10	1
SD3044	200	340	700	260	65	100	200	290	400	570	160	36	55	M30	203	240	11	15.7	23044K	H3044	SR340X10	1
SD3048	220	360	740	270	65	102	210	300	420	610	170	36	55	M30	223	260	11	15.7	23048K	H3048	SR360X10	1
SD3052	240	400	820	300	70	114	240	330	475	680	190	43	62	M36	243	286	12	17.4	23052K	H3052	SR400X 10	1
SD3056	260	420	860	320	85	116	250	350	500	710	200	43	62	M36	263	306	12	17.4	23056K	H3056	SR420X10	1
SD3060	280	460	920	330	85	128	280	360	550	770	210	43	62	M36	283	332	13	19.1	23060K	H3060	SR460X 10	1
SD3064	300	480	940	340	85	131	280	370	560	790	210	43	62	M36	303	352	13	19.1	23064K	H3064	SR480X10	1
SD3068	320	520	1020	370	100	143	310	400	615	860	230	50	70	M42	323	372	13	19.1	23068K	H3068	SR520X 10	1
SD3072	340	540	1060	390	100	144	325	410	640	890	250	50	70	M42	343	392	13	19.1	23072K	H3072	SR540X10	1
SD3076	360	560	1080	390	100	145	340	410	665	900	260	50	70	M42	363	412	13	19.1	23076K	H3076	SR560X10	1
SD534	150	310	620	230	60	106	180	270	360	510	140	36	52	M30	153	183	10	13.8	22234K	H3134	SR310X10	2
SD536	160	320	650	240	60	106	190	280	380	540	150	36	52	M30	163	193	10	13.8	22236K	H3136	SR320X10	2
SD538	170	340	700	260	65	112	200	290	400	570	160	36	55	M30	173	203	10	13.8	22238K	H3138	SR340X10	2
SD540	180	360	740	270	65	118	210	300	420	610	170	36	55	M30	183	213	10	13.8	22240K	H3140	SR360X10	2
SD544	200	400	820	300	70	128	240	330	475	680	190	43	62	M36	203	240	11	15.7	22244K	H3144	SR400X10	2
SD548	220	440	880	310	85	140	260	340	515	740	200	43	62	M36	223	260	11	15.7	22248K	H3148	SR440X10	2
SD552	240	480	940	340	85	150	280	370	560	790	210	43	62	M36	243	286	12	17.4	22252K	H3152	SR480X10	2
SD556	260	500	990	370	100	150	300	390	590	830	230	50	70	M42	263	306	12	17.4	22256K	H3156	SR500X10	2
SD560	280	540	1060	390	100	160	325	410	640	890	250	50	70	M42	283	332	13	19.1	22260K	H316O	SR540X10	2
SD564	300	580	1110	420	110	170	355	440	690	930	270	58	77	M48	303	352	13	19.1	22264K	H3164	SR580X10	2
SD634	150	360	740	270	65	130	210	300	420	610	170	36	55	M30	153	183	10	13.8	22334K	H2334	SR360X10	1
SD636	160	380	780	290	70	136	225	320	450	640	180	43	62	M36	163	193	10	13.8	22336K	H2336	SR380X10	1
SD638	170	400	820	300	70	142	240	330	475	680	190	43	62	M36	173	203	10	13.8	22338K	H2338	SR400X10	1
SD640	180	420	860	320	85	148	250	350	500	710	200	43	62	M36	183	213	10	13.8	22340K	H2340	SR420X10	1
SD644	200	460	920	330	85	155	280	360	550	770	210	43	62	M36	203	240	11	15.7	22344K	H2344	SR460X10	1
SD648	220	500	990	370	100	165	300	390	590	830	230	50	70	M42	223	260	11	15.7	22348K	H2348	SR500X10	1
SD652	240	540	1060	390	100	175	325	410	640	890	250	50	70	M42	243	286	12	17.4	22352K	H2352	SR540X10	1
SD656	260	580	1110	420	110	185	355	440	690	930	270	58	77	M48	263	306	12	17.4	22356K	H2356	SR580X10	1
SD3134-TS	150	280	510	180	70	108	170	240	335	430	100	30	36	M24	230		14		23134K	H3134	SR280x10	2	TS34	2
SD3136-TS	160	300	530	190	75	116	180	250	355	450	110	30	36	M24	240		15		23136K	H3136	SR300x10	2	TS36	2
SD3138-TS	170	320	560	210	80	124	190	270	375	480	120	30	36	M24	260		10		23138K	H3138	SR320x10	2	TS38	2
SD3140-TS	180	340	610	230	85	132	210	290	410	510	130	35	40	M30	280		10		23140K	H3140	SR340x10	2	TS40	2
SD3144-TS	200	370	640	240	90	140	220	300	435	540	140	35	40	M30	290		12		23144K	H3144	SR370x10	2	TS44	2
SD3148-TS	220	400	700	260	95	148	240	320	475	600	150	35	40	M30	310		12		23148K	H3148	SR400x10	2	TS48	2
SD3152-TS	240	440	770	280	100	164	260	330	515	650	160	40	48	M36	320		13		23152K	H3152	SR440x10	2	TS52	2
SD3156-TS	260	460	790	280	105	166	280	330	550	670	160	42	50	M36	320		16		23156K	H3156	SR460x10	2	TS56	2
SD3160-TS	280	500	830	310	110	180	300	360	590	710	190	42	60	M36	350		22		23160K	H3160-HG	SR500x10	2	TS60	2
SD3164-TS	300	540	880	330	115	196	320	380	630	750	200	42	60	M36	370		23		23164K	H3164-HG	SR540x10	2	TS64	2
SD3168-TS	320	580	965	380	120	210	340	410	670	840	240	49	59	M45	390		25		23168K	H3168-HG	SR580x10	2	TS68	2
SD3172-TS	340	600	1040	390	130	212	360	410	720	890	255	49	59	M50	390		22		23172K	H3172-HG	SR600x10	2	TS72	2
SD3176-TS	360	620	1120	400	135	214	380	410	750	980	255	60	72	M55	405		22		23176K	H3176-HG	SR620x10	2	TS76	2
SD3180-TS	380	650	1245	420	140	220	400	440	790	1050	270	65	78	M60	405		22		23180K	H3180-HG	SR650x10	2	TS80	2

Bloque de plomada y carcasa: SD3100
Vivienda No.	Ejecutarlo en	Dimensiones (mm)																	Rodamiento No.	Manga adaptadora		Anillo de localización
Vivienda No.	Ejecutarlo en	D H8	a	b	c	gramos H12	hh12	L	L2	W	m	n	u	v	J	X	Z	S	Rodamiento No.	Manga adaptadora		Número	CANTIDAD
SD3134	150	280	510	18C	70	108	170	230	308	335	430	100	30	36	14	65	120	M24	23134K	H3134	HE3134	SR280X10	2
SD3136	160	300	530	19C	75	116	180	240	318	355	450	110	30	36	15	68	130	M24	23136K	H3136	HE3136	SR300X10	2
SD3138	170	320	560	21C	80	124	190	260	336	375	480	120	30	38	10	80	140	M24	23138K	H3138	HE3138	SR320X10	2
SD3140	180	340	610	23C	85	132	210	280	356	410	510	130	35	40	10	82	150	M30	23140K	H3140	HE3140	SR340X10	2
SD3144	200	370	640	24C	90	140	220	290	368	435	540	140	35	40	12	90	155	M30	23144K	H3144		SR370X10	2
SD3148	220	400	700	26C	95	148	240	310	388	475	600	150	35	40	12	100	160	M30	23148K	H3148		SR400X10	2
SD3152	240	440	770	28C	100	164	260	320	400	515	650	160	40	48	13	105	170	M36	23152K	H3152		SR440X10	2
SD3156	260	460	790	28C	105	166	280	320	400	550	670	160	42	50	16	105	170	M36	23156K	H3156		SR460X10	2
SD316O	280	500	830	31C	110	180	300	350	426	590	710	190	42	60	22	110	190	M36	23160K	H3160		SR500X10	2
SD3164	300	540	880	33C	115	196	320	370	448	630	750	200	42	60	23	120	200	M36	23164K	H3164		SR540X10	2
SD3168	320	580	965	38C	120	210	340	410	488	670	840	240	49	59	25	135	220	M45	23168K	H3168		SR580X10	2
SD3172	340	600	1040	39C	130	212	360	410	498	720	890	255	49	59	22	145	225	M45	23172K	H3172		SR600X10	2
SD3176	360	620	1120	40C	135	214	380	430	520	750	980	255	60	72	22	145	240	M55	23176K	H3176		SR620X10	2
SD318O	380	650	1245	42C	140	220	400	430	552	790	1050	270	65	78	22	150	260	M60	23180K	H3180		SR650X10	2

Bloque de plomada y carcasa: SN3000, 3100
Número de vivienda		Diámetro del eje d1(mm)	Dimensiones (mm)																		Rodamiento No.	Manga adaptadora	Anillo de localización
			D H8	a	b	c	gramos H12	hh12	L	W	m	n	u	v	f1 H13	f2	S		d2 H12	d3 H12			Anillo de localización
			D H8	a	b	c	gramos H12	hh12	L	W	m	n	u	v	f1 H13	f2	-2	-4	d2 H12	d3 H12			Número	CANTIDAD
SN3024	SSN3024	110	180	380	110	40	56	112	160	218	320	60	26	32	8	107	M24	M16	113	135	23024K	H3024	SR180X10	1
SN3026	SSN3026	115	200	410	120	45	62	125	175	240	350	70	26	32	8	107	M2 4	M16	118	140	23026K	H3026	SR200X10	1
SN3028	SSN3028	125	210	410	120	45	63	140	185	270	350	70	26	32	9	12.2	M2 4	M16	128	154	23028K	H3028	SR210X10	1
SN3030	SSN3030	135	225	445	130	50	66	150	175	283	380	70	28	36	9	12.22	M24	M20	138	164	23030K	H3030	SR225X10	1
SN3032	SSN3032	140	240	460	130	40	70	150	190	300	390	70	28	38	10	13.7	M24	M20	143	173	23032K	H3032	SR240X10	1
SN3034	SSN3034	150	260	540	160	50	77	160	205	325	450	90	33	42	10	13.7	M30	M20	153	183	23034K	H3034	SR260X10	1
SN3036	SSN3036	160	280	550	160	50	84	170	215	345	470	90	33	42	10	137	M30	M20	163	193	23036K	H3036	SR280X10	1
SN3038	SSN3038	170	290	550	160	60	85	170	235	345	470	90	33	42	10	13.7	M30	M24	173	203	23038K	H3038	SR290X10	1
SN3122	SSN3122	100	180	380	110	40	66	112	160	218	320	60	26	32	8	108	M24	M16	102	125	23122K	H3122	SR180X10	1
SN3124	SSN3124	110	200	410	120	45	72	125	175	240	350	70	26	32	8	107	M24	M16	113	135	23124K	H3124	SR200X10	1
SN3126	SSN3126	115	210	410	120	45	74	140	185	270	350	70	26	32	8	107	M24	M16	118	140	23126K	H3126	SR210X10	1
SN3128	SSN3128	125	225	445	130	50	78	150	175	285	380	70	28	36	9	12.2	M24	M20	128	154	23128K	H3128	SR225X10	1
SN3130	SSN3130	135	250	500	150	50	90	150	205	305	420	80	33	42	9	12.2	M30	M24	138	164	23130K	H3130	SR250X10	1
SN3132	SSN3132	140	270	530	160	60	96	160	220	325	450	90	33	42	10	13.7	M30	M2 4	143	173	23132K	H3132	SR2 70X10	1

Bloque de plomada y carcasa: 722500DA, DB
Vivienda No.		Diámetro del eje	Dimensiones (mm)																Rodamiento No.	Manga adaptadora	número de localización
Y	DB	d1 (mm)	Automóvil club británico	ab	g	Licenciado en Letras	Cama y desayuno	D	H	Hola	J	L	S	f1 H12	f2	d2 H12	d3 H12	G	Rodamiento No.	Manga adaptadora	Número	CANTIDAD
722505DA	722505DB	20	51.5	56.5	10	15	12.5	75	100	38	96	110	11.5	3	4.2	21.5	31	M10	1205EK 2205EK 22205EK	H205 H305 H305	FRB5/52 ZW42X52 ZW42X52	1
722506DA	722506DB	25	57	59.5	12	16	15	86	117	44	116	130	11.5	4	5.4	26.5	38	M10	1206EK 2206EK 22206EK	H206 H306 H306	FRB6/62 ZW50X62 ZW50X62	1
722507DA	722507DB	30	59.5	63.5	12	16	14.5	97	130	48.5	130	145	14	4	5.4	31.5	43	M12	1207EK 2207EK 22207EK	H207 H307 H307	FRB8/72 ZW65X72 ZW65X72	1
722508DA	722508DB	35	64	65.5	12	17	18	108	143	54	140	160	14	4	5.4	36.5	48	M12	1208EK 2208EK 22208EK	H208 H308 H308	FRB7/80 ZW70X80 ZW70X80	1
722509DA	722509DB	40	64.5	69.5	12	19	16.5	113	160	60	160	180	14	4	5.4	41.5	53	M12	1209EK 2209EK 22209EK	H209 H309 H309	FRB6/85 ZW75 X85 ZW75 X85	1
722510DA	722510DB	45	68.5	73	15	22	175	118	160	60	160	180	14	4	5.4	46.5	58	M12	1210EK 2210EK 22210EK	H210 H310 H310	FRB5/90 ZW80X90 ZW80X90	1
722511 DA	722511DB	50	75.5	81.5	15	24	19.5	128	172	65	170	192	14	5	6.8	51.5	67	M12	1211EK 2211EK 22211EK	H211 H311 H311	FRB6/100 ZW85X100 ZW85X100	1
722512DA	722512DB	55	77	82	15	23	19	142	189	72	180	210	14	5	6.8	56.5	72	M12	1212EK 2212EK 22212EK	H212 H312 H312	FRB8/110 ZW90X110 ZW90X110	1
722513DA	722513DB	60	80	86	15	22	20	152	203	78	190	225	14	5	6.8	62	77	M12	1213EK 2213EK 22213EK	H213 H313 H313	FRB10/120 FRB2/120 FRB2/120	1

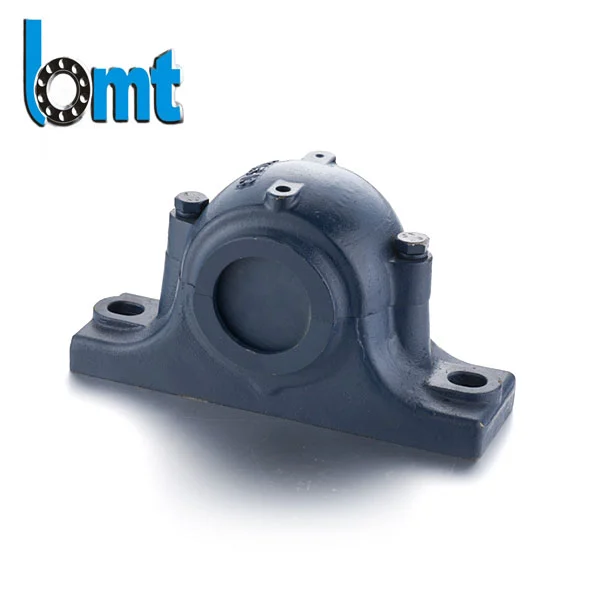

Bloque de plomada y carcasa: 722500 A, tipo B
Vivienda No.		Diámetro del eje	Dimensiones (mm)															Rodamiento No.	Manga adaptadora	Anillo de localización
A	B	diámetro (mm)	Automóvil club británico	ab	g	Licenciado en Letras	Cama y desayuno	D	Hola	E	L	S	f1 H12	f2	d2 H12	d3 H12	G	Rodamiento No.	Manga adaptadora	Número	CANTIDAD
722515A	722515B	65	100	107	25	30	23	168	95	152	190	18	5	6.8	66.5	82	M16	1215K 2215K 22215EK	H215 H315 H315	FRB8/130 FRB10/130 FRB10/130	2 1 1
722516A	722516B	70	102	114	25	31	22	176	98	152	196	18	6	8.1	71.5	89	M16	1216K 2216K 22216EK	H216 H316 H316	FRB8. 5/140 FRB10/140 FRB10/140	2 1 1
722517A	722517B	75	107	115	25	31	24	188	105	170	210	22	6	8.1	76.5	94	M16	1217K 2217K 22217EK	H217 H317 H317	FRB9/150 FRB10/150 FRB10/150	2 1 1
722518A	722518B	80	112	119	25	30	25	198	105	170	210	22	6	8.1	81.5	99	M16	1218K 2218K 22218EK	H218 H318 H318	FRB10/160 FRB10/160 FRB10/160	2 1 1
722520A	722520B	90	124	134	30	30	31	224	125	198	250	22	7	9.3	92	111	M20	1220K 2220K 22220EK	H220 H320 H320	FRB11/180 FRB10/180 FRB10/180	2 1 1
722522A	722522B	100	134	137	30	30	33	246	135	219	270	22	8	10.8	102	125	M20	1222K 2222K 22222EK	H222 H322 H322	FRB12. 5/200 FRB10/200 FRB10/200	2 1 1

¿Qué ventajas trae?

Instalación simplificada: La carcasa del chumacera viene preensamblada con el rodamiento, lo que elimina la necesidad de montar el rodamiento por separado y alinear la carcasa. Esto ahorra tiempo de configuración, como han propuesto muchos técnicos de mantenimiento que trabajan con estas unidades.

Soporte estable del eje: la carcasa rígida ayuda a minimizar la deflexión del eje bajo carga, lo cual es muy importante para mantener la precisión en estos equipos como rodillos transportadores o sinfines agrícolas. Los usuarios suelen mencionar que esta estabilidad disminuye el desgaste de otros componentes.

Protección para rodamientos: La carcasa encierra el rodamiento, proporcionando una barrera contra los desechos y los factores ambientales. Esto puede prolongar la vida útil de los rodamientos en condiciones de polvo, humedad o suciedad, lo cual se valora en aplicaciones al aire libre o de la industria pesada.

Modelos y especificaciones comunes

Número de modelo	Diámetro interior del rodamiento (mm)	Longitud de la carcasa (mm)	Ancho de la carcasa (mm)	Tipo de rodamiento	Material de la carcasa	Clasificación de carga dinámica (kN)	Clasificación de carga estática (kN)
UCP204	20	140	80	Rodamiento de bolas	Hierro fundido	12.8	6.8
UCP205	25	155	85	Rodamiento de bolas	Hierro fundido	17.5	9.5
UCP206	30	170	90	Rodamiento de bolas	Hierro fundido	22.5	12.5
UCP207	35	185	95	Rodamiento de bolas	Hierro fundido	28.0	16.0
UCP208	40	200	100	Rodamiento de bolas	Hierro fundido	33.5	19.5
UCP209	45	215	105	Rodamiento de bolas	Hierro fundido	40.0	24.0
UCP210	50	230	110	Rodamiento de bolas	Hierro fundido	47.5	29.0
UCF204	20	130	80	Rodamiento de bolas	Hierro fundido	12.8	6.8
UCF205	25	145	85	Rodamiento de bolas	Hierro fundido	17.5	9.5
UCF206	30	160	90	Rodamiento de bolas	Hierro fundido	22.5	12.5
UCF207	35	175	95	Rodamiento de bolas	Hierro fundido	28.0	16.0
UCF208	40	190	100	Rodamiento de bolas	Hierro fundido	33.5	19.5

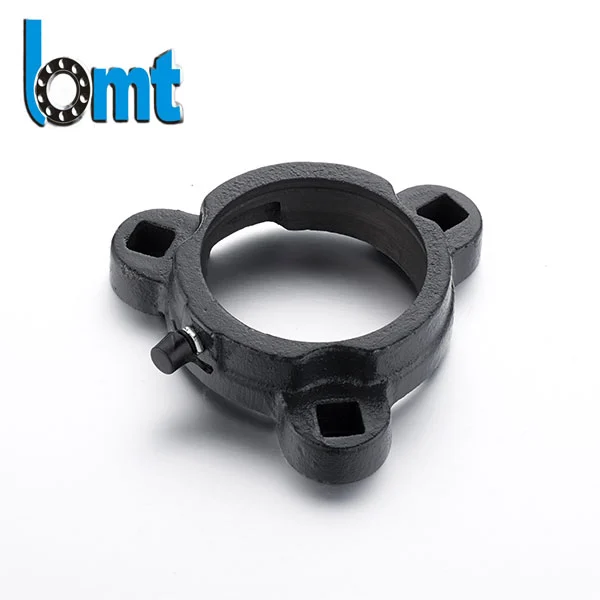

Nota: La característica de la serie UCP es un bloque de soporte con base de pedestal; La característica de la serie UCF es una base con brida para montaje vertical.

Escenario de aplicación

Maquinaria agrícola: en los sinfines de granos, la carcasa del bloque de almohada soporta el eje giratorio del sinfín, soportando las cargas radiales del grano en movimiento. Según los comentarios de un fabricante de equipos agrícolas, estas unidades redujeron el problema de desalineación del eje en comparación con las disposiciones de rodamientos convencionales.

•Sistemas Transportadores: En las cintas transportadoras para minería, estas carcasas soportan los rodillos locos, manteniendo la cinta alineada y reduciendo la fricción. Un proveedor de equipos de minería comenta que la durabilidad de la carcasa de hierro fundido se ha comportado bien en entornos polvorientos y de alta vibración.

Cómo garantizamos la calidad

En BMT, reconocemos que las carcasas tipo chumacera desempeñan un papel crucial en el soporte del eje, por lo que los controles de calidad son una gran prioridad. Cada unidad se somete a inspecciones para determinar la precisión dimensional de la carcasa, el ajuste del rodamiento y la integridad del sello. Estos pasos se toman para ayudar a garantizar que el producto funcione de manera confiable en condiciones operativas típicas.

Etiquetas calientes: Alojamiento de bloque de almohada

Categoría relacionada

Enviar Consulta

Datos de contacto



DIRECCIÓN

No.183, Longfeng, al oeste de la zona industrial de Zhangting, Yuyao, Ningbo, China


Teléfono

+86-15990260649


Correo electrónico

info@demy-bearing.com

Envíe especificaciones para rodamientos industriales, rodamientos rígidos de bolas, rodamientos de rodillos cónicos y más. El equipo de BMT responde en 24 horas con precios competitivos para rodamientos duraderos.
