Rodamientos y carcasas montados

BMT Bearings fabrica rodamientos y carcasas montados para sistemas transportadores, maquinaria agrícola, bombas, ventiladores, equipos de embalaje y sistemas de transmisión industriales. Al combinar insertos de rodamientos de precisión con unidades de carcasa robustas, nuestros conjuntos de rodamientos montados simplifican la instalación, mantienen la alineación del eje, reducen la vibración y mejoran la confiabilidad del equipo. Disponibles en configuraciones de hierro fundido y acero prensado, las unidades montadas BMT están diseñadas para un funcionamiento continuo en entornos polvorientos, húmedos y de carga pesada.
Enviar Consulta
Clasificación: 5.0
(Recuento de calificaciones: 1)
Descripción del Producto

En muchas aplicaciones industriales, las fallas de los rodamientos a menudo son causadas por errores de instalación, desalineación del eje, deformación de la carcasa, contaminación o mantenimiento insuficiente y no por el rodamiento en sí.

Para abordar estos desafíos, BMT suministra unidades de rodamientos montadas completas que integran el inserto del rodamiento y la carcasa en un solo conjunto. Este diseño ayuda a mantener una posición precisa del eje y al mismo tiempo simplifica los procedimientos de instalación y reemplazo.

En comparación con las disposiciones de rodamientos convencionales, los rodamientos y carcasas montados requieren menos tiempo de instalación y permiten un mantenimiento más rápido, lo que los hace ampliamente utilizados en sistemas de transporte, equipos agrícolas, ventiladores, bombas y líneas de producción automatizadas.

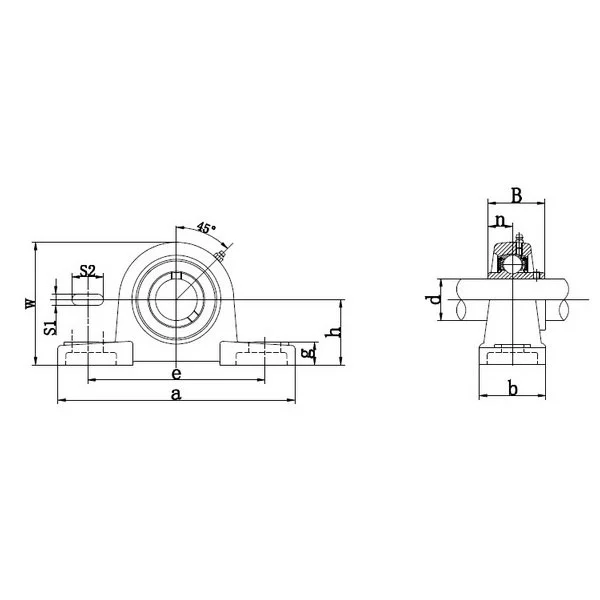

Mounted Bearings And HousingsMounted Bearings And Housings


Parámetros técnicos

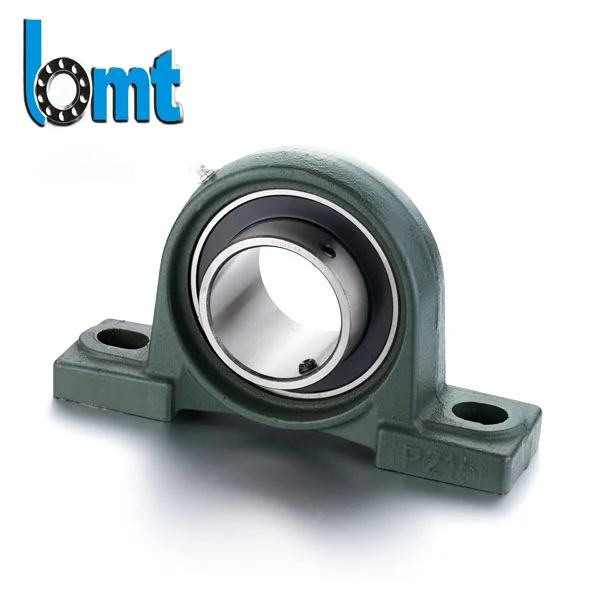

Bloque de almohada: UCP200, 300
Unidad NO. Diámetro del eje d Dimensiones (mm) PernoTamañomminch Rodamiento No. Vivienda No.
milímetros h a e b T1 T2 g w B n
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 M10 UC201 P203
UCP201-8 30.2 127 95 38 13 19 14 61 31 12.7 3/8 UC201-8 P203
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 M10 UC202 P203
UCP202-9 30.2 127 95 38 13 19 14 61 31 12.7 3/8 UC202-9 P203
UCP202-10 30.2 127 95 38 13 19 14 61 31 12.7 3/8 UC202-10 P203
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 M10 UC203 P203
UCP203-11 30.2 127 95 38 13 19 14 61 31 12.7 3/8 UC203-11 P203
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 M10 UC204 P204
UCP204-12 33.3 127 95 38 13 19 14 64 31 12.7 3/8 UC204-12 P204
UCP205 25 36.5 140 105 38 13 19 15 70 34 14.3 M10 UC205 P205
UCP205-13 36.5 140 105 38 13 19 15 70 34 14.3 44628 UC205-13 P205
UCP205-14 36.5 140 105 38 13 19 15 70 34 14.3 44628 UC205-14 P205
UCP205-15 36.5 140 105 38 13 19 15 70 34 14.3 44628 UC205-15 P205
UCP205-16 36.5 140 105 38 13 19 15 70 34 14.3 44628 UC205-16 P205
UCP206 30 42.9 165 121 48 17 20 17 82 38.1 15.9 M14 UC206 P206
UCP206-17 42.9 165 121 48 17 20 17 82 38.1 15.9 1/2 UC206-17 P206
UCP206-18 42.9 165 121 48 17 20 17 82 38.1 15.9 1/2 UC206-18 P206
UCP206-19 42.9 165 121 48 17 20 17 82 38.1 15.9 1/2 UC206-19 P206
UCP206-20 42.9 165 121 48 17 20 17 82 38.1 15.9 1/2 UC206-20 P206
UCP207 35 47.6 167 127 48 17 21 18 93 42.9 17.5 M14 UC207 P207
UCP207-20 47.6 167 127 48 17 21 18 93 42.9 17.5 1/2 UC207-20 P207
UCP207-21 47.6 167 127 48 17 21 18 93 42.9 17.5 1/2 UC207-21 P207
UCP207-22 47.6 167 127 48 17 21 18 93 42.9 17.5 1/2 UC207-22 P207
UCP207-23 47.6 167 127 48 17 21 18 93 42.9 17.5 1/2 UC207-23 P207
UCP208 40 49.2 184 137 54 17 21 18 98 49.2 19 M14 UC208 P208
UCP208-24 49.2 184 137 54 17 21 18 98 49.2 19 1/2 UC208-24 P208
UCP208-25 49.2 184 137 54 17 21 18 98 49.2 19 1/2 UC208-25 P208
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 M14 UC209 P209
UCP209-26 54 190 146 54 17 21 20 106 49.2 19 1/2 UC209-26 P209
UCP209-27 54 190 146 54 17 21 20 106 49.2 19 1/2 UC209-27 P209
UCP209-28 54 190 146 54 17 21 20 106 49.2 19 1/2 UC209-28 P209
UCP210 50 57.2 206 159 60 20 25 21 113 51.6 19 M16 UC210 P210
UCP210-29 57.2 206 159 60 20 25 21 113 51.6 19 5/8 UC210-29 P210
UCP210-30 57.2 206 159 60 20 25 21 113 51.6 19 5/8 UC210-30 P210
UCP210-31 57.2 206 159 60 20 25 21 113 51.6 19 5/8 UC210-31 P210
UCP210-32 57.2 206 159 60 20 25 21 113 51.6 19 5/8 UC210-32 P210
UCP211 55 63.5 219 171 60 20 25 23 124 55.6 22.2 M16 UC211 P211
UCP211-32 63.5 219 171 60 20 25 23 124 55.6 22.2 5/8 UC211-32 P211
UCP211-33 63.5 219 171 60 20 25 23 124 55.6 22.2 5/8 UC211-33 P211
UCP211-34 63.5 219 171 60 20 25 23 124 55.6 22.2 5/8 UC211-34 P211
UCP211-35 63.5 219 171 60 20 25 23 124 55.6 22.2 5/8 UC211-35 P211
UCP212 60 69.8 241 184 70 20 25 25 138 65.1 25.4 M16 UC212 P212
UCP212-36 69.8 241 184 70 20 25 25 138 65.1 25.4 5/8 UC212-36 P212
UCP212-37 69.8 241 184 70 20 25 25 138 65.1 25.4 5/8 UC212-37 P212
UCP212-38 69.8 241 184 70 20 25 25 138 65.1 25.4 5/8 UC212-38 P212
UCP212-39 69.8 241 184 70 20 25 25 138 65.1 25.4 5/8 UC212-39 P212
UCP213 65 76.2 265 203 70 25 30 27 151 65.1 25.4 M20 UC213 P213
UCP213-40 76.2 265 203 70 25 30 27 151 65.1 3/4 UC213-40 P213
UCP213-41 76.2 265 203 70 25 30 27 151 65.1 3/4 UC213-41 P213
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 M20 UC214 P214
UCP214-42 79.4 266 210 72 25 30 27 155 74.6 30.2 3/4 UC214-42 P214
UCP214-43 79.4 266 210 72 25 30 27 155 74.6 30.2 3/4 UC214-43 P214
UCP214-44 79.4 266 210 72 25 30 27 155 74.6 30.2 3/4 UC214-44 P214
UCP215 75 82.6 275 217 74 25 30 28 162 77.8 33.3 M20 UC215 P215
UCP215-45 82.6 275 217 74 25 30 28 162 77.8 33.3 3/4 UC215-45 P215
UCP215-46 82.6 275 217 74 25 30 28 162 77.8 33.3 3/4 UC215-46 P215
UCP215-47 82.6 275 217 74 25 30 28 162 77.8 33.3 3/4 UC215-47 P215
UCP215-48 82.6 275 217 74 25 30 28 162 77.8 33.3 3/4 UC215-48 P215
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 M20 UC216 P216
UCP216-49 88.9 292 232 78 25 30 30 174 82.6 33.3 3/4 UC216-49 P216
UCP216-50 88.9 292 232 78 25 30 30 174 82.6 33.3 3/4 UC216-50 P216
UCP216-51 88.9 292 232 78 25 30 30 174 82.6 33.3 3/4 UC216-51 P216
UCP217 85 95.2 310 247 83 25 30 32 185 85.7 34.1 M20 UC217 P217
UCP217-52 95.2 310 247 83 25 30 32 185 85.7 34.1 3/4 UC217-52 P217
UCP217-53 95.2 310 247 83 25 30 32 185 85.7 34.1 3/4 UC217-53 P217
UCP217-55 95.2 310 247 83 25 30 32 185 85.7 34.1 3/4 UC217-55 P217
UCP218 90 101.6 327 262 88 27 33 33 198 96 39.7 M22 UC218 P218
UCP218-56 101.6 327 262 88 27 33 33 198 96 39.7 7/8 UC218-56 P218
UCP305 25 45 175 132 45 17 20 15 85 38 15 M14 UC305 P305
UCP305-14 45 175 132 45 17 20 15 85 38 15 1/2 UC305-14 P305
UCP305-15 45 175 132 45 17 20 15 85 38 15 1/2 UC305-15 P305
UCP305-16 45 175 132 45 17 20 15 85 38 15 1/2 UC305-16 P305
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 UC306 P306
UCP306-18 50 180 140 50 17 20 18 95 43 17 1/2 UC306-18 P306
UCP306-19 50 180 140 50 17 20 18 95 43 17 1/2 UC306-19 P306
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 UC307 P307
UCP307-20 56 210 160 56 17 25 20 106 48 19 1/2 UC307-20 P307
UCP307-21 56 210 160 56 17 25 20 106 48 19 1/2 UC307-21 P307
UCP307-22 56 210 160 56 17 25 20 106 48 19 1/2 UC307-22 P307
UCP307-23 56 210 160 56 17 25 20 106 48 19 1/2 UC307-23 P307
UCP308 40 60 220 170 60 17 27 22 116 52 19 M14 UC308 P308
UCP308-24 60 220 170 60 17 27 22 116 52 19 1/2 UC308-24 P308
UCP308-25 60 220 170 60 17 27 22 116 52 19 1/2 UC308-25 P308
UCP309 45 67 245 190 67 20 30 24 129 57 22 M16 UC309 P309
UCP309-26 67 245 190 67 20 30 24 129 57 22 5/8 UC309-26 P309
UCP309-27 67 245 190 67 20 30 24 129 57 22 5/8 UC309-27 P309
UCP309-28 67 245 190 67 20 30 24 129 57 22 5/8 UC309-28 P309
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 UC310 P310
UCP310-30 75 275 212 75 20 35 27 143 61 22 5/8 UC310-30 P310
UCP310-31 75 275 212 75 20 35 27 143 61 22 5/8 UC310-31 P310
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 UC311 P311
UCP311-32 80 310 236 80 20 38 30 154 66 25 5/8 UC311-32 P311
UCP311-34 80 310 236 80 20 38 30 154 66 25 5/8 UC311-34 P311
UCP311-35 80 310 236 80 20 38 30 154 66 25 5/8 UC311-35 P311
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 UC312 P312
UCP312-36 85 330 250 85 25 38 32 165 71 26 3/4 UC312-36 P312
UCP312-38 85 330 250 85 25 38 32 165 71 26 3/4 UC312-38 P312
UCP312-39 85 330 250 85 25 38 32 165 71 26 3/4 UC312-39 P312
UCP313 65 90 340 260 90 25 38 33 176 75 30 M20 UC313 P313
UCP313-40 90 340 260 90 25 38 33 176 75 30 3/4 UC313-40 P313
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 UC314 P314
UCP314-44 95 360 280 90 27 40 35 187 78 33 7/8 UC314-44 P314
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 UC315 P315
UCP315-48 100 380 290 100 27 40 35 198 82 32 7/8 UC315-48 P315
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 UC315 P316
UCP316-50 106 400 300 110 27 40 40 210 86 34 7/8 UC316-50 P316
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 UC317 P317
UCP317-52 112 420 320 110 33 45 40 220 96 40 1 UC317-52 P317
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 UC318 P318
UCP318-56 118 430 330 110 33 45 45 235 96 40 1 UC318-56 P318
UCP319 95 125 470 360 120 36 50 45 250 103 41 M30 UC319 P319
UCP319-60 125 470 360 120 36 50 45 250 103 41 2001/1/8 UC319-60 P319
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 UC320 P320
UCP320-64 140 490 380 120 36 50 50 275 108 42 2001/1/8 UC320-64 P320
UCP321 140 490 380 120 36 50 50 280 112 44 M30 UC321 P321
UCP322 150 520 400 140 40 55 55 300 117 46 M33 UC322 P322
UCP324 160 570 450 140 40 55 65 320 126 51 M33 UC324 P324
UCP326 180 600 480 140 40 55 75 355 135 54 M33 UC326 P326
UCP328 200 620 500 140 40 55 75 390 145 59 M33 UC328 P328
Bloque de almohada: UCPE, UCPX, UCPH
Unidad N0. Diámetro del eje d Dimensiones (mm) B0ltTamañomminch Rodamiento N0. Vivienda usando N0.
milímetros h a e b T1 T2 g w Bi n
UCPE201 12 33.3 127 95 38 13 16 15 65 31 12.7 M10 UC201 PE204
UCPE201-8 33.3 127 95 38 13 16 15 65 31 12.7 3/8 UC201-8 PE204
UCPE202 15 33.3 127 95 38 13 16 15 65 31 12.7 M10 UC202 PE204
UCPE202-9 33.3 127 95 38 13 16 15 65 31 12.7 3/8 UC202-9 PE204
UCPE202-10 33.3 127 95 38 13 16 15 65 31 12.7 3/8 UC202-10 PE204
UCPE203 17 33.3 127 95 38 13 16 15 65 31 12.7 M10 UC203 PE204
UCPE203-11 33.3 127 95 38 13 16 15 65 31 12.7 3/8 UC203-11 PE204
UCPE204 20 33.3 127 95 38 13 16 15 65 31 12.7 M10 UC204 PE204
UCPE204-12 33.3 127 95 38 13 16 15 65 31 12.7 3/8 UC204-12 PE204
UCPE205 25 36.5 140 105 38 13 16 16 70 34.1 14.3 M10 UC205 PE205
UCPE205-13 36.5 140 105 38 13 16 16 70 34.1 14.3 3/8 UC205-13 PE205
UCPE205-14 36.5 140 105 38 13 16 16 70 34.1 14.3 3/8 UC205-14 PE205
UCPE205-15 36.5 140 105 38 13 16 16 70 34.1 14.3 3/8 UC205-15 PE205
UCPE205-16 36.5 140 105 38 13 16 16 70 34.1 14.3 3/8 UC205-16 PE205
UCPE206 30 42.9 165 121 48 17 21 18 83 38.1 15.9 M14 UC206 PE206
UCPE206-17 42.9 165 121 48 17 21 18 83 38.1 15.9 1/2 UC206-17 PE206
UCPE206-18 42.9 165 121 48 17 21 18 83 38.1 15.9 1/2 UC206-18 PE206
UCPE206-19 42.9 165 121 48 17 21 18 83 38.1 15.9 1/2 UC206-19 PE206
UCPE206-20 42.9 165 121 48 17 21 18 83 38.1 15.9 1/2 UC206-20 PE206
UCPE207 35 47.6 167 127 48 17 21 19 94 42.9 17.5 M14 UC207 PE207
UCPE207-20 47.6 167 127 48 17 21 19 94 42.9 17.5 1/2 UC207-20 PE207
UCPE207-20 47.6 167 127 48 17 21 19 94 42.9 17.5 1/2 UC207-21 PE207
UCPE207-20 47.6 167 127 48 17 21 19 94 42.9 17.5 1/2 UC207-22 PE207
UCPE207-20 47.6 167 127 48 17 21 19 94 42.9 17.5 1/2 UC207-23 PE207
UCPE208 40 49.2 184 137 54 17 25 19 100 49.2 19 M14 UC208 PE208
UCPE208-24 49.2 184 137 54 17 25 19 100 49.2 19 1/2 UC208-24 PE208
UCPE208-25 49.2 184 137 54 17 25 19 100 49.2 19 1/2 UC208-25 PE208
UCPE209 45 54 190 146 54 17 25 20 108 49.2 19 M14 UC209 PE209
UCPE209-26 54 190 146 54 17 25 20 108 49.2 19 1/2 UC209-26 PE209
UCPE209-27 54 190 146 54 17 25 20 108 49.2 19 1/2 UC209-27 PE209
UCPE209-28 54 190 146 54 17 25 20 108 49.2 19 1/2 UC209-28 PE209
UCPE210 50 57.2 206 159 60 20 25 22 114 51.6 19 M16 UC210 PE210
UCPE210-29 57.2 206 159 60 20 25 22 114 51.6 19 5/8 UC210-29 PE210
UCPE210-30 57.2 206 159 60 20 25 22 114 51.6 19 5/8 UC210-30 PE210
UCPE210-31 57.2 206 159 60 20 25 22 114 51.6 19 5/8 UC210-31 PE210
UCPE210-32 57.2 206 159 60 20 25 22 114 51.6 19 5/8 UC210-32 PE210
UCPE211 55 63.5 219 171 60 20 25 22 126 55.6 22.2 M16 UC211 PE211
UCPE211-32 63.5 219 171 60 20 25 22 126 55.6 22.2 5/8 UC211-32 PE211
UCPE211-33 63.5 219 171 60 20 25 22 126 55.6 22.2 5/8 UC211-33 PE211
UCPE211-34 63.5 219 171 60 20 25 22 126 55.6 22.2 5/8 UC211-34 PE211
UCPE211-35 63.5 219 171 60 20 25 22 126 55.6 22.2 5/8 UC211-35 PE211
UCPE212 60 69.8 241 184 70 20 25 25 138 65.1 25.4 M16 UC212 PE212
UCPE212-36 69.8 241 184 70 20 25 25 138 65.1 25.4 5/8 UC212-36 PE212
UCPE212-37 69.8 241 184 70 20 25 25 138 65.1 25.4 5/8 UC212-37 PE212
UCPE212-38 69.8 241 184 70 20 25 25 138 65.1 25.4 5/8 UC212-38 PE212
UCPE212-39 69.8 241 184 70 20 25 25 138 65.1 25.4 5/8 UC212-39 PE212
UCPE213 65 76.2 265 203 70 25 29 27 150 65.1 25.4 M20 UC213 PE213
UCPE213-40 76.2 265 203 70 25 29 27 150 65.1 25.4 3/4 UC213-40 PE213
UCPE213-41 76.2 265 203 70 25 29 27 150 65.1 25.4 3/4 UC213-41 PE213
UCPE214 70 79.4 266 210 72 25 31 27 156 74.6 30.2 M20 UC214 PE214
UCPE214-42 79.4 266 210 72 25 31 27 156 74.6 30.2 3/4 UC214-42 PE214
UCPE214-43 79.4 266 210 72 25 31 27 156 74.6 30.2 3/4 UC214-43 PE214
UCPE214-44 79.4 266 210 72 25 31 27 156 74.6 30.2 3/4 UC214-44 PE214
UCPE215 75 82.6 275 217 74 25 31 28 163 77.8 33.3 M20 UC215 PE215
UCPE215-45 82.6 275 217 74 25 31 28 163 77.8 33.3 3/4 UC215-45 PE215
UCPE215-46 82.6 275 217 74 25 31 28 163 77.8 33.3 3/4 UC215-46 PE215
UCPE215-47 82.6 275 217 74 25 31 28 163 77.8 33.3 3/4 UC215-47 PE215
UCPE215-48 82.6 275 217 74 25 31 28 163 77.8 33.3 3/4 UC215-48 PE215
UCPE216 80 88.9 292 232 78 25 31 30 175 82.6 33.3 M20 UC216 PE216
UCPE216-49 88.9 292 232 78 25 31 30 175 82.6 33.3 3/4 UC216-49 PE216
UCPE216-50 88.9 292 232 78 25 31 30 175 82.6 33.3 3/4 UC216-50 PE216
UCPE216-51 88.9 292 232 78 25 31 30 175 82.6 33.3 3/4 UC216-51 PE216
UCPE217 85 95.2 310 247 83 25 31 32 186 85.7 34.1 M20 UC217 PE217
UCPE217-52 95.2 310 247 83 25 31 32 186 85.7 34.1 3/4 UC217-52 PE217
UCPE217-53 95.2 310 247 83 25 31 32 186 85.7 34.1 3/4 UC217-53 PE217
UCPE217-55 95.2 310 247 83 25 31 32 186 85.7 34.1 3/4 UC217-55 PE217
UCPE218 90 101.6 327 262 88 27 33 33 198 96 39.7 M22 UC218 PE218
UCPE218-56 101.6 327 262 88 27 33 33 198 96 39.7 7/8 UC218-56 PE218
UCPX05 25 44.4 159 119 51 17 25 18 85 38.1 15.9 M14 UCX05 PX05
UCPX05-16 44.4 159 119 51 17 25 18 85 38.1 15.9 1/2 UCX05-16 PX05
UCPX06 30 47.6 175 127 57 17 25 20 94 42.9 17.5 M14 UCX06 PX06
UCPX06-19 47.6 175 127 57 17 25 20 94 42.9 17.5 1/2 UCX06-19 PX06
UCPX06-20 47.6 175 127 57 17 25 20 94 42.9 17.5 1/2 UCX06-20 PX06
UCPX07 35 54 203 144 57 17 30 22 105 49.2 19 M14 UCX07 PX07
UCPX07-22 54 203 144 57 17 30 22 105 49.2 19 1/2 UCX07-22 PX07
UCPX07-23 54 203 144 57 17 30 22 105 49.2 19 1/2 UCX07-23 PX07
UCPX08 40 58.7 222 156 67 20 32 26 113 49.2 19 M16 UCX08 PX08
UCPX08-24 UCPX08 2001/1/2 58.7 222 156 67 20 32 26 113 49.2 19 5/8 UCX08-24 PX08
UCPX09 45 58.7 222 156 67 20 33 26 116 51.6 19 M16 UCX09 PX09
UCPX09-26 58.7 222 156 67 20 33 26 116 51.6 19 5/8 UCX09-26 PX09
UCPX09-27 58.7 222 156 67 20 33 26 116 51.6 19 5/8 UCX09-27 PX09
UCPX09-28 58.7 222 156 67 20 33 26 116 51.6 19 5/8 UCX09-28 PX09
UCPX10 50 63.5 241 171 73 20 36 27 126 55.6 22.2 M16 UCX10 PX10
UCPX10-31 63.5 241 171 73 20 36 27 126 55.6 22.2 5/8 UCX10-31 PX10
UCPX10-32 63.5 241 171 73 20 36 27 126 55.6 22.2 5/8 UCX10-32 PX10
UCPX11 55 69.8 260 184 79 25 36 30 139 65.1 25.4 M20 UCX11 PX11
UCPX11-35 69.8 260 184 79 25 36 30 139 65.1 25.4 3/4 UCX11-35 PX11
UCPX12 60 76.2 286 203 83 25 41 32 151 65.1 25.4 M20 UCX12 PX12
UCPX12-38 76.2 286 203 83 25 41 32 151 65.1 25.4 3/4 UCX12-38 PX12
UCPX12-39 76.2 286 203 83 25 41 32 151 65.1 25.4 3/4 UCX12-39 PX12
UCPX13 65 76.2 286 203 83 25 41 32 154 74.6 30.2 M20 UCX13 PX13
UCPX13-40 76.2 286 203 83 25 41 32 154 74.6 30.2 3/4 UCX13-40 PX13
UCPX14 70 88.9 330 229 89 27 51 35 172 77.8 33.3 M22 UCX14 PX14
UCPX14-44 88.9 330 229 89 27 51 35 172 77.8 33.3 7/8 UCX14-44 PX14
UCPX15 88.9 330 229 89 27 51 35 177 82.6 33.3 M22 UCX15 PX15
UCPX15-47 88.9 330 229 89 27 51 35 177 82.6 33.3 7/8 UCX15-47 PX15
UCPX15-48 88.9 330 229 89 27 51 35 177 82.6 33.3 7/8 UCX15-48 PX15
UCPX16 80 101.6 381 283 102 27 59 42 197 85.7 34.1 M22 UCX16 PX16
UCPX16-50 101.6 381 283 102 27 59 42 197 85.7 34.1 7/8 UCX16-50 PX16
UCPX17 85 101.6 381 283 102 27 59 42 202 96 39.7 M22 UCX17 PX17
UCPX17-52 101.6 381 283 102 27 59 42 202 96 39.7 7/8 UCX17-52 PX17
UCPX18 90 101.6 381 283 111 27 60 45 206 104 42.9 M22 UCX18 PX18
UCPX18-56 101.6 381 283 111 27 60 45 206 104 42.9 7/8 UCX18-56 PX18
UCPX20 100 127 432 337 121 33 64 52 250 117.5 49.2 M30 UCX20 PX20
UCPX20-63 127 432 337 121 33 64 52 250 117.5 49.2 2001/1/8 UCX20-63 PX20
UCPX20-64 127 432 337 121 33 64 52 250 117.5 49.2 2001/1/8 UCX20-64 PX20
UCPH201 12 70 127 95 40 13 19 15 101 31 12.7 M10 UC201 PH204
UCPH202 15 70 127 95 40 13 19 15 101 31 12.7 M10 UC202 PH204
UCPH203 17 70 127 95 40 13 19 15 101 31 12.7 M10 UC203 PH204
UCPH204 20 70 127 95 40 13 19 15 101 31 12.7 M10 UC204 PH204
UCPH201-8 70 127 95 40 13 19 15 101 31 12.7 3/8 UC201-8 PH204
UCPH202-9 70 127 95 40 13 19 15 101 31 12.7 3/8 UC202-9 PH204
UCPH202-10 70 127 95 40 13 19 15 101 31 12.7 3/8 UC202-10 PH204
UCPH203-11 70 127 95 40 13 19 15 101 31 12.7 3/8 UC203-11 PH204
UCPH204-12 70 127 95 40 13 19 15 101 31 12.7 3/8 UC204-12 PH204
UCPH205 25 80 140 105 50 13 19 16 114 34 14.3 M10 UC205 PH205
UCPH205-13 80 140 105 50 13 19 16 114 34 14.3 3/8 UC205-13 PH205
UCPH205-14 80 140 105 50 13 19 16 114 34 14.3 3/8 UC205-14 PH205
UCPH205-15 80 140 105 50 13 19 16 114 34 14.3 3/8 UC205-15 PH205
UCPH205-16 80 140 105 50 13 19 16 114 34 14.3 3/8 UC205-16 PH205
UCPH206 30 90 165 121 50 17 21 18 130 38.1 15.9 M14 UC206 PH206
UCPH206-17 90 165 121 50 17 21 18 130 38.1 15.9 1/2 UC206-17 PH206
UCPH206-18 90 165 121 50 17 21 18 130 38.1 15.9 1/2 UC206-18 PH206
UCPH206-19 90 165 121 50 17 21 18 130 38.1 15.9 1/2 UC206-19 PH206
UCPH206-20 90 165 121 50 17 21 18 130 38.1 15.9 1/2 UC206-20 PH206
UCPH207 35 95 167 127 60 17 21 19 140 42.9 17.5 M14 UC207 PH207
UCPH207-20 95 167 127 60 17 21 19 140 42.9 17.5 1/2 UC207-20 PH207
UCPH207-21 95 167 127 60 17 21 19 140 42.9 17.5 1/2 UC207-21 PH207
UCPH207-22 95 167 127 60 17 21 19 140 42.9 17.5 1/2 UC207-22 PH207
UCPH207-23 95 167 127 60 17 21 19 140 42.9 17.5 1/2 UC207-23 PH207
UCPH208 40 100 184 137 70 17 25 19 149 49.2 19 M14 UC208 PH208
UCPH208-24 100 184 137 70 17 25 19 149 49.2 19 1/2 UC208-24 PH208
UCPH208-25 100 184 137 70 17 25 19 149 49.2 19 1/2 UC208-25 PH208
UCPH209 45 105 190 146 70 17 25 20 157 49.2 19 M14 UC209 PH209
UCPH209-26 105 190 146 70 17 25 20 157 49.2 19 1/2 UC209-26 PH209
UCPH209-27 105 190 146 70 17 25 20 157 49.2 19 1/2 UC209-27 PH209
UCPH209-28 105 190 146 70 17 25 20 157 49.2 19 1/2 UC209-28 PH209
UCPH210 50 110 206 159 70 20 25 22 165 51.6 19 M16 UC210 PH210
UCPH210-29 110 206 159 70 20 25 22 165 51.6 19 5/8 UC210-29 PH210
UCPH210-30 110 206 159 70 20 25 22 165 51.6 19 5/8 UC210-30 PH210
UCPH210-31 110 206 159 70 20 25 22 165 51.6 19 5/8 UC210-31 PH210
UCPH210-32 110 206 159 70 20 25 22 165 51.6 19 5/8 UC210-32 PH210
UCPH211 55 120 219 171 75 19 22 22 181 55.6 22.2 M16 UC211 PH211
UCPH211-32 120 219 171 75 19 22 22 181 55.6 22.2 5/8 UC211-32 PH211
UCPH211-33 120 219 171 75 19 22 22 181 55.6 22.2 5/8 UC211-33 PH211
UCPH211-34 120 219 171 75 19 22 22 181 55.6 22.2 5/8 UC211-34 PH211
UCPH211-35 120 219 171 75 19 22 22 181 55.6 22.2 5/8 UC211-35 PH211
UCPH212 60 130 235 184 85 19 23 25 197 65.1 25.4 M16 UC212 PH212
UCPH212-36 130 235 184 85 19 23 25 197 65.1 25.4 5/8 UC212-36 PH212
UCPH212-37 130 235 184 85 19 23 25 197 65.1 25.4 5/8 UC212-37 PH212
UCPH212-38 130 235 184 85 19 23 25 197 65.1 25.4 5/8 UC212-38 PH212
UCPH212-39 130 235 184 85 19 23 25 197 65.1 25.4 5/8 UC212-39 PH212
UCPH213 65 140 262 203 95 23 28 27 212 65.1 25.4 M20 UC213 PH213
UCPH213-40 140 262 203 95 23 28 27 212 65.1 25.4 3/4 UC213-40 PH213
UCPH213-41 140 262 203 95 23 28 27 212 65.1 25.4 3/4 UC213-41 PH213
UCPH214 70 150 268 210 105 23 28 28 225 74.6 30.2 M20 UC214 PH214
UCPH214-42 150 268 210 105 23 28 28 225 74.6 30.2 3/4 UC214-42 PH214
UCPH214-43 150 268 210 105 23 28 28 225 74.6 30.2 3/4 UC214-43 PH214
UCPH214-44 150 268 210 105 23 28 28 225 74.6 30.2 3/4 UC214-44 PH214
UCPH215 75 160 275 217 115 23 28 29 238 77.8 33.3 M20 UC215 PH215
UCPH215-45 160 275 217 115 23 28 29 238 77.8 33.3 3/4 UC215-45 PH215
UCPH215-46 160 275 217 115 23 28 29 238 77.8 33.3 3/4 UC215-46 PH215
UCPH215-47 160 275 217 115 23 28 29 238 77.8 33.3 3/4 UC215-47 PH215
UCPH215-48 160 275 217 115 23 28 29 238 77.8 33.3 3/4 UC215-48 PH215
UCPH216 80 170 290 232 125 23 28 30 253 82.6 33.3 M20 UC216 PH216
UCPH216-50 170 290 232 125 23 28 30 253 82.6 33.3 3/4 UC216-50 PH216
Bloque de almohada: UCPA, UCPG, UCPW
Unidad NO. Diámetro del eje d Dimensiones (mm) Tamaño del perno mm Rodamiento No. Vivienda No.
milímetros h a e b S g l w B n
UCPA201 12 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC201 PA204
UCPA201-8 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC201-8 PA204
UCPA202 15 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC202 PA204
UCPA202-9 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC202-9 PA204
UCPA202-10 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC202-10 PA204
UCPA203 17 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC203 PA204
UCPA203-11 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC203-11 PA204
UCPA204 20 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC204 PA204
UCPA204-12 30.2 76 52 38 M10 15 11 62 31 12.7 M10 UC204-12 PA204
UCPA205 25 36.5 84 56 38 M10 15 12 72 34.1 14.3 M10 UC205 PA205
UCPA205-13 36.5 84 56 38 M10 15 12 72 34.1 14.3 M10 UC205-13 PA205
UCPA205-14 36.5 84 56 38 M10 15 12 72 34.1 14.3 M10 UC205-14 PA205
UCPA205-15 36.5 84 56 38 M10 15 12 72 34.1 14.3 M10 UC205-15 PA205
UCPA205-16 36.5 84 56 38 M10 15 12 72 34.1 14.3 M10 UC205-16 PA205
UCPA206 30 42.9 94 66 48 M14 18 13 84 38.1 15.9 M14 UC206 PA206
UCPA206-17 42.9 94 66 48 M14 18 13 84 38.1 15.9 M14 UC206-17 PA206
UCPA206-18 42.9 94 66 48 M14 18 13 84 38.1 15.9 M14 UC206-18 PA206
UCPA206-19 42.9 94 66 48 M14 18 13 84 38.1 15.9 M14 UC206-19 PA206
UCPA206-20 42.9 94 66 48 M14 18 13 84 38.1 15.9 M14 UC206-20 PA206
UCPA207 35 47.6 110 80 48 M14 20 13 95 42.9 17.5 M14 UC207 PA207
UCPA207-20 47.6 110 80 48 M14 20 13 95 42.9 17.5 M14 UC207-20 PA207
UCPA207-21 47.6 110 80 48 M14 20 13 95 42.9 17.5 M14 UC207-21 PA207
UCPA207-22 47.6 110 80 48 M14 20 13 95 42.9 17.5 M14 UC207-22 PA207
UCPA207-23 47.6 110 80 48 M14 20 13 95 42.9 17.5 M14 UC207-23 PA207
UCPA208 40 49.2 116 84 54 M14 20 13 100 49.2 19 M14 UC208 PA208
UCPA208-24 49.2 116 84 54 M14 20 13 100 49.2 19 M14 UC208-24 PA208
UCPA208-25 49.2 116 84 54 M14 20 13 100 49.2 19 M14 UC208-25 PA208
UCPA209 45 54.2 120 90 54 M14 25 13 108 49.2 19 M14 UC209 PA209
UCPA209-26 54.2 120 90 54 M14 25 13 108 49.2 19 M14 UC209-26 PA209
UCPA209-27 54.2 120 90 54 M14 25 13 108 49.2 19 M14 UC209-27 PA209
UCPA209-28 54.2 120 90 54 M14 25 13 108 49.2 19 M14 UC209-28 PA209
UCPA210 50 57.2 130 94 60 M16 25 14 116 51.6 19 M16 UC210 PA210
UCPA210-29 57.2 130 94 60 M16 25 14 116 51.6 19 M16 UC210-29 PA210
UCPA210-30 57.2 130 94 60 M16 25 14 116 51.6 19 M16 UC210-30 PA210
UCPA210-31 57.2 130 94 60 M16 25 14 116 51.6 19 M16 UC210-31 PA210
UCPA210-32 57.2 130 94 60 M16 25 14 116 51.6 19 M16 UC210-32 PA210
UCPA211 55 63.5 140 104 66 M16 25 16 125 55.6 22.2 M16 UC211 PA211
UCPA211-32 63.5 140 104 66 M16 25 16 125 55.6 22.2 M16 UC211-32 PA211
UCPA211-33 63.5 140 104 66 M16 25 16 125 55.6 22.2 M16 UC211-33 PA211
UCPA211-34 63.5 140 104 66 M16 25 16 125 55.6 22.2 M16 UC211-34 PA211
UCPA211-35 63.5 140 104 66 M16 25 16 125 55.6 22.2 M16 UC211-35 PA211
UCPA212 60 69.9 150 114 68 M16 25 16 138 65.1 25.4 M16 UC212 PA212
UCPA212-36 69.9 150 114 68 M16 25 16 138 65.1 25.4 M16 UC212-36 PA212
UCPA212-37 69.9 150 114 68 M16 25 16 138 65.1 25.4 M16 UC212-37 PA212
UCPA212-38 69.9 150 114 68 M16 25 16 138 65.1 25.4 M16 UC212-38 PA212
UCPA212-39 69.9 150 114 68 M16 25 16 138 65.1 25.4 M16 UC212-39 PA212
UCPA213 65 76.2 160 124 70 M16 25 16 150 65.1 25.4 M16 UC213 PA213
UCPA213-40 76.2 160 124 70 M16 25 16 150 65.1 25.4 M16 UC213-40 PA213
UCPA213-41 76.2 160 124 70 M16 25 16 150 65.1 25.4 M16 UC213-41 PA213
UCPG201 12 30.2 55 38 30 M6 12 14 57 26 10 M6X1 UCW201 PG203
UCPG202 15 30.2 55 38 30 M6 12 14 57 26 10 M6X1 UCW202 PG203
UCPG203 17 30.2 55 38 30 M6 12 14 57 26 10 M6X1 UCW203 PG203
UCPG201-8 30.2 55 38 30 M6 12 14 57 26 10 M6X1 UCW201-8 PG203
UCPG202-9 30.2 55 38 30 M6 12 14 57 26 10 M6X1 UCW202-9 PG203
UCPG202-10 30.2 55 38 30 M6 12 14 57 26 10 M6X1 UCW202-10 PG203
UCPG203-11 30.2 55 38 30 M6 12 14 57 26 10 M6X1 UCW203-11 PG203
UCPG201 12 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC201 PG204
UCPG202 15 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC202 PG204
UCPG203 17 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC203 PG204
UCPG204 20 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC204 PG204
UCPG201-8 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC201-8 PG204
UCPG202-9 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC202-9 PG204
UCPG202-10 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC202-10 PG204
UCPG203-11 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC203-11 PG204
UCPG204-12 33.3 70 49 38 M8 15 14 64 31 12.7 M8X1.25 UC204-12 PG204
UCPG205 25 36.5 75 50 38 M10 15 15 70 34.1 14.3 M10X1.5 UC205 PG205
UCPG205-13 36.5 75 50 38 M10 15 15 70 34.1 14.3 M10X1.5 UC205-13 PG205
UCPG205-14 36.5 75 50 38 M10 15 15 70 34.1 14.3 M10X1.5 UC205-14 PG205
UCPG205-15 36.5 75 50 38 M10 15 15 70 34.1 14.3 M10X1.5 UC205-15 PG205
UCPG205-16 36.5 75 50 38 M10 15 15 70 34.1 14.3 M10X1.5 UC205-16 PG205
UCPG206 30 42.9 85 60 48 M10 18 17 83 38.1 15.9 M10X1.5 UC206 PG206
UCPG206-17 42.9 85 60 48 M10 18 17 83 38.1 15.9 M10X1.5 UC206-17 PG206
UCPG206-18 42.9 85 60 48 M10 18 17 83 38.1 15.9 M10X1.5 UC206-18 PG206
UCPG206-19 42.9 85 60 48 M10 18 17 83 38.1 15.9 M10X1.5 UC206-19 PG206
UCPG206-20 42.9 85 60 48 M10 18 17 83 38.1 15.9 M10X1.5 UC206-20 PG206
UCPG207 35 47.6 100 68 48 M12 18 17 93 42.9 17.5 M12X1. 75 UC207 PG207
UCPG207-20 47.6 100 68 48 M12 18 17 93 42.9 17.5 M12X1. 75 UC207-20 PG207
UCPG207-21 47.6 100 68 48 M12 18 17 93 42.9 17.5 M12X1. 75 UC207-21 PG207
UCPG207-22 47.6 100 68 48 M12 18 17 93 42.9 17.5 M12X1. 75 UC207-22 PG207
UCPG207-23 47.6 100 68 48 M12 18 17 93 42.9 17.5 M12X1. 75 UC207-23 PG207
UCPG208 40 49.2 110 78 54 M12 18 20 98 49.2 19 M12X1.75 UC208 PG208
UCPG208-24 49.2 110 78 54 M12 18 20 98 49.2 19 M12X1.75 UC208-24 PG208
UCPG208-25 49.2 110 78 54 M12 18 20 98 49.2 19 M12X1.75 UC208-25 PG208
UCPG209 45 53.9 120 85 54 M12 22 20 106 49.2 19 M12X1.75 UC209 PG209
UCPG209-26 53.9 120 85 54 M12 22 20 106 49.2 19 M12X1.75 UC209-26 PG209
UCPG209-27 53.9 120 85 54 M12 22 20 106 49.2 19 M12X1.75 UC209-27 PG209
UCPG209-28 53.9 120 85 54 M12 22 20 106 49.2 19 M12X1.75 UC209-28 PG209
UCPG210 50 57.2 135 95 60 M16 25 21 114 51.6 19 M16X2 UC210 PG210
UCPG210-29 57.2 135 95 60 M16 25 21 114 51.6 19 M16X2 UC210-29 PG210
UCPG210-30 57.2 135 95 60 M16 25 21 114 51.6 19 M16X2 UC210-30 PG210
UCPG210-31 57.2 135 95 60 M16 25 21 114 51.6 19 M16X2 UC210-31 PG210
UCPG210-32 57.2 135 95 60 M16 25 21 114 51.6 19 M16X2 UC210-32 PG210
UCPG211 55 63.5 140 100 60 M16 25 25 126 55.6 22.2 M16X2 UC211 PG211
UCPG211-32 63.5 140 100 60 M16 25 25 126 55.6 22.2 M16X2 UC211-32 PG211
UCPG211-33 63.5 140 100 60 M16 25 25 126 55.6 22.2 M16X2 UC211-33 PG211
UCPG211-34 63.5 140 100 60 M16 25 25 126 55.6 22.2 M16X2 UC211-34 PG211
UCPG211-35 63.5 140 100 60 M16 25 25 126 55.6 22.2 M16X2 UC211-35 PG211
UCPG212 60 UC212 PG212
UCPG212-36 69.8 150 105 70 M16 25 25 138 65.1 25.4 M16X2 UC212-36 PG212
UCPG212-37 69.8 150 105 70 M16 25 25 138 65.1 25.4 M16X2 UC212-37 PG212
UCPG212-38 69.8 150 105 70 M16 25 25 138 65.1 25.4 M16X2 UC212-38 PG212
UCPG212-39 69.8 150 105 70 M16 25 25 138 65.1 25.4 M16X2 UC212-39 PG212
UCPW201 12 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC201 PW204
UCPW202 15 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC202 PW204
UCPW203 17 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC203 PW204
UCPW204 20 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC204 PW204
UCPW201-8 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC201-8 PW204
UCPW202-9 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC202-9 PW204
UCPW202-10 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC202-10 PW204
UCPW203-11 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC203-11 PW204
UCPW204-12 33.3 65 50.8 32 M8 13 13 65 31 12.7 M8X1. 25 UC204-12 PW204
UCPW205 25 36.5 70 50.8 36 M10 13 13 70 34 14.3 M10X 1.5 UC205 PW205
UCPW205-13 36.5 70 50.8 36 M10 13 13 70 34 14.3 M10X 1.5 UC205-13 PW205
UCPW205-14 36.5 70 50.8 36 M10 13 13 70 34 14.3 M10X 1.5 UC205-14 PW205
UCPW205-15 36.5 70 50.8 36 M10 13 13 70 34 14.3 M10X 1.5 UC205-15 PW205
UCPW205-16 36.5 70 50.8 36 M10 13 13 70 34 14.3 M10X 1.5 UC205-16 PW205
UCPW206 30 42.9 98 76.2 38 M10 16 15 82 38.1 15.9 M10X 1.5 UC206 PW206
UCPW206-17 42.9 98 76.2 38 M10 16 15 82 38.1 15.9 M10X 1.5 UC206-17 PW206
UCPW206-18 42.9 98 76.2 38 M10 16 15 82 38.1 15.9 M10X 1.5 UC206-18 PW206
UCPW206-19 42.9 98 76.2 38 M10 16 15 82 38.1 15.9 M10X 1.5 UC206-19 PW206
UCPW206-20 42.9 98 76.2 38 M10 16 15 82 38.1 15.9 M10X 1.5 UC206-20 PW206
UCPW207 35 47.6 103 82.6 45 M10 19 15 93 42.9 17.5 M10X 1.5 UC207 PW207
UCPW207-20 47.6 103 82.6 45 M10 19 15 93 42.9 17.5 M10X 1.5 UC207-20 PW207
UCPW207-21 47.6 103 82.6 45 M10 19 15 93 42.9 17.5 M10X 1.5 UC207-21 PW207
UCPW207-22 47.6 103 82.6 45 M10 19 15 93 42.9 17.5 M10X 1.5 UC207-22 PW207
UCPW207-23 47.6 103 82.6 45 M10 19 15 93 42.9 17.5 M10X 1.5 UC207-23 PW207
UCPW208 40 49.2 116 88.9 47 M12 19 15 99 49.2 19 M12X1. 75 UC208 PW208
UCPW208-24 49.2 116 88.9 47 M12 19 15 99 49.2 19 M12X1. 75 UC208-24 PW208
UCPW208-25 49.2 116 88.9 47 M12 19 15 99 49.2 19 M12X1. 75 UC208-25 PW208
UCPW209 45 53.9 120 95.3 48 M12 19 18 107 49.2 19 M12X1.75 UC209 PW209
UCPW209-26 53.9 120 95.3 48 M12 19 18 107 49.2 19 M12X1.75 UC209-26 PW209
UCPW209-27 53.9 120 95.3 48 M12 19 18 107 49.2 19 M12X1.75 UC209-27 PW209
UCPW209-28 53.9 120 95.3 48 M12 19 18 107 49.2 19 M12X1.75 UC209-28 PW209
UCPW210 50 57.2 135 101.6 54 M16 22 18 115 51.6 19 M16X2 UC210 PW210
UCPW210-29 57.2 135 101.6 54 M16 22 18 115 51.6 19 M16X2 UC210-29 PW210
UCPW210-30 57.2 135 101.6 54 M16 22 18 115 51.6 19 M16X2 UC210-30 PW210
UCPW210-31 57.2 135 101.6 54 M16 22 18 115 51.6 19 M16X2 UC210-31 PW210
UCPW210-32 57.2 135 101.6 54 M16 22 18 115 51.6 19 M16X2 UC210-32 PW210
Bloque de almohada:UCHA
Unidad No. Diámetro del eje Dimensiones (mm) Peso
d L Ho H A METRO(pulg) F C A1 B S (kg)
(mm)
UCHA204 20 64 96 64 40 G3/4 19 0 21 31 12.7 0.7
UCHA204-12 64 96 64 40 G3/4 19 0 21 31 12.7 0.7
UCHA205 25 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-14 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-15 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-16 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA206 30 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-17 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-18 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-19 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-20 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA207 35 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-20 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-21 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-22 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-23 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA208 40 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA208-24 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA208-25 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA209 45 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-26 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-27 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-28 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA210 50 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-30 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-31 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-32 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA211 55 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-32 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-34 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-35 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA212 60 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-36 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-38 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-39 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9



Problemas comunes que enfrentan los operadores de equipos

Los propietarios de equipos se encuentran con frecuencia con:

  • Desalineación del eje que provoca desgaste prematuro de los rodamientos
  • Vibración excesiva durante el funcionamiento continuo
  • Polvo y humedad que ingresan a la cámara del rodamiento.
  • Procedimientos de sustitución de rodamientos difíciles
  • Tiempo de inactividad inesperado debido a daños en la vivienda
  • Requisitos de mantenimiento frecuentes

    • Estos problemas pueden aumentar los costos operativos y acortar la vida útil del equipo.

    Los rodamientos y soportes montados BMT están diseñados para abordar estos desafíos mediante un diseño de soporte optimizado, holguras controladas de los rodamientos y sistemas de sellado efectivos.

    Carcasa de alta resistencia para soporte estable del eje

    La rigidez de la carcasa afecta directamente el rendimiento del rodamiento.

    Dependiendo de los requisitos de la aplicación, BMT ofrece:

    Carcasas de hierro fundido

    Recomendado para:

  • Equipos industriales de servicio pesado
  • Sistemas transportadores
  • Maquinaria agrícola
  • Equipos de minería

    • Los beneficios incluyen:

  • Mejor absorción de vibraciones
  • Mayor resistencia estructural
  • Resistencia mejorada a la deformación.
  • Posicionamiento del eje más estable

    • Carcasas de acero prensado

    Adecuado para:

  • Maquinaria ligera
  • Equipo compacto
  • Aplicaciones donde la reducción de peso es importante

    • Los beneficios incluyen:

  • Menor peso
  • Instalación rentable
  • Fácil reemplazo

    • Todas las superficies de la carcasa están mecanizadas con precisión para mantener la precisión del montaje y la alineación adecuada de los rodamientos.

    Insertos de rodamientos diseñados para funcionamiento continuo

    El inserto de rodamiento es el componente central de cada unidad montada.

    Los insertos de rodamientos BMT se fabrican con acero para rodamientos de alta calidad y se someten a un tratamiento térmico controlado para lograr una dureza y resistencia a la fatiga constantes.

    Los beneficios clave de rendimiento incluyen:

  • Ruido de funcionamiento reducido
  • Niveles de vibración más bajos
  • Precisión rotacional estable
  • Vida de fatiga mejorada
  • Generación de calor reducida

    • Para aplicaciones expuestas a contaminación, ofrecemos configuraciones de sellado de múltiples labios que ayudan a prevenir:

  • Entrada de polvo
  • Contaminación por lodo
  • Penetración de agua

    • El sellado adecuado es particularmente importante en entornos agrícolas, de manipulación de materiales y de operación al aire libre.

    Instalación más rápida y menores costos de mantenimiento

    Una ventaja de las unidades de rodamientos montadas es la eficiencia de la instalación.

    El diseño integrado permite un montaje rápido del eje sin complicados procedimientos de mecanizado o alineación.

    Los sistemas de bloqueo disponibles incluyen:

  • Bloqueo de tornillo de fijación
  • Collarín de bloqueo excéntrico
  • Bloqueo del manguito adaptador

    • Estas opciones permiten a los equipos de mantenimiento reemplazar las unidades de rodamientos rápidamente, lo que reduce el tiempo de inactividad de la producción y los costos de mano de obra.

    Para las fábricas que operan múltiples líneas de producción, un tiempo de reemplazo más corto puede mejorar significativamente la eficiencia del mantenimiento.

    Manufactura y Control de Calidad

    BMT Bearings opera líneas de producción automatizadas de rectificado y ensamblaje con una capacidad de fabricación anual que supera los 100 millones de unidades de rodamientos.

    Cada lote de producción se somete a múltiples procedimientos de inspección, que incluyen:

  • Verificación de la precisión dimensional
  • Medición del juego radial
  • Pruebas de ruido
  • Análisis de vibraciones
  • Pruebas de rendimiento rotacional
  • Inspección de dureza superficial

    • Para proyectos OEM, se pueden mantener registros completos de trazabilidad de la producción durante toda la fabricación.

    Nuestro sistema de gestión de calidad cumple con:

  • Norma ISO 9001
  • IATF 16949

    • Estos estándares ayudan a garantizar una calidad constante de los productos para las cadenas de suministro industriales y automotrices.

    Aplicaciones típicas

    Maquinaria agrícola

    Adecuado para:

  • Sembradoras
  • Cosechadoras
  • Esparcidores de fertilizantes
  • Equipos de riego

    • El diseño sellado ayuda a reducir la contaminación por polvo, tierra y residuos de cultivos.

    Sistemas transportadores

    Ampliamente utilizado en:

  • Cintas transportadoras
  • Transportadores de rodillos
  • Sistemas de automatización de almacenes.
  • Líneas de envasado

    • Diseñado para operación continua y fácil mantenimiento.

    Bombas y motores eléctricos

    Proporciona soporte estable al eje al tiempo que ayuda a reducir la vibración y mejorar la eficiencia de rotación.

    Equipos de procesamiento de alimentos

    Disponible con configuraciones de sellado adecuadas para entornos operativos húmedos donde la limpieza y confiabilidad del equipo son importantes.

    Equipos de minería y construcción

    Las opciones de carcasa de alta resistencia ayudan a soportar cargas de impacto y condiciones operativas adversas.

    Cómo seleccionar la unidad de rodamiento montada correctamente

    Antes de seleccionar un conjunto de rodamiento montado, se deben evaluar los siguientes factores:

    Diámetro del eje

    El tamaño del orificio debe coincidir exactamente con la dimensión del eje.

    Condiciones de carga

    Determine si la unidad experimentará:

  • Cargas radiales
  • Cargas axiales
  • Cargas combinadas

    • Velocidad de funcionamiento

    Las velocidades de rotación más altas pueden requerir holguras de rodamientos y disposiciones de lubricación específicas.

    Condiciones ambientales

    Considere la exposición a:

  • Polvo
  • Humedad
  • Lodo
  • quimicos
  • Variaciones de temperatura

    • Requisitos de mantenimiento

    Las aplicaciones con acceso de mantenimiento limitado a menudo se benefician de soluciones de sellado mejoradas.

    Nuestro equipo de ingeniería puede recomendar tipos de carcasa, métodos de bloqueo y configuraciones de sellado adecuados según las condiciones de funcionamiento reales.

    Soporte de fabricación personalizada y OEM

    Para fabricantes de equipos y distribuidores industriales, BMT apoya:

  • Producción de rodamientos OEM
  • Sistemas de sellado personalizados
  • Materiales de vivienda especiales
  • Dimensiones no estándar
  • Embalaje de etiqueta privada
  • Suministro de pedidos al por mayor

    • La personalización ayuda a garantizar la compatibilidad con diseños de equipos y requisitos operativos específicos.

    Experiencia de suministro global

    Los rodamientos y carcasas montados BMT se suministran a clientes de Europa, el Sudeste Asiático, América del Sur y Medio Oriente.

    Nuestros productos son comúnmente utilizados por:

  • Fabricantes de maquinaria agrícola
  • Fabricantes de sistemas de transporte
  • Fábricas de motores eléctricos.
  • distribuidores de equipos industriales
  • Empresas de mantenimiento y reparación.

    • La programación de producción estable y la gestión de inventario ayudan a respaldar los programas de suministro a largo plazo y la cooperación OEM.

    BMT Factory

    ¿Necesita ayuda para elegir la unidad de rodamiento montada correcta?

    Si puedes proporcionar:

  • Tamaño del eje
  • Tipo de equipo
  • Condición de carga
  • Velocidad de funcionamiento
  • Ambiente de trabajo

    • Nuestro equipo técnico puede recomendar una configuración de soporte y rodamiento montado adecuada para ayudar a mejorar la confiabilidad del equipo, reducir la frecuencia de mantenimiento y reducir los costos operativos.

    Categoría relacionada
    Enviar Consulta
    Datos de contacto
    Envíe especificaciones para rodamientos industriales, rodamientos rígidos de bolas, rodamientos de rodillos cónicos y más. El equipo de BMT responde en 24 horas con precios competitivos para rodamientos duraderos.
    Clasificación:
    5.0
    Productos relacionados
    Alojamiento de bloque de almohada
    Alojamiento de bloque de almohada Ver más >>
    Mangas adaptadoras
    Mangas adaptadoras Ver más >>
    Insertar rodamientos
    Insertar rodamientos Ver más >>
    Recomendaciones de noticias
    ¿Por qué los rodamientos agrícolas de diámetro cuadrado GW208PPB5 son una opción inteligente para maquinaria agrícola exigente?
    ¿Por qué los rodamientos agrícolas de diámetro cuadrado GW208PPB5 son una opción inteligente para maquinaria agrícola exigente?Ver más >>
    ¿Qué hace que los rodamientos tensores sean esenciales para el rendimiento de los automóviles modernos?
    ¿Qué hace que los rodamientos tensores sean esenciales para el rendimiento de los automóviles modernos?Ver más >>
    Cómo seleccionar los rodamientos rígidos de bolas adecuados para motores eléctricos
    Cómo seleccionar los rodamientos rígidos de bolas adecuados para motores eléctricosVer más >>
    ¿Cómo mejora un cojinete de desembrague el rendimiento del vehículo y la comodidad de conducción?
    ¿Cómo mejora un cojinete de desembrague el rendimiento del vehículo y la comodidad de conducción?Ver más >>
    Por qué BMT Bearings logra una tasa de retorno global del 0,12 %: una inmersión profunda en el control de calidad
    Por qué BMT Bearings logra una tasa de retorno global del 0,12 %: una inmersión profunda en el control de calidadVer más >>
    ¿Qué son los rodamientos de rodillos cónicos y por qué son fundamentales en aplicaciones de servicio pesado?
    ¿Qué son los rodamientos de rodillos cónicos y por qué son fundamentales en aplicaciones de servicio pesado?Ver más >>
    X
    Utilizamos cookies para ofrecerle una mejor experiencia de navegación, analizar el tráfico del sitio y personalizar el contenido. Al utilizar este sitio, acepta nuestro uso de cookies. política de privacidad
    RechazarAceptar
