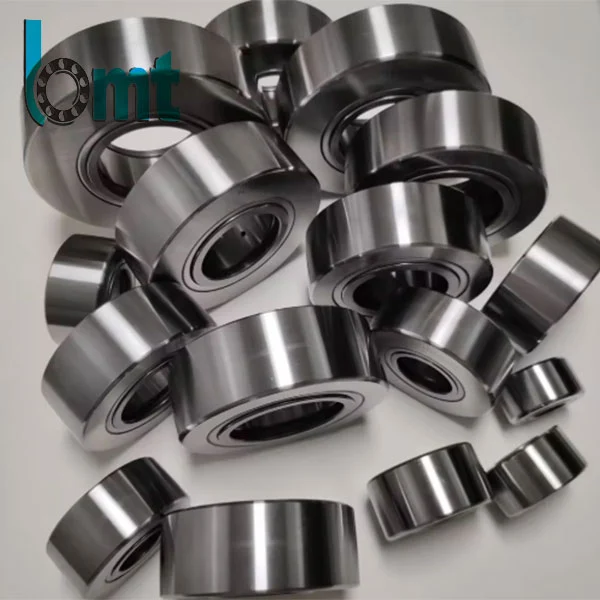

Rodillos tipo yugo

En BMT Bearings, fabricamos rodillos de oruga tipo yugo duraderos diseñados para sistemas transportadores, rieles guía, transmisiones de levas, maquinaria automatizada y aplicaciones industriales de servicio pesado. Construidos con acero para cojinetes de alta calidad, rectificado de precisión y tratamiento térmico controlado, nuestros rodillos inferiores ofrecen un rendimiento de funcionamiento estable, vibración reducida y una vida útil prolongada. La personalización OEM y el suministro a granel están disponibles para distribuidores y fabricantes de maquinaria globales.

Enviar Consulta

Clasificación: 5.0

(Recuento de calificaciones: 1)

Descripción del Producto

En los sistemas de transmisión industriales, los rodamientos estándar a menudo fallan debido a cargas de impacto repetidas, fricción de rieles o movimientos excéntricos. Los rodillos de oruga tipo yugo de BMT Bearings están diseñados específicamente para funcionar en estas condiciones exigentes.

Tenemos una larga experiencia en el suministro a fabricantes de sistemas de transporte, fabricantes de equipos de automatización, productores de maquinaria agrícola e integradores de líneas de embalaje.

Los clientes suelen centrarse en tres requisitos clave de rendimiento:

Rendimiento de rodadura estable

Larga vida útil

Frecuencia de mantenimiento reducida

Para satisfacer estas necesidades, mejoramos continuamente la selección de materiales, la precisión del mecanizado y el diseño de sellado.

Yoke Type Track Rollers

¿Qué hace que los rodillos de oruga tipo yugo BMT sean diferentes?

A diferencia de los rodamientos radiales convencionales, los rodillos de oruga tipo yugo están diseñados para contacto directo con orugas, rieles o superficies de levas.

Esto requiere que el anillo exterior resista:

Contacto superficial continuo

Carga de choque repetida

Fuerzas de guía en dirección lateral

Polvo y ambientes contaminados.

Para garantizar la durabilidad, aplicamos:

Acero para rodamientos de cromo con alto contenido de carbono (GCr15)

Tratamiento térmico de precisión para estabilidad de la dureza.

Estructura de anillo exterior reforzada

Tecnología de molienda silenciosa

Elementos rodantes internos de alta carga.

Un anillo exterior reforzado mejora significativamente la resistencia a la deformación en condiciones de carga pesada, especialmente en sistemas operativos start-stop.

Parámetros técnicos

		Rodillos tipo yugo: serie LR
	Dimensiones (mm)				Clasificaciones de carga básicas
Designación	D	d	C	rmin.	din. Cr w KN	estadística. Cor w KN
LR50/5 NPPU	17	5	7	0.2	1.69	0.94
LR50/6 NPPU	19	6	9	0.3	2.7	1.37
LR50/7 NPPU	22	7	10	0.3	3.3	1.7
LR50/8 NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
Central nuclear LR5000	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
Central nuclear LR5001	30	12	12	0.3	5.1	3.1
LR5001 NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
Central nuclear LR5200	32	10	14	0.6	6.8	4.1
LR5200 NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
Central nuclear LR5002	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
Central nuclear LR5201	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
Central nuclear LR5003	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
Central nuclear LR5202	40	15	15.9	0.6	10	6.3
LR5202 NPPU	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
Central nuclear LR5203	47	17	17.5	0.6	12.8	8.4
LR5203 NPPU	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
Central nuclear LR5005	52	25	16	0.6	11.8	8.2
LR5005 NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
Central nuclear LR5204	52	20	20.6	1	16.1	10.7
LR5204 NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
Central nuclear LR5303	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
Central nuclear LR5006	62	30	19	1	16.1	11.9
LR5006 NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
Central nuclear LR5205	62	25	20.6	1	18.8	13.2
LR5205 NPPU	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
Central nuclear LR5304	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
Central nuclear LR5007	68	35	20	1	17.8	13.3
LR5007 NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
Central nuclear LR5206	72	30	23.8	1	25	18
LR5206 NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
Central nuclear LR5305	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
Central nuclear LR5207	80	35	27	1.1	31	22.8
LR5207 NPPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
Central nuclear LR5306	80	30	30.2	1.1	35.5	25.5
LR5306 NPPU	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
Central nuclear LR5208	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
Central nuclear LR5307	90	35	34.9	1.5	44	32.5
LR5307 NPPU	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
Central nuclear LR5308	100	40	36.5	1.5	54	40.5
LR5308 NPPU	100	40	36.5	1.5	54	40.5

Rodillos tipo yugo:
NATV, NATR
	Tamaño (mm)
modelo	d	d2	D	B	C
NATV 5 personas	5	12	16	12	11
NATR5PP	5	12	16	12	11
NATV 6 personas	6	14	19	12	11
NATR6PP	6	14	19	12	11
NATV 8 personas	8	19	24	15	14
NATR8PP	8	19	24	15	14
NATV 10 personas	10	23	30	15	14
NATR 10 PP	10	23	30	15	14
NATV 12 p.m.	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 personas	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17PP	17	32	40	21	20
NATV 20 personas	20	37	47	25	24
NATR 20 PP	20	37	47	25	24
NATV 25 personas	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
NATV 30 personas	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV 35 personas	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV 40 personas	40	66	80	32	30
NATR 40 PP	40	66	80	32	30
NATV 45 personas	45	72	85	32	30
NATR 45PP	45	72	85	32	30
NATV 50 personas	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

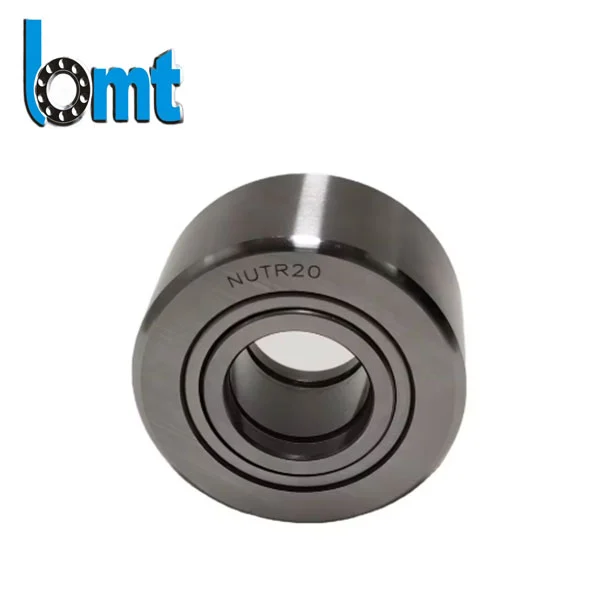

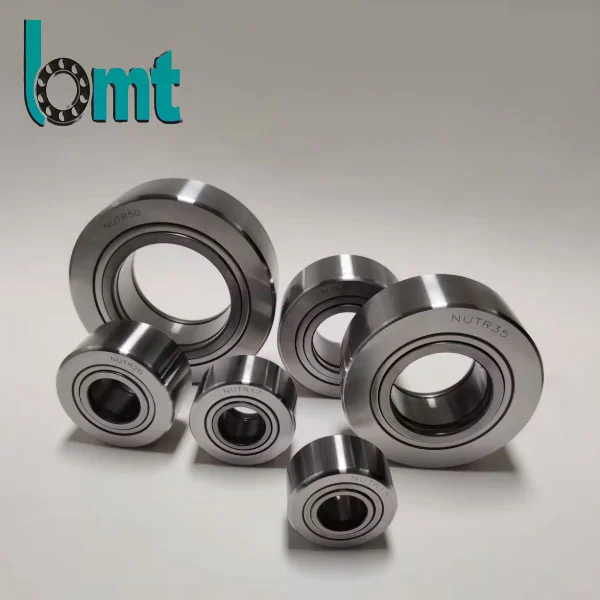

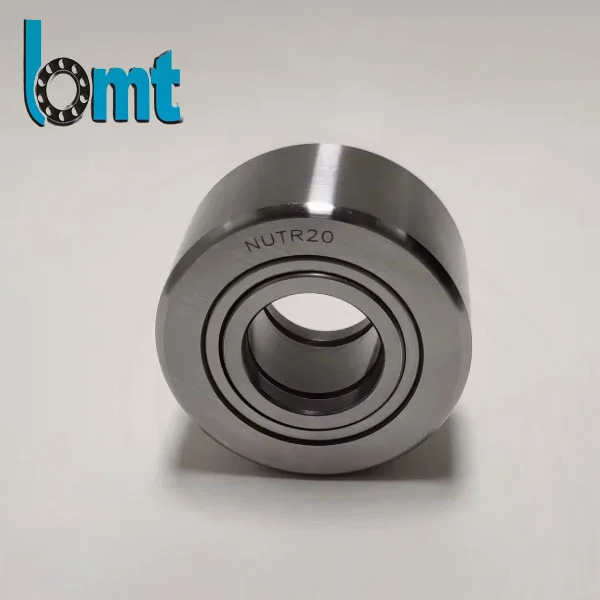

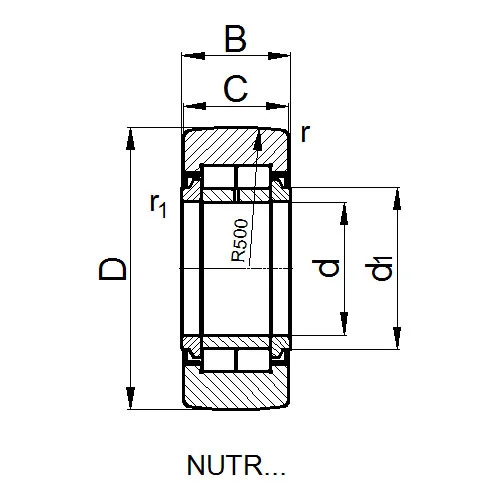

NUTR PWTR
	Dimensiones (mm)							Clasificaciones de carga básicas
Designación	D	d	B	C	d1	rmin.	r1min.	din. CR KN	estadística. KN	P. permanenteKN	Para permanenteKN
NUTR15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
NUTR30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Rendimiento estable en operación industrial continua

Nuestros rodillos de oruga tipo yugo se utilizan ampliamente en:

Sistemas de guía de transportador

Rodillos de mástil de carretilla elevadora

Mecanismos de accionamiento de levas

Maquinaria textil

Equipo de embalaje

Líneas de producción automatizadas

Estos entornos suelen implicar largas horas de funcionamiento, vibraciones, exposición al polvo y distribución desigual de la carga.

Para mejorar la confiabilidad, nos enfocamos en:

Precisión de rectificado de pistas de rodadura El rectificado automatizado garantiza un rodamiento suave y un ruido reducido.

Consistencia del tratamiento térmico La dureza estable previene el agrietamiento temprano por fatiga y mejora la vida útil del contacto.

Opciones de diseño de sellado Las estructuras selladas ayudan a prevenir la entrada de polvo, humedad y contaminación.

Una lubricación adecuada combinada con un sellado mejora significativamente el rendimiento a largo plazo en los sistemas de producción continua.

Materiales y proceso de fabricación

Priorizamos el rendimiento industrial real a través de procesos productivos controlados.

Materiales de rodamiento

Acero para rodamientos GCr15 (estándar)

Acero al carbono (aplicaciones especiales)

Acero inoxidable (ambientes corrosivos o húmedos)

La selección del material depende de la carga, la temperatura y las condiciones de trabajo.

Flujo de trabajo de producción

Inspección de materia prima
Forja / Torneado CNC
Tratamiento térmico
Rectificado de precisión
Asamblea
Inspección de ruido y espacio libre.
Tratamiento antioxidante
Inspección del embalaje final

Cada lote se inspecciona antes del envío para garantizar una calidad constante.

¿Por qué utilizar rodillos tipo yugo en lugar de rodamientos estándar?

Los rodamientos tradicionales no están diseñados para contacto directo con rieles o vías. El uso prolongado en tales condiciones puede provocar:

Fatiga superficial

Desviación de carrera

Mayor vibración

Reemplazo frecuente

Los rodillos de oruga tipo yugo están diseñados específicamente para el contacto rodante en superficies guía. La geometría de su anillo exterior ayuda a distribuir la carga de manera más uniforme y reduce la tensión localizada.

Esto los hace más adecuados para:

Sistemas de movimiento lineal

Mecanismos accionados por levas

Movimiento alternativo de alta frecuencia.

Tipos disponibles y personalización OEM

Suministramos una amplia gama de diseños para adaptarse a diferentes estructuras de máquinas:

Rodillos inferiores cilíndricos del anillo exterior

Rodillos inferiores coronados del anillo exterior

Rodillos inferiores de agujas

Rodillos inferiores sellados

Rodillos tipo yugo de alta resistencia

Servicios OEM

Dimensiones no estándar

Recubrimientos de superficies especiales

Marca y embalaje personalizados

Especificación de lubricación

Ajuste de liquidación

Apoyamos proyectos OEM para fabricantes de maquinaria globales.

Control de calidad y capacidad de producción

BMT Bearings opera líneas automatizadas de rectificado y ensamblaje con capacidad de producción a gran escala.

Seguimos los sistemas de gestión de calidad ISO9001 e IATF 16949.

Cada producto se prueba para:

Precisión dimensional

Juego radial

Nivel de ruido

Suavidad de rotación

Defectos superficiales

Consistencia de dureza

Se aplica embalaje antioxidante a los envíos de exportación para garantizar un transporte seguro.

Aplicaciones

Automatización Industrial

Utilizado en sistemas de movimiento lineal y líneas transportadoras automatizadas.

Maquinaria Textil

Admite un funcionamiento estable bajo vibración continua y movimiento de alta velocidad.

Maquinaria agrícola

Funciona de manera confiable en polvo, barro y ambientes al aire libre.

Sistemas de embalaje

Mejora la precisión del movimiento en líneas de producción de alta velocidad.

Equipos de manipulación de materiales

Ampliamente utilizado en sistemas de elevación, rieles guía y equipos de transporte de carga pesada.

Soporte de ingeniería y experiencia en exportación

Con años de experiencia en exportación en Europa, Asia, América del Sur y Medio Oriente, brindamos soporte para la selección de productos basado en ingeniería.

Cuando se proporcionan dibujos o detalles de la aplicación, nuestro equipo evalúa:

Condiciones de carga

Requisitos de velocidad

Estructura de instalación

Ambiente de trabajo

Método de lubricación

Esto garantiza una solución técnica más adecuada en lugar de una simple coincidencia de tamaños.

Condiciones de funcionamiento recomendadas

Para maximizar la vida útil, recomendamos:

Intervalos de lubricación adecuados

Alineación precisa de ejes y rieles

Evitar el impacto de sobrecarga

Uso de diseños sellados en ambientes polvorientos

Las superficies de los rieles bien mecanizadas y la combinación correcta de dureza mejoran significativamente la estabilidad del rendimiento.

Acerca de los rodamientos BMT

BMT Bearings se centra en el rendimiento práctico de los rodamientos industriales, no sólo en las especificaciones teóricas.

Desde la selección de la materia prima hasta el rectificado de precisión y la inspección final, cada paso se controla para garantizar un funcionamiento estable en entornos de trabajo reales.

Damos la bienvenida a la cooperación OEM, los pedidos al por mayor y las asociaciones de distribuidores a largo plazo en todo el mundo.

BMT Factory

Preguntas frecuentes

1. ¿Para qué se utiliza un rodillo de cadena tipo yugo?

Los rodillos de vía tipo yugo están diseñados para sistemas de movimiento lineal o de guía donde el rodamiento corre directamente sobre una vía, riel o superficie de leva. Se utilizan ampliamente en sistemas transportadores, equipos de automatización, máquinas envasadoras y sistemas de manipulación de materiales.

2. ¿Cuál es la diferencia entre un rodillo de cadena tipo yugo y un rodamiento estándar?

Los rodamientos estándar están diseñados principalmente para el movimiento de rotación dentro de una carcasa, mientras que los rodillos tipo yugo están diseñados para el contacto directo con superficies de guía externas. Pueden manejar:

Mayores cargas radiales y de choque

Contacto ferroviario continuo

Empuje lateral y desalineación mejores que los rodamientos estándar

3. ¿Qué materiales se utilizan en los rodillos de oruga BMT?

Usamos comúnmente:

Acero para rodamientos cromado GCr15 (estándar)

Acero al carbono (aplicaciones especiales)

Acero inoxidable (ambientes húmedos o corrosivos)

La selección del material depende de las condiciones de carga y del entorno de trabajo.

4. ¿Pueden los rodillos tipo yugo funcionar en ambientes polvorientos o al aire libre?

Sí. Ofrecemos versiones selladas y reforzadas diseñadas para:

Exposición al polvo

Humedad y humedad

Condiciones de la maquinaria agrícola al aire libre.

El sellado y la lubricación adecuados mejoran en gran medida la vida útil en entornos hostiles.

Categoría relacionada

Enviar Consulta

Datos de contacto



DIRECCIÓN

No.183, Longfeng, al oeste de la zona industrial de Zhangting, Yuyao, Ningbo, China


Teléfono

+86-15990260649


Correo electrónico

info@demy-bearing.com

Envíe especificaciones para rodamientos industriales, rodamientos rígidos de bolas, rodamientos de rodillos cónicos y más. El equipo de BMT responde en 24 horas con precios competitivos para rodamientos duraderos.
