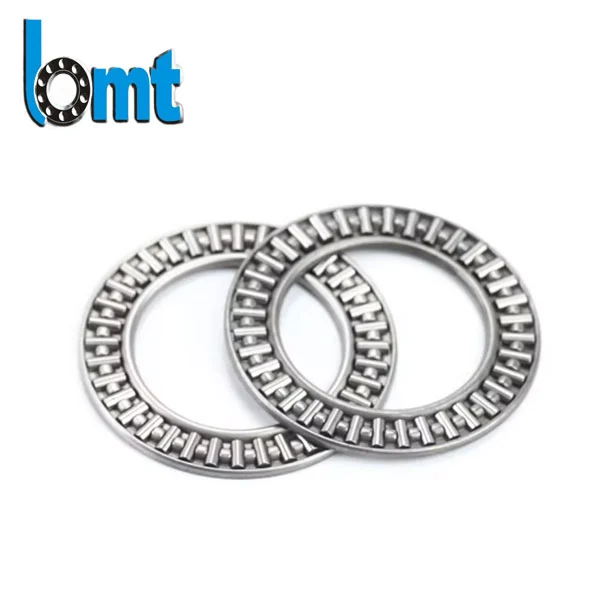

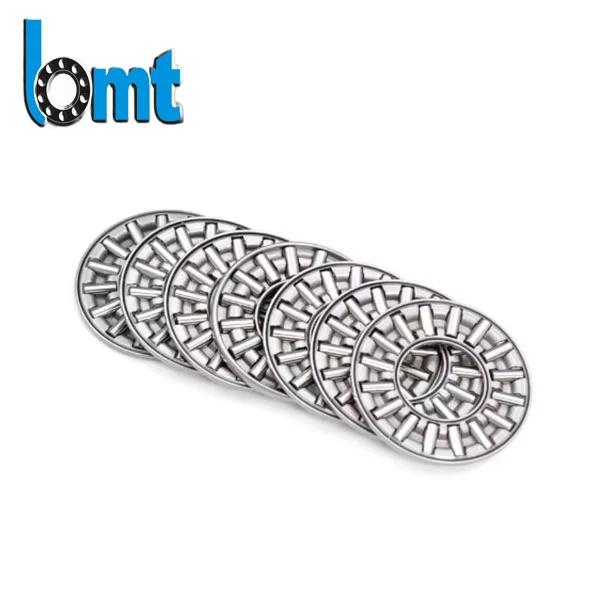

Conjunto de jaula y rodillo de aguja axial
El conjunto de jaula y rodillo de aguja axial está diseñado para manejar cargas axiales pesadas en espacios limitados. Especialmente, hemos demostrado ser esenciales en maquinaria donde las limitaciones de espacio y las demandas de rendimiento van de la mano. BMT ha mejorado estos conjuntos a través de años de refinamiento para garantizar que ofrezcan una confiabilidad constante en aplicaciones como transmisiones automotrices y sistemas hidráulicos.
¿Qué compone este producto?
El conjunto de jaula y rodillo de aguja axial consta de rodillos de aguja cilíndricos que se mantienen en posición estable con una jaula de acero precisa. Esta estructura les permite distribuir cargas axiales en una gran área de contacto a pesar de su pequeño tamaño.
La jaula suele estar hecha de acero de alta resistencia o material polimérico que mantiene los rodillos espaciados uniformemente para evitar la fricción entre ellos. Los rodamientos garantizan una rotación suave incluso bajo cargas pesadas. Hemos elegido la geometría del rodillo para reducir la tensión de contacto, un detalle que resulta en una vida útil más larga en el uso práctico.
Parámetros técnicos

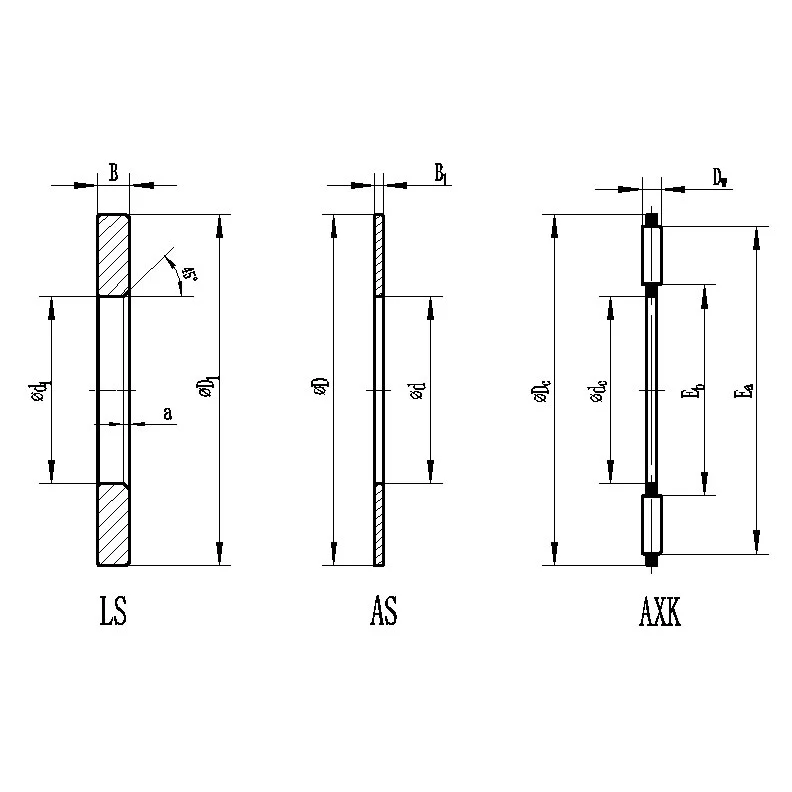

| Conjunto de jaula y rodillo de agujas axiales | Arandelas de cojinetes axiales | Dimensiones (mm) | Dimensiones de la pista de rodadura (mm) | Clasificaciones de carga básicas | |||||||||||||
| tipo | Tipo de arandela de rodamiento axial | Tipo de arandela de rodamiento | corriente continua | d | d1 | Corriente continua | D | D1 | dw | B1 | B | un minuto | Mib | ea | din Ca KN | estadística C0a KN | Velocidad límite nG min–1 |
| AXK0414-TV | AS0414 | - | 4 | 14 | 2 | 1 | - | - | 5 | 13 | 4.4 | 8 | 21000 | ||||
| AXK0515-TV | AS0515 | - | 5 | 15 | 2 | 1 | - | - | 6 | 14 | 4.75 | 9.2 | 21000 | ||||
| AXK0619-TV | AS0619 | LS 0619 | 6 | 19 | 2 | 1 | 2.75 | 0.3 | 7 | 18 | 6.8 | 15.5 | 19000 | ||||
| AXK0821-TV | AS0821 | LS 0821 | 8 | 21 | 2 | 1 | 2.75 | 0.3 | 9 | 20 | 7.8 | 19.4 | 18000 | ||||
| AXK1024 | AS1024 | LS 1024 | 10 | 24 | 2 | 1 | 2.75 | 0.3 | 12 | 23 | 9.2 | 25.5 | 17000 | ||||
| AXK1226 | AS1226 | LS 1226 | 12 | 26 | 2 | 1 | 2.75 | 0.3 | 14 | 25 | 9.9 | 29 | 15000 | ||||
| AXK1528 | AS1528 | LS 1528 | 15 | 28 | 2 | 1 | 2.75 | 0.3 | 17 | 27 | 11.3 | 36 | 13000 | ||||
| AXK1730 | AS1730 | LS 1730 | 17 | 30 | 2 | 1 | 2.75 | 0.3 | 19 | 29 | 11.9 | 39.5 | 12000 | ||||
| AXK2035 | AS2035 | LS 2035 | 20 | 35 | 2 | 1 | 2.75 | 0.3 | 22 | 34 | 13.1 | 46.5 | 10000 | ||||
| AXK2542 | AS2542 | LS 2542 | 25 | 42 | 2 | 1 | 3 | 0.6 | 29 | 41 | 14.7 | 58 | 8500 | ||||
| AXK3047 | AS3047 | LS 3047 | 30 | 47 | 2 | 1 | 3 | 0.6 | 34 | 46 | 16.3 | 70 | 7500 | ||||
| AXK3552 | AS3552 | LS 3552 | 35 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 51 | 17.8 | 81 | 6500 | ||||
| AXK4060 | AS4060 | LS 4060 | 40 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 58 | 28 | 114 | 6000 | ||||
| AXK4565 | AS4565 | LS 4565 | 45 | 65 | 3 | 1 | 4 | 0.6 | 50 | 63 | 30 | 128 | 5000 | ||||
| AXK5070 | AS5070 | LS 5070 | 50 | 70 | 3 | 1 | 4 | 0.6 | 55 | 68 | 32 | 143 | 4800 | ||||
| AXK5578 | AS5578 | LS 5578 | 55 | 78 | 3 | 1 | 5 | 0.6 | 60 | 76 | 38 | 186 | 4300 | ||||
| AXK6085 | AS6085 | LS 6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 | ||||
| AXK6590 | AS6590 | LS 6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 | ||||
| AXK7095 | AS7095 | LS 7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 | ||||
| AXK75100 | AS75100 | LS 75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 | ||||
| AXK80105 | AS80105 | LS 80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 | ||||
| AXK85110 | AS85110 | LS 85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 | ||||
| AXK90120 | AS90120 | LS 90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 | ||||
| AXK100135 | AS100135 | LS 100135 | 100 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 | ||||
| AXK110145 | AS110145 | LS 110145 | 110 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 | ||||
| AXK120155 | AS120155 | LS 120155 | 120 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 | ||||
| AXK130170 | AS130170 | LS 130170 | 130 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 | ||||
| AXK140180 | AS140180 | LS 140180 | 140 | 180 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 | ||||
| AXK150190 | AS150190 | LS 150190 | 150 | 190 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 | ||||
| AXK160200 | AS160200 | LS 160200 | 160 | 200 | 5 | 1 | 9.5 | 1 | 166 | 197 | 148 | 1020 | 1600 | ||||
¿Qué beneficios ofrece este producto?
Diseño que ahorra espacio: el conjunto de jaula y rodillo de aguja axial funciona excepcionalmente bien en aplicaciones con espacio radial limitado. Su perfil delgado les permite encajar en carcasas compactas, como las de cajas de cambios o sistemas de embrague, sin reducir la capacidad de carga.
Fuerte manejo de cargas axiales: debido a la gran cantidad de rodillos de agujas, estos conjuntos pueden soportar cargas axiales significativamente más altas que los rodamientos de tamaño similar. Esto los hace aptos para maquinaria como bombas hidráulicas.
Rendimiento de baja fricción: la alineación precisa de los rodillos dentro de la jaula reduce la fricción durante la rotación. Este diseño especial puede reducir la acumulación de calor. Nuestras mediciones de laboratorio muestran que esto conduce a un uso más eficiente de la energía, una consideración clave para los fabricantes de vehículos eléctricos que buscan extender la vida útil de la batería.
¿Cómo se utiliza este producto en escenarios reales?
En transmisiones automotrices, un fabricante líder reemplazó los cojinetes de empuje tradicionales con nuestros conjuntos AXK 2030, reduciendo el tamaño axial de la transmisión en un 15 % y aumentando la capacidad de carga en un 20 %. Sus ingenieros observaron cambios de marcha más suaves y menos problemas de mantenimiento en más de 50 000 millas de prueba, un resultado que coincide con nuestras propias pruebas de durabilidad.
¿Por qué puede confiar en nuestra calidad?
La empresa BMT comprende que el conjunto de jaula y rodillos de agujas axiales opera en maquinaria crítica. Por lo tanto, nunca escatimamos en calidad. Cada conjunto se somete a pruebas estrictas. Se verifica que todos los rodillos tengan una dureza uniforme y se inspeccionan todas las jaulas para verificar la precisión dimensional. Se prueba la suavidad de rotación de cada rodamiento. Hacemos esto porque los comentarios de los clientes nos han enseñado que la confiabilidad es más que una simple característica: es una necesidad.
Comuníquese con nosotros
Si su diseño requiere una alta capacidad de carga axial en un espacio pequeño, el conjunto de jaula y rodillo de aguja axial podría ser la solución que necesita.
