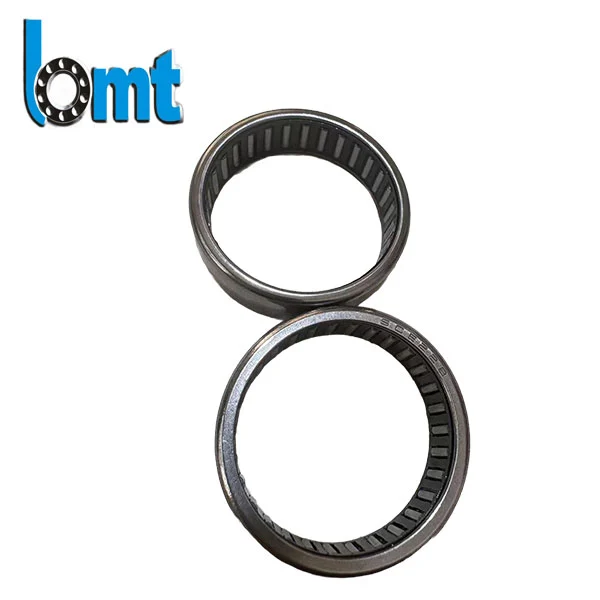

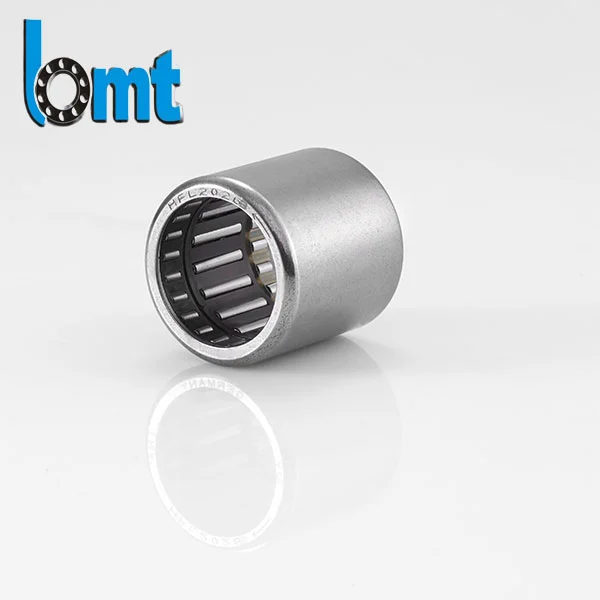

Rodamientos de agujas de copa estirada

Estos rodamientos se utilizan ampliamente en motores eléctricos, transmisiones de automóviles, sistemas de engranajes, maquinaria agrícola y herramientas industriales donde se requiere una rotación estable y una distribución de carga consistente.

Desafío de ingeniería que este rodamiento resuelve

En los sistemas de transmisión compactos, los ingenieros suelen enfrentarse a tres problemas recurrentes:

• Espacio de instalación radial limitado
• Requisito de carga radial alta
• Desgaste prematuro causado por una distribución desigual de la carga en rodamientos de bolas estándar

Los rodamientos de agujas de copa trefilada abordan estas condiciones aumentandoÁrea de superficie de contacto entre los rodillos y la pista de rodadura., lo que reduce la concentración de tensiones y mejora la distribución de la carga durante el funcionamiento continuo.

Diseño estructural y principio de funcionamiento.

A diferencia de los rodamientos rígidos de bolas, este producto utiliza unestructura de rodillos de agujas con un anillo exterior de pared delgada.

Características clave del diseño:

• Anillo exterior fino estampadoreduce el requisito de espacio de la vivienda
• Rodillos cilíndricos largosaumentar el área de contacto con la pista de rodadura
• Alta capacidad de carga radialbajo dimensiones compactas
• Adecuado paraInstalación a presión en el orificio de la carcasa.

Esta estructura es especialmente efectiva en sistemas donde la carga radial es dominante y la carga axial es mínima o está controlada por otros componentes.

Control de materiales y tratamientos térmicos

El rendimiento de los rodamientos depende de la estabilidad del material y del control dimensional durante la producción.

Los rodamientos de agujas de copa estirada BMT se fabrican utilizando:

• Acero para cojinetes de cromo con alto contenido de carbono (GCr15 / equivalente)
• Proceso controlado de conformado en frío para mayor precisión del anillo exterior.
• Rodillos de agujas endurecidos con acabado superficial para reducir la fricción.
• Proceso de tratamiento térmico estabilizado para mantener la uniformidad de la dureza.

Cada lote se controla para mantener la coherencia:

• Distribución de dureza
• Redondez de los rodillos
• Calidad de la superficie de la pista de rodadura
• Tolerancia dimensional en condiciones de ajuste a presión

Aplicaciones típicas

Según los patrones de uso industrial, este tipo de rodamiento se aplica comúnmente en:

• Cajas de cambios compactas y sistemas reductores.
• Conjuntos de transmisión de motocicletas.
• Sistemas de accionamiento de maquinaria agrícola.
• Herramientas eléctricas (motores compactos de alta velocidad)
• Sistemas auxiliares y de dirección para automóviles
• Rodillos transportadores y sistemas de automatización industrial.

Es más adecuado cuandoLas limitaciones de espacio impiden el uso de conjuntos de rodamientos más grandes..

Características de desempeño en operación

1. Alta capacidad de carga radial en espacio limitado

La estructura de rodillos de agujas distribuye la carga a lo largo de una línea de contacto más grande, lo que mejora la eficiencia de carga en comparación con los rodamientos de bolas de contacto puntual.

2. Rotación estable en servicio continuo

Cuando se lubrica adecuadamente, el rodamiento mantiene un movimiento estable en ciclos operativos prolongados con vibración reducida.

3. Integración estructural compacta

El delgado anillo exterior permite un ajuste a presión directo en los orificios del soporte, lo que reduce la necesidad de soportes de rodamientos adicionales en conjuntos compactos.

Manufactura y Control de Calidad

Para garantizar la coherencia de los lotes para aplicaciones OEM, la producción incluye:

• Inspección dimensional de la geometría del anillo exterior.
• Medición del diámetro y redondez del rodillo.
• Control del juego radial antes del montaje.
• Pruebas de dureza de superficies de pistas de rodadura.
• Realizar comprobaciones de ruido y vibraciones por muestreo

Para aplicaciones industriales que requieren mayor estabilidad, hay opciones de grado EMQ disponibles con control más estricto de ruido y acabado superficial.

Requisitos de instalación y aplicación

El rendimiento del rodamiento depende en gran medida de las condiciones de instalación. Los siguientes factores afectan directamente la vida útil:

• Precisión de tolerancia dimensional del eje y la carcasa
• Fuerza de ajuste a presión correcta durante la instalación
• Lubricación adecuada (estabilidad de la película de grasa o aceite)
• Evitar desalineaciones durante el montaje.
• Limitación de cargas de impacto axial anormales

En aplicaciones reales, la desalineación y la lubricación insuficiente son las causas más comunes de fallas prematuras, más que defectos del material.

Comparación con rodamientos de bolas estándar

En sistemas de transmisión compactos:

Capacidad de fabricación OEM

BMT Bearings apoya a los clientes industriales que requieren una producción en masa estable con especificaciones consistentes.

Los servicios OEM incluyen:

• Personalización de tamaño no estándar
• Marcado de superficies (láser o estampado)
• Personalización del embalaje para requisitos de exportación.
• Selección del tipo de grasa según el entorno operativo
• Confirmación del dibujo de ingeniería antes de la producción.
• Trazabilidad de lotes para control de calidad industrial

La capacidad de producción y los sistemas de inspección están diseñados para garantizar la coherencia del suministro a largo plazo en pedidos OEM repetitivos.

Uso práctico

Para mejorar la vida útil en entornos operativos reales:

• Haga coincidir la dureza del eje con la especificación del rodamiento
• Asegúrese de que la tolerancia del orificio de la carcasa sea correcta para el diseño de ajuste a presión
• Utilice intervalos de lubricación adecuados según la velocidad/carga
• Evite cargas de impacto durante la instalación.
• Mantener la limpieza en el entorno de montaje.

La instalación y lubricación adecuadas tienen un mayor impacto en la vida útil de los rodamientos que las diferencias de materiales por sí solas.

Los rodamientos de agujas de copa estirada están diseñados paraSistemas mecánicos compactos que requieren una alta capacidad de carga radial y un rendimiento rotacional estable.. Su estructura de paredes delgadas permite una utilización eficiente del espacio, mientras que la geometría del rodillo de agujas mejora la distribución de la carga en entornos de operación continua.
